Вот результаты.

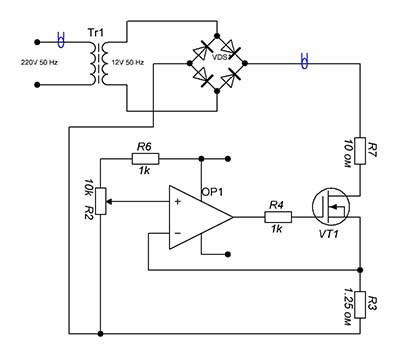

Напряжение 12В. Нагрузка - резистор 10ом. В цепи истока резистор 1.25 ома.

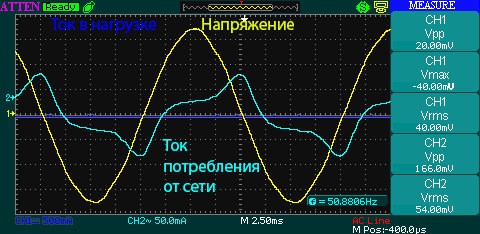

Исходные осциллограммы.
P.S.
В видеоролике в одном месте при переносе токового щупа, осциллограмма тока на верхнем осцилле оказывается ошибочно развернута на 180 градусов. При сьемке не обратил внимание. Сорри.
Копилка #18446
valavd пишет: Есть несложный экс в тему. Думаю интересен будет практически всем.
Вот результаты.
Напряжение 12В. Нагрузка - резистор 10ом. В цепи истока резистор 1.25 ома.
Исходные осциллограммы.
P.S.
В видеоролике в одном месте при переносе токового щупа, осциллограмма тока на верхнем осцилле оказывается ошибочно развернута на 180 градусов. При сьемке не обратил внимание. Сорри.
Спасибо сказали tokar_ev
Тема заблокирована.
9 года 3 мес. назад
Автор темы
Копилка #18449

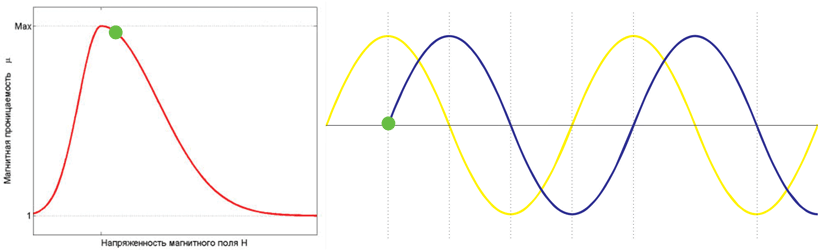

Две большие разницы или
режимы холостого хода, активной нагрузки и короткого замыкания вторичной обмотки
для трансформаторов намотанных на Ш образном и U образном сердечниках.
режимы холостого хода, активной нагрузки и короткого замыкания вторичной обмотки
для трансформаторов намотанных на Ш образном и U образном сердечниках.
Тема заблокирована.
9 года 3 мес. назад
Автор темы
Копилка #18452

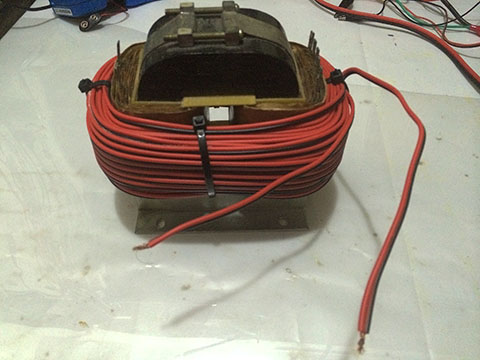

Пара осцилок к предыдущему экспу.
Для осцилок сначала использовал другой трансформатор.
У него слегка отличаются фазовые сдвиги - они определяются конструктивом.
Может немного менее красивые чем на первом который в видео...
Потом добавил осцилки со старого.
Для осцилок сначала использовал другой трансформатор.
У него слегка отличаются фазовые сдвиги - они определяются конструктивом.
Может немного менее красивые чем на первом который в видео...
Потом добавил осцилки со старого.
ВНИМАНИЕ: Спойлер!
[ Нажмите, чтобы развернуть ]
[ Нажмите, чтобы скрыть ]

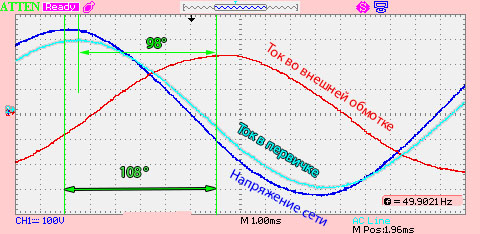

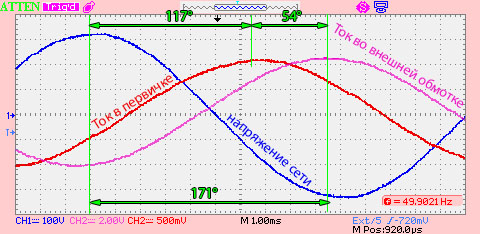

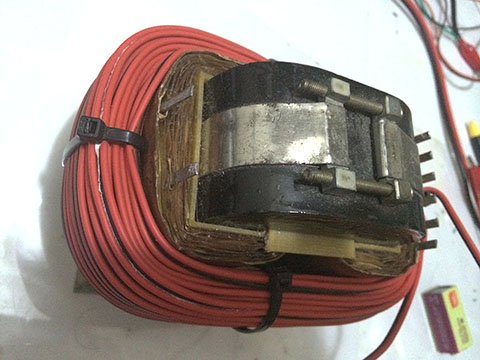

Второй транс. Активная нагрузка на вторичке 100Вт. Внешняя обмотка нагружена на 4ом.

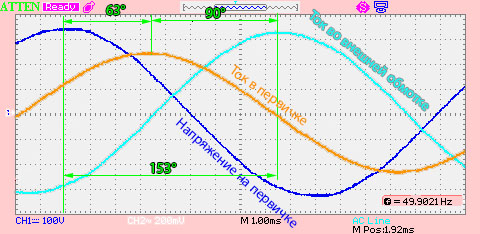

Второй транс. КЗ вторички. Внешняя обмотка нагружена на 4ом.
======================================================================================

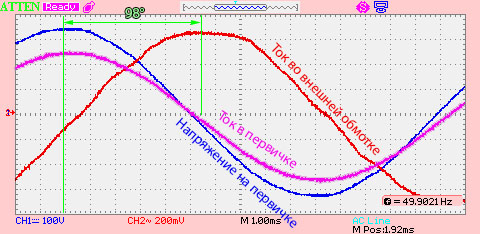

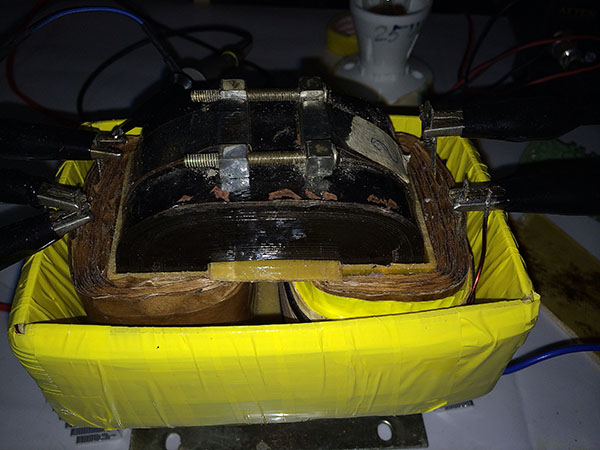

Первый транс. Активная нагрузка на вторичке 100Вт. Внешняя обмотка нагружена на 4ом.

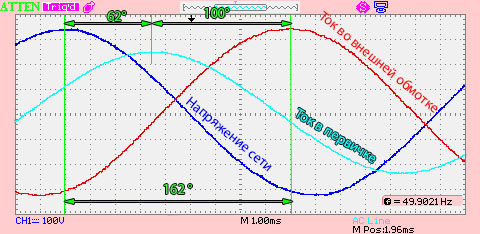

Первый транс. КЗ вторички. Внешняя обмотка нагружена на 4ом.
=================================================================================

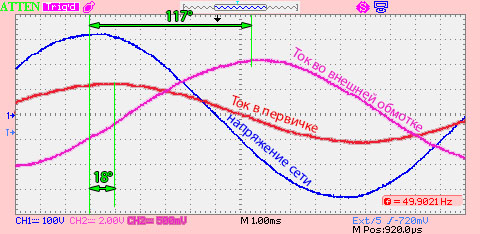

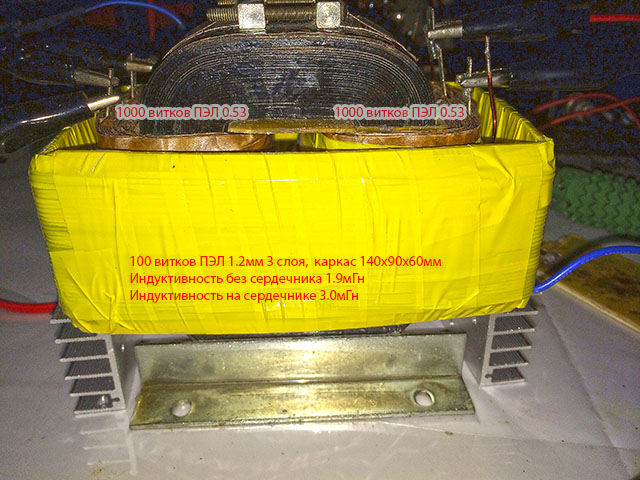

Третий транс. Активная нагрузка на вторичке 100Вт. Внешняя обмотка нагружена на 4ом.
Второй транс. КЗ вторички. Внешняя обмотка нагружена на 4ом.
======================================================================================
Первый транс. Активная нагрузка на вторичке 100Вт. Внешняя обмотка нагружена на 4ом.
Первый транс. КЗ вторички. Внешняя обмотка нагружена на 4ом.
=================================================================================
Третий транс. Активная нагрузка на вторичке 100Вт. Внешняя обмотка нагружена на 4ом.
