Инвертор синус 50 Гц своими руками
Решил попробовать это чудо китайской техники.

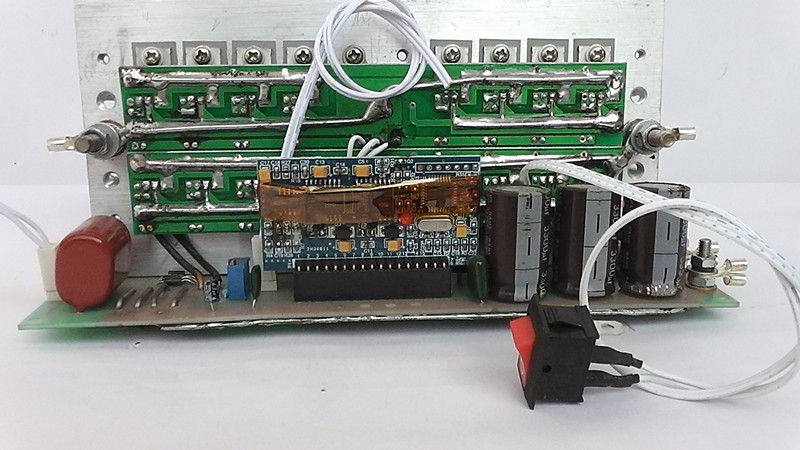

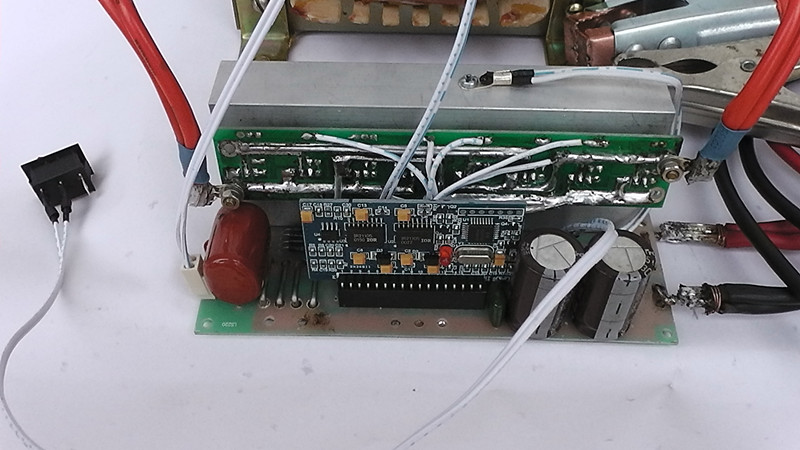

Заказал отдельно Платку с EG8010 (EGS002) и
Набор мастер кит плата 1-3КВт рассыпуха тоже Платку с EG8010 (DY002)
Собрал сначала Кит но на вход вместо 350в подал 12в вроде как все работает.
На выходе синус.
Но обратная связь по напряжению как для 220В через 200ком резистор.
Визуально что EGS002 что DY002 (братья клоны)
Впаял я в Кит вместо DY002 уже EGS002
И получается что платка стартует и через 2 секунды выключает генерацию и мигает светодиодом 3 раза потом.
Так 5-7 раз повторяется Старт/Стоп/Мигание.
Потом мигает непрерывно до перезапуска.
В чем проблема (разные прошивки EG8010) или это решается перемычками на плате.
Разница в перемычках изначально
EGS002 запаян JP2.
DY002 запаян JP6
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
lublupospat пишет: Здравствуйте.
Решил попробовать это чудо китайской техники.
Заказал отдельно Платку с EG8010 (EGS002) и
Набор мастер кит плата 1-3КВт рассыпуха тоже Платку с EG8010 (DY002)
Собрал сначала Кит но на вход вместо 350в подал 12в вроде как все работает.
На выходе синус.
Но обратная связь по напряжению как для 220В через 200ком резистор.
Визуально что EGS002 что DY002 (братья клоны)
Впаял я в Кит вместо DY002 уже EGS002
И получается что платка стартует и через 2 секунды выключает генерацию и мигает светодиодом 3 раза потом.
Так 5-7 раз повторяется Старт/Стоп/Мигание.
Потом мигает непрерывно до перезапуска.
В чем проблема (разные прошивки EG8010) или это решается перемычками на плате.
Разница в перемычках изначально
EGS002 запаян JP2.
DY002 запаян JP6
она у тебя уходит в ошибку по пониженному напряжению
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Эталон+ пишет:
она у тебя уходит в ошибку по пониженному напряжению
ок спасибо сегодня попробую через транс
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я повторюсь если вы делаете инвертор в пределах 1-2-3кВт вы не будете носить его в кармане с пару аккумуляторами! Мой совет взять транс от микроволновки он потянет до 2-х кВт и обмотка вторичка готова и сэкономишь гору деталей сейчас найду видео выложу.Партизан пишет: MIRW здравствуйте,у вас случайно нет схемы DC-DC к SPWMV1.2.pdf который вы выкладывали?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
lublupospat пишет:
Эталон+ пишет:
она у тебя уходит в ошибку по пониженному напряжению
ок спасибо сегодня попробую через транс
Посмотри платки, если 32нога EG8010 подтянута на землю то защита от пониженного и повышенного напряжения должна быть, а если подтянута к +5вольт или просто некчему не подключена то защиты от пониженного и повышенного напряжения нет и нужно быть поосторожнее так как на выходе может быть слишком высокое напряжение.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
а что же..((( на видео инструмент не включил ???MIRW пишет:
Я повторюсь если вы делаете инвертор в пределах 1-2-3кВт вы не будете носить его в кармане с пару аккумуляторами! Мой совет взять транс от микроволновки он потянет до 2-х кВт и обмотка вторичка готова и сэкономишь гору деталей сейчас найду видео выложу.Партизан пишет: MIRW здравствуйте,у вас случайно нет схемы DC-DC к SPWMV1.2.pdf который вы выкладывали?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
А вопрос к спецам такой, начался ДАЧНЫЙ сезон!))) и напряжение померло...Конечно автотрансформатор, вольтдобавки и т.п... в деле. А вот полупроводниковые инверторы 140-260/220В кто нибудь делал. К примеру хотя бы на 1КВт,что бы насос качал. Все стабилизаторы на основе автотрансформаторов грешат страшной нестабильностью...тиристорные тоже со скачком...
