Напряжение конденсаторов номинальное должно быть выше на 20-30% выше реального. Это касается как электролитических так и плёночных. На счёт ёмкости; чем больше тем лучше, в пределах разумного. Ёмкость выступает в роли буфера, в момент импульсной высоко токовой нагрузки. Хотя аккумулятор, это тот же конденсатор огромной ёмкости.Oleg70 пишет: Добрый вечер! Подскажите какая общая ёмкость кондёров и вольтаж, при 24 и 48 вольтах А Б
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

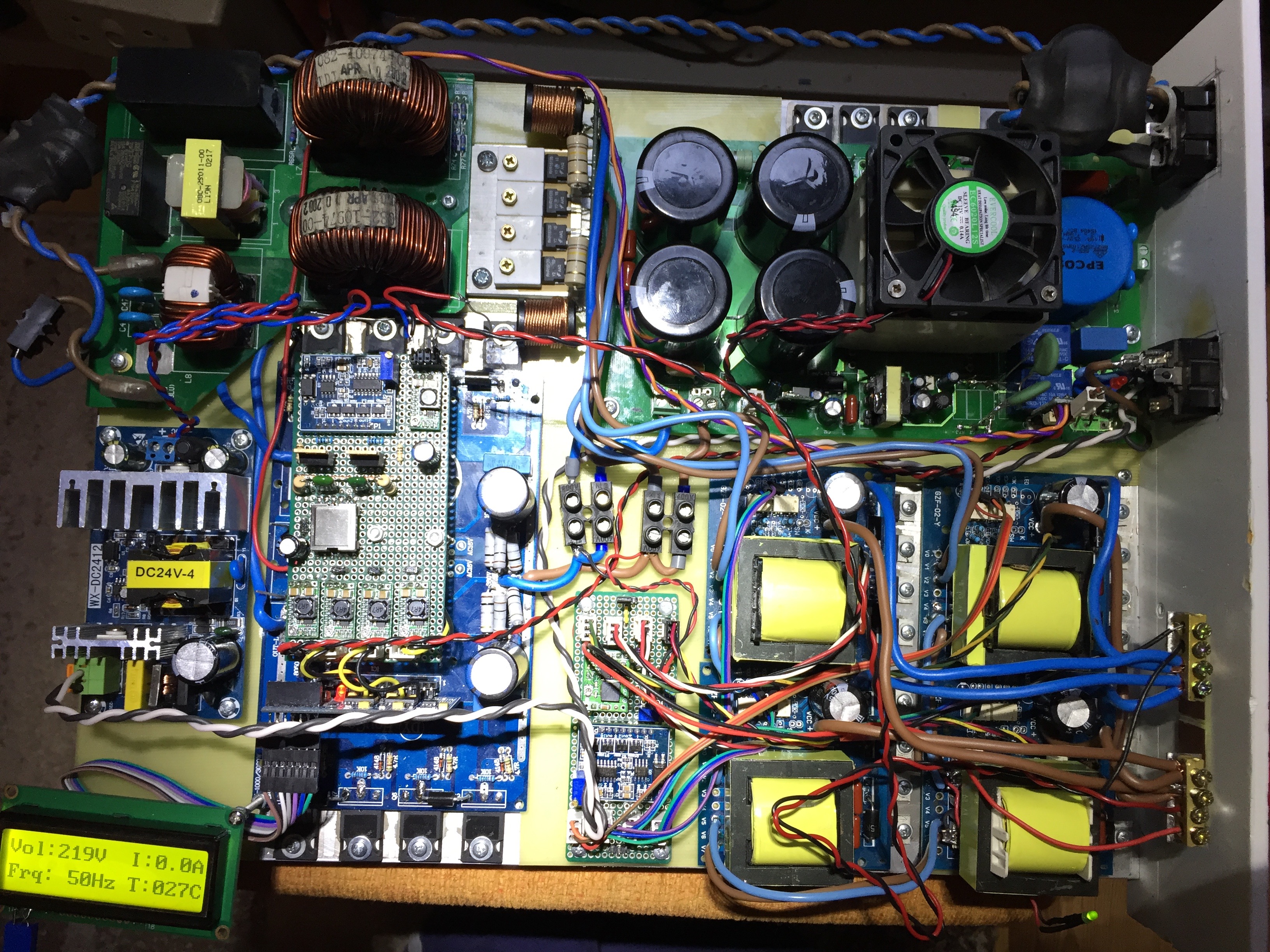

nameless пишет: Расскажите плиз подробней об агрегате.
Даже не знаю, что там на фото не понятно. Мне кажется, там каждый "прыщик" можно разглядеть.
"Агрегат" этот для дачи. Приставляет из себя стабилизатор-бесперебойник. Плавно переходит на работу от аккумуляторов, при пропадании сети. На глаз вообще незаметно. Нагружал киловаттной ХОЛОДНОЙ галогенкой, уже запущенный инверт. Чуток проседает напруга на выходе. Но мигом восстанавливается. Токовую защиту надо загрубить немного. А так жду весны. На даче от нормальных акумов буду мучать.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Схема силового ключа на полевом транзисторе является самой простой схемой для учебных (экспериментальных) целей. Принцип ее работы в следующем.
Используемые элементы
1. Источник питания. АКБ или источник постоянного тока. (блок питания)
2. Генератор импульсов например DDS Функция генератор сигналов
3. Полевой транзистор auirfp4004, транзистор, auto q101 nкан 40в 350а [to-247ac]
4. Трансформатор с первичной обмоткой на 12 вольт, вторичная может быть любой, например 220 вольтовая обмотка. (или просто 10 витков монтажного провода на железке)
5. Соединительные провода.
Назначение схемы (учебного инвертора) прерывать постоянный ток от источника постоянного тока в импульсный ток, который идет на первичную обмотку 12 вольт где трансформируется в нужное напряжение на вторичной обмотке. Мы используем N канальный транзистор, поэтому плюс от источника тока у нас идет сразу на первичную обмотку, а прерывать мы будем минус с помощью транзистора. Если бы мы использовали P канальный транзистор, то наоборот, минус от источника питания у нас пошел бы на первичную обмотку, а прерывали бы мы плюс. В нашей схеме мы используем N канальный транзистор, поэтому плюс вешается на обмотку, минус на правую ногу (исток), а центральную ногу (сток) мы соединяем со вторым выводам первичной обмотки. Далее генератор сигналов, плюс которого (красный) мы вешаем на правую ногу транзистора (затвор), а минус (черный) генератора кидаем на минус источника питания. Включаем источник питания в сеть и включаем генератор, если все соединили правильно то наш учебный инвертор должен сразу заработать. Так как плюс источника питания у нас всегда на обмотке трансформатора, то прерываем мы минус, поэтому на выходе будет отрицательный импульсный ток, так как положительная полуволна всегда на трансформаторе.
На выход вешаем лампу 220 вольт, генератор ставим на 50 Гц, инвертор для чайников готов.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
graffaw пишет: Где найти схемы вот этих ДС-ДС , хочу попробовать для зарядки АКБ от солнечных панелей.
ru.aliexpress.com/item/1200W-20A-DC-Conv...0-9b30c090797c&tpp=1
ru.aliexpress.com/item/1PCS-DC-DC-600W-1...7-c66053db1de7&tpp=1
посмотри что за ШИМ стоит и открой на него дату
вот и будет схема
только для панелей желательно МППТ
а это просто шимки
