Инвертор синус 50 Гц своими руками

тишина

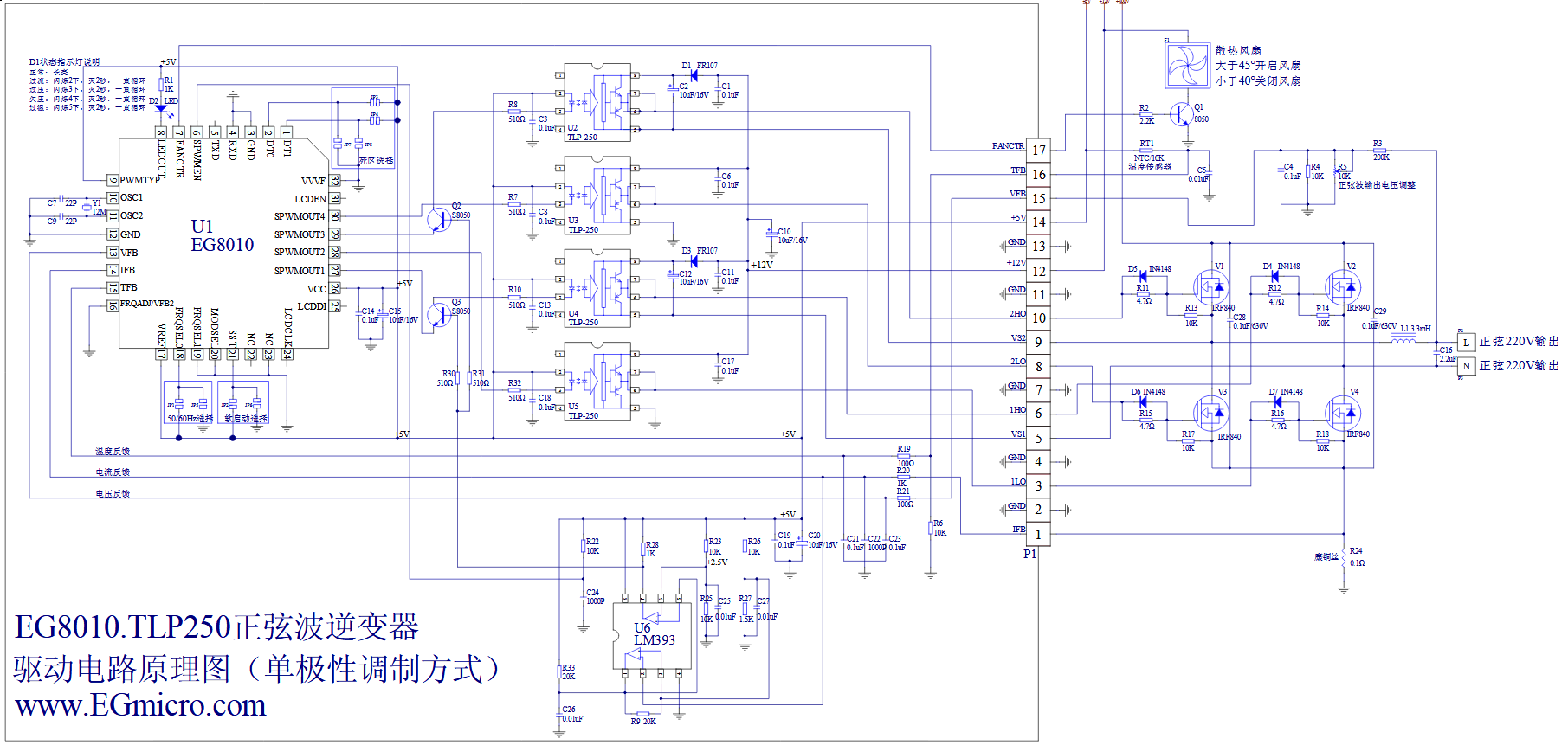

Может кто подскажет, верно ли реализована защита по току в схеме даташита на оптике? Схему прилагаю:

А именно, интересует подключение транзисторов S8050 к 7-ой ноге ОУ. Как я понимаю, транзисторы открыты (идет напряжение с 7-го вывода), когда нет перегрузки по току и закрыты, когда срабатывает защита (нет напряжение с 7-го вывода)? А также идет странное подключение к 6-ой ноге ЕГ SPWMEN. Все ли верно?
И немного не понятно назначение диодов D1 и D3 FR107. Хотя я все равно буду питание под +15 и -5 В переделывать. Но думаю взять схему из даташита за основу. Плюс добавлю эммитерный повторитель. Также в раздумьях, сколько ампер будет жрать схема питания на +15 и -5 В, учитывая, что в каждом плече будет по 3 шт. "дубовых" IRFP3206. И вообще делать ли отдельное питание на каждый оптодрайвер и повторитель или же задействовать единое питание на все.
Но косячить с защитой по току не хочу - пока не проверю и не убежусь, что она работает, как надо, полевики даже и подключать не буду.

Господа!
Поражаюсь как Вы не хотите думать, 5 страниц загадили тем что Дмитрий 100 раз разжевал на первых страницах. вернитесь в начало и найдите что нужно.
Добавлю что, дроссель нужен не только для малого потребления на ХХ, ещё и качество синуса. От сопр в затворе уже тошнит. (приводите примеры Китайских схем, А думали что существует частота, длительность, ёмкость и Т.Д. Для одного транзистора можно 50 Ом поставить, а другой при этом сорп, будет медленно откр, и как следствие греться. при сопр слишком малом 1Ом возрастут помези из за через мерно быстрой работы, у соседей телики погаснут.
А про ИР2110, побойтесь бога, она отлично работает, своё обязательство полностью выполняет, а если Вы решили отступить от доки будьте добры включить мозги, если не хотите , делайте 4 питания для дров ИРки и качайте любые транзисторы. Ирка не при чём если у Вас не работает. (Буст пит требует расчётов и не стабильно)
Не стоит делать запас витков у транса (инв с трансом) одни минусы, будет всё глючить. срабатывание защиты, снижение реальной мощности транса в разы. Это не сетьевой транс, не путайте её с аладушкой.
Ни кого не учу и не советую, Но кушаю своё липездричество уже давно. К стати!!! вывод что гибрид не долговечен а инв с трансом 10лет наработка.
И те и другие работают сутками практически не выключаясь одинаково долго.
Стоит добавить и про напр на затворе, без разницы 12 или 15в будете питать, я стараюсь питать не менее 12в ради бога хоть 20в если затвор не против, а вот 9в не следует.

UC3843 запускаеться от 8 вольт. Минимальное рабочее напряжение 7,6 вольт. UC38432 запускаеться от 16, мин нап 10 вольт. По моему то без разницы 43 или 42. Многие полевые транзисторы уже от 7 вольт полностью открыти или почти полностью. Но она же может работать и от 15 вольт и от 30 вольт.

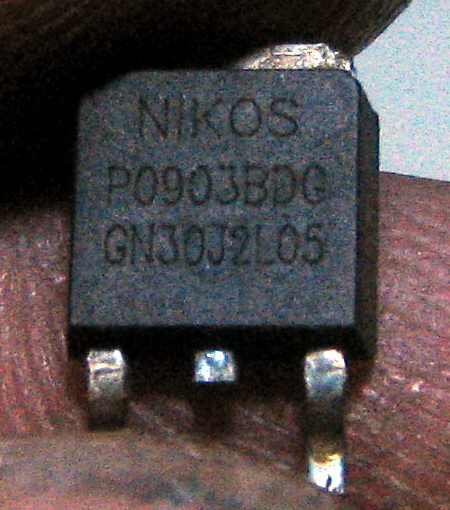

Всем привет. Почти два года назад приобрел всё необходимое для сборки инвертора, но исторически так сложилось, что заняться его сборкой было не судьба. Сейчас только начал заниматся. Собрал аккумулятор из 18650 аккумов, 14.4 В около 60 А*ч (30 в параллель и 4 последовательно). Аккумы БУ и халява,все потестчены Imax-ом и сопротивление измеряно. Сейчас надо сделать инвертор, чтобы запитывать насосную станцию (900 Вт) при пропадании сети, и ,может быть холодильник. Закупил я 20шт IRF3808 , так как хотел делать инвертор сразу на весь дом, но отсутствие на данное время мощных аккумов (будем приобретать в процессе) вынуждает сделать что-то менее мощное , и соответственно менее потребляющее на ХХ .Тут возникает вопрос - либо ставить 3808 по пару на плечо, но потом при желании увеличить мощность надо будет всё капитально переделывать, либо сделать на других полевиках, а со временем сделать на 3808 инвертор помощнее. Инвертор будет трансформаторный. Лежит гора P0903BDG 25V 9,5 мОм и им подобных с видюх, мамок и т.д. Не пробовал ли кто делать инвертор на таких транзюках? Ещё вопрос по трансформатору - напряжение заряженого аккума у меня 16.8 V. разряженного- 12V. Как будет правильнее рассчитать трансформатор?

нужно расчитывать транс на 14 вольт. 3.7 умнож на 4.
пробовал транзисторы от мат плат на 30 вольт. подавал 25 вольт на пушпульной схеме на частотах гдето 10 50 килогерц. хорошо работали. там где китайские всякие подделки горели как спички, они себя хорошо чувствовали.

да когда же ты угомонишься Святолуг!?
какие 25 вольт на пуш-пуле
у тебя будет там амплитуда 50 вольт и это при идеальных условиях когда нет выброса при переключении!!!!!
какие нахер ключи на 30 вольт!?
не боломуть воду и не давай людям глупых советов!!!!!!!!!

По расчёту я имею ввиду расчитывать 14.8-10%/1.41 либо конечное напряжение АКБ 12В/1.41?

Где-то на форуме была компактная печатка DC/DC не могу найти. Попали в руки блоки питания сименс (друг чистил мастерскую, отдал десять блоков мне)
Там трансформаторы ЕЕ65, идеально подходят для DC/DC (я так думаю) , намотаны шиной. Думаю собрать.
Может у кого в закладках есть печатка, или схема в Eagle CAD?

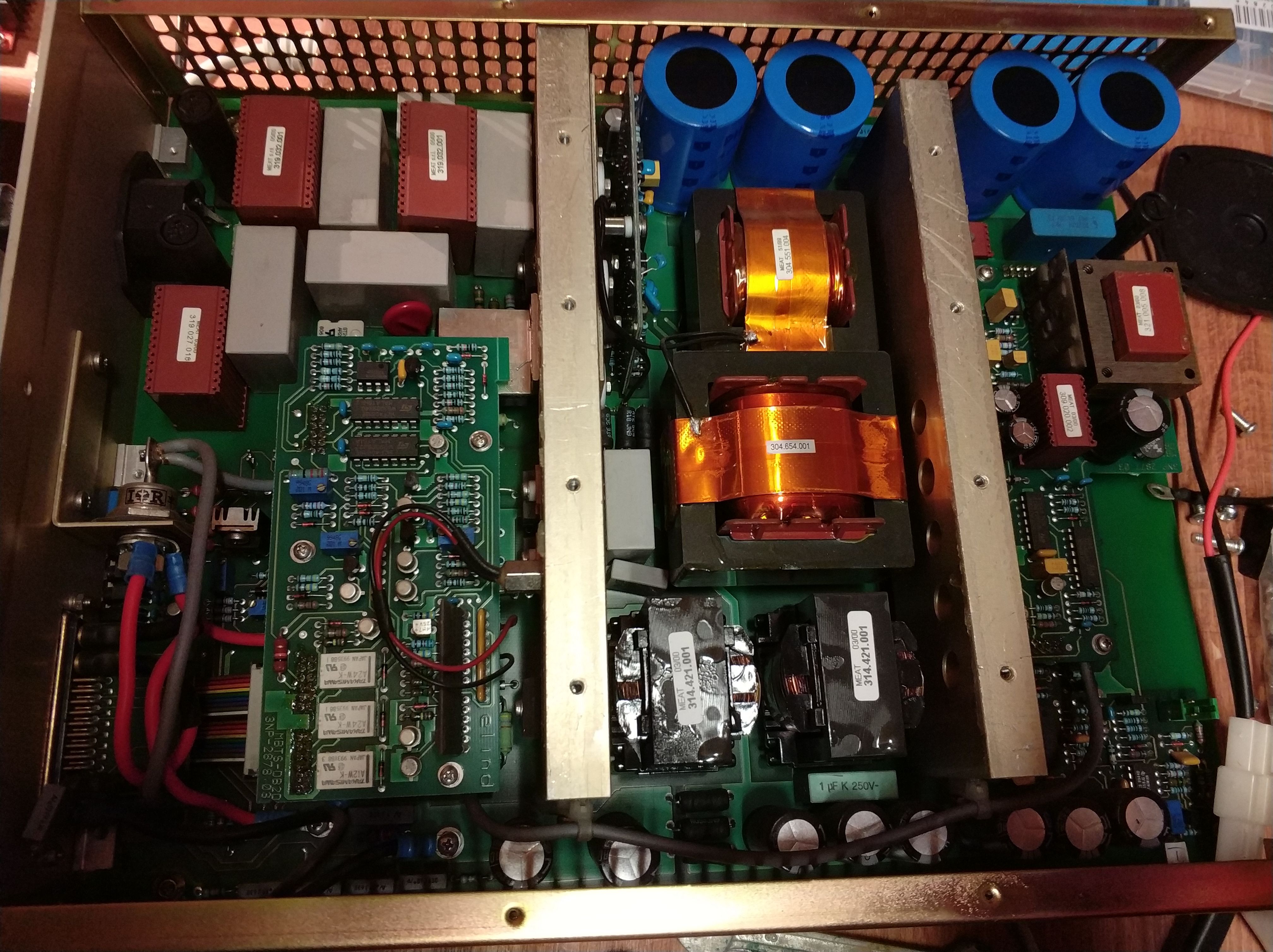

Блоки такие:


Да забыл написать, этот блок на фото я уже попилил фрезой, извлек трансформаторы, проверил обмотки , подал 14 вольт (23кгц) на одну обмотку с двух других получил по 18 вольт, вернее 36 с отводом по середине.
И еще забыл, рабочее напряжение на входе будет 72-90 вольт, при коэфиценте передачи 1,3 (при сдвоенной обмотки) на выходе из трех dc/dc около 350 вольт максимум.

NE_XT
Я помню делал разводку печатки как для TL494 и IR2110, так и для силовой части как раз для трансов E65. Но я далеко не уверен в идеальности разводки. Выкладываю - может пригодится.

Программа layout6. Поищите - она есть даже портированная. Можно и в ней все подправить под Ваши нужны или перенести ее в другую прогу.
Вопрос к остальным. В раздумьях по поводу схемы питания эммитерного повторителя, оптики и силовых ключей. То ли использовать проверенную всеми схему с бустрепным питанием +15 В без оптики и не париться. Зато есть уверенность, что схема рабочая и в ней нет косяков. То ли ставить оптику (хотя у меня схема с одинарным преобразованием на НЧ трансформаторе и мне не нужна опторазвязка платы EG8010 и силовых ключей - питание всего 33 В. Просто многие хвалят эту оптику за ее фронты и токи) и раздельное питание +15 и -5 В. Но я без понятия, как при этом подключать эммитерный повторитель и могу сильно накосячить. И все же не понятно - для каждого плеча раскачки и их 4 шт. (hcpl3120 и повторитель) делать ОТДЕЛЬНЫЙ понижающий DC-DC с 33 В или же можно использовать один DC-DC на все? Хотя по сути, не проблема поставить на каждое плечо питания свой LC фильтр, чтобы не было никаких шумов по питанию.
