Инвертор синус 50 Гц своими руками

msband пишет: доброго времени суток! не могли бы вы поделится схемой на китайский стабилизатор напряжения 12-220-380

Я не понял, о каком китайском стабилизаторе речь идёт.
Вот тут схемка, как я понял, чтоб убрать ток холостого хода. Когда, С5 зарядиться до определённого значения, то Тл494 выключиться и будет холостой ход почти нулевой. Когда появиться нагрузка, напряжение просядет на одной, и второй вторичной обмотке, и на с5 и ТЛ494 опять включиться. С R20 нужно подобрать при какой нагрузке будет выключаться ТЛ494, я так понял.

DERZH
Спасибо за совет. Выставил в калькуляторе 1,5 Тл. Количество витков ВВ получилось 314, НВ 32. Почему в Вашем случае идет 25 витков? Ведь тогда напряжение будет 18 В, а не 21 В. В моем случае 33 В амплитудных - 10% и делим на корень из 2. Получим 21 В. В любом случае витки буду отматывать до 330. Определить точные витки НВ обмотки уже можно в процессе - отмотать их не составит труда.
Еще вопрос по плотности тока. Какую величину выставить? У меня стоит 3,2 А на мм2. Не нужно ли ее брать меньше? Но тогда сразу нужно увеличивать диаметр провода и все перематывать. Как я понимаю, от плотности тока зависит нагрев транса на полной мощности? Если это так, то это не критично - могу поставить вентилятор на обдув. И плюс на полную мощность он будет использоваться не более 5 мин.

diver52 пишет: DERZH
Спасибо за совет. Выставил в калькуляторе 1,5 Тл. Количество витков ВВ получилось 314, НВ 32. Почему в Вашем случае идет 25 витков? Ведь тогда напряжение будет 18 В, а не 21 В. В моем случае 33 В амплитудных - 10% и делим на корень из 2. Получим 21 В. В любом случае витки буду отматывать до 330. Определить точные витки НВ обмотки уже можно в процессе - отмотать их не составит труда.
Еще вопрос по плотности тока. Какую величину выставить? У меня стоит 3,2 А на мм2. Не нужно ли ее брать меньше? Но тогда сразу нужно увеличивать диаметр провода и все перематывать. Как я понимаю, от плотности тока зависит нагрев транса на полной мощности? Если это так, то это не критично - могу поставить вентилятор на обдув. И плюс на полную мощность он будет использоваться не более 5 мин.

Сечение ВВ обмотки нормальное. Вы главное НВ намотайте пожирнее 2.5-3 Ампера на квадрат, чем толще тем лучше.
Вы каким то другим калькулятором считаете.
Мотаете ВВ - 312-315 витков, НВ - 25 витков. Если хотите снизить ХХ, то мотайте ВВ - 325-330, НВ - 26-27.
Возьмите провод ПВС, намотайте витков 30 и смотрите на ХХ.

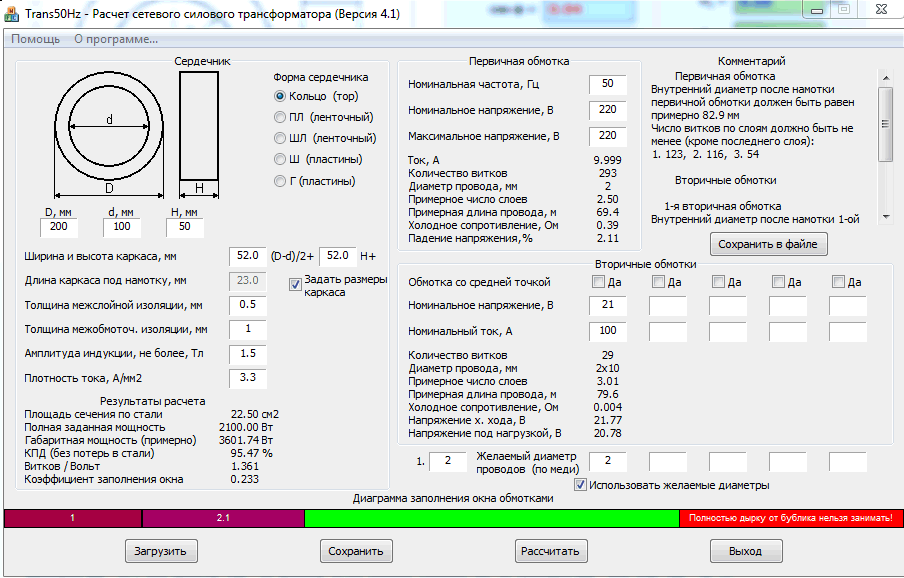

Действительно - калькулятор у меня другой:

А как Ваш калькулятор называется? И можно ссылку?
Не понятно, почему напряжение вторичной обмотки 260 В? Зачем такой большой запас? И ток должен быть не 8 А, а 9,5 А хотя бы.
НВ обмотку я буду мотать 2-мя проводами в параллель по 16 мм2. Итого 32 мм2. Можно сделать 36 мм2 (добавлю провод 4 мм2) или еще один 16 мм2 - будет 48 мм2. Но думаю это перебор и не влезет в окно сердечника.

diver52 пишет: А как Ваш калькулятор называется? И можно ссылку?
Не понятно, почему напряжение вторичной обмотки 260 В? Зачем такой большой запас?

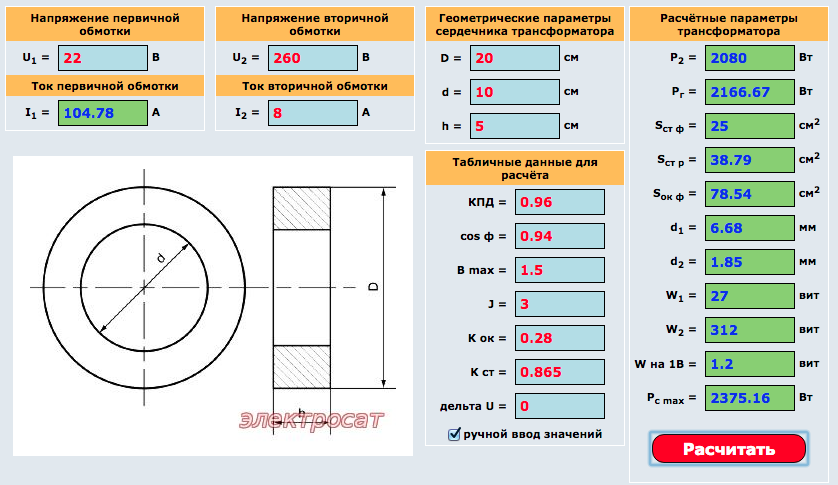

elektrosat.ru/index/raschjot_toroidalnog...ormatora_onlajn/0-23
Этот калькулятор по моему самый реалистичный.
Будут просадки, поэтому 260.
Для пробы возьмите любой провод, намотайте 30 витков, и смотрите, что получится.
27 витков это оптимальный вариант.

diver52 пишет: Как я понимаю, от плотности тока зависит нагрев транса на полной мощности?

От сечения провода зависит нагрев провода этого и в целом самого трансформатора (провод нагретый будет нагревать и весь трансформатор), если об этом вопрос.

DERZH пишет: Сечение ВВ обмотки нормальное. Вы главное НВ намотайте пожирнее 2.5-3 Ампера на квадрат, чем толще тем лучше.

Чем толще, чем лучше не всегда. Если будет слишком толстый, то будут больше индукционные токи возникать во первичной, этой обмотке, если мотать её поверх вторичной. Потому что идеальный слкучай, когда первичка одним слоем намотанна и вторичка одним слоем поверх первичной обмотки (или наоборот) и когда как можно ближе один слой к другому, тогда как можно меньше будут возникать индукционные токи. Если мотать очень толстым, то уже может быть не один слой первички, а два слоя или три и третий слой будет нагревать первый и второй слой, а второй будет нагревать первый слой индукционными, вихревыми токами. Но это может больше критично, если слоёв достаточно много, каких шесть.

Bin1966 пишет:

Святолуг пишет:

Bin1966 пишет: Здравствуйте! Проверьте пожалуйста схему на работоспособность.

Вложение не найдено

вроде бы ошибок нет, только не понял для чего дроселки нужны, можно, кажеться, их не ставить. и в затвор вместо 20 ом можно 10-2 ома поставить, вроде должно тогда быстрей переключаться и меньше потерь на переключение. или там такие медленные транзисторы, что как быстро не заряжай- разряжай затвор, скорость не вырастит переключения?
и еще между стоком и истоком каждого транзистора можно поставить цепочку из резистора 20 ом 5 ватт и конденсатора 10 нф 250 вольт, чтоб защитить транзистор от выбросов обратной эдс и грелись не транзисторы от этого, а резистор этой цепочки, и на всякий случай чтоб защита была.
всетаки там стоит цепочка из 4,7 ом резистора одноватногоо и конденсатора 10 нф, поэтому там можно не ставить ничего дополнительно, там хватает того что есть, только резистор можно хотябы двух ваттный и можно увеличить немного емкость конденсатора, а то ля такого мощьного видемо инвертора, такая относительно слабая защита, всего 1 ватт резистор, на защиту пойдет значит 2 ватта. для начала, может лучше не пожалеть ватт на защиту?
схема похоже профисиональная, очень хорошая.

Спасибо! Дроссельки чтоб х. ход уменьшить. Транзисторы собираюсь ставить HY1908 24 штуки, по 6 на плечо, вроде неплохие, проверял на нагрузке примерно 500 вт без радиаторов, не греются. Вопрос возник какая топология подключения, на рисунке снизу, должна быть. Китайцы делают как на первом рисунке, я по этой схеме пробовал транзисторы проверять. Может для больших токов не катит. Собираю инвертор на 3-4 квт.

Вложение не найдено

2 вариант собирай, и параллельно поставь диод затворному резистору 1n4148

DERZH
Спасибо - посчитал по калькулятору. Почти все сходится с моим - разница не более 5-7%.
По просадкам по напряжению. Неужели они будут такие большие, что нужно брать такой большой запас?
И еще по плотности тока. Поспрашивал людей на других форумах - многие говорят, что для таких габаритов и мощности нужна плотность тока 1,6-1,7 А*мм2. Но это уже жесть - провод если и уберется в окно, то впритык. Какую плотность брать за расчет? И какая плотность делается у трансов в инверторах МАП энергия, например? Если критично, то можно перемотать транс под плотность тока 2 А*мм2 в крайнем случае (обмотки еще хоть как-то влезут). Но я думаю, что в этом случае получится снять уже 2,5-3 кВт. Напомню - транс будет работать на 2 кВт не более 5 мин и на обдув поставлю кулер 160 мм с датчиком включения по температуре транса.

Уважаемый дайвер !
Вы уже два года выносите головы форумчанам своим трансформатором. То 24 В, то 33 В, то 12 В и только в машине, то снова 33 В.
Делайте 5 ампер на квадрат меди, и все будет хорошо.
К слову сказать, у меня в инверторе 12В 900Вт в пике (холодильник, болгарка) стоит БЖТ с плотностью 10 А на кв мм, и ничего - работает, не сгорает (охлаждение естественное).
