Для своих нужд собирал инвертор с синусом на выходе, от использования микропроцессоров отказался и собрал на 3-х ШИМах, 2-е логики и 1-ин ОУ:

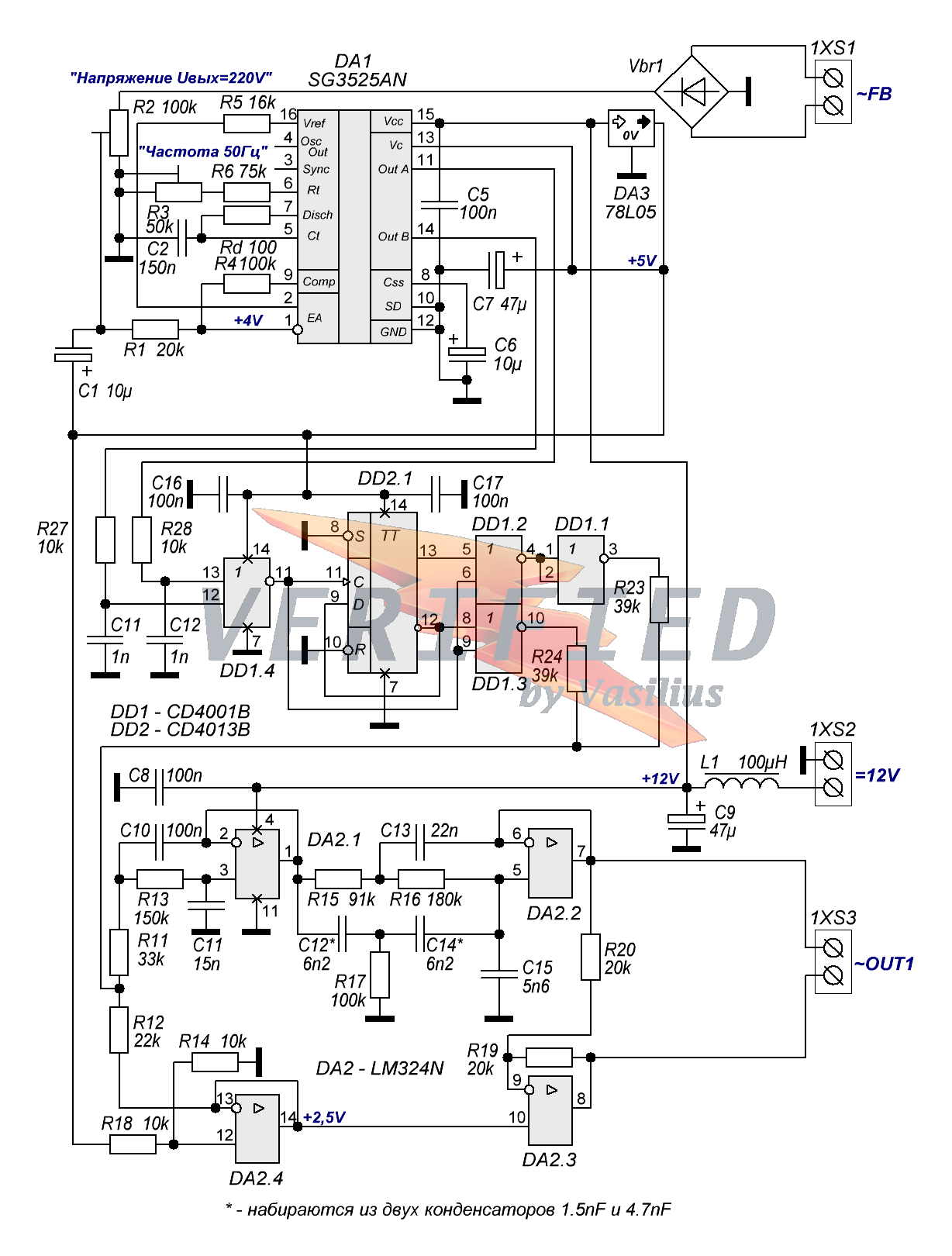

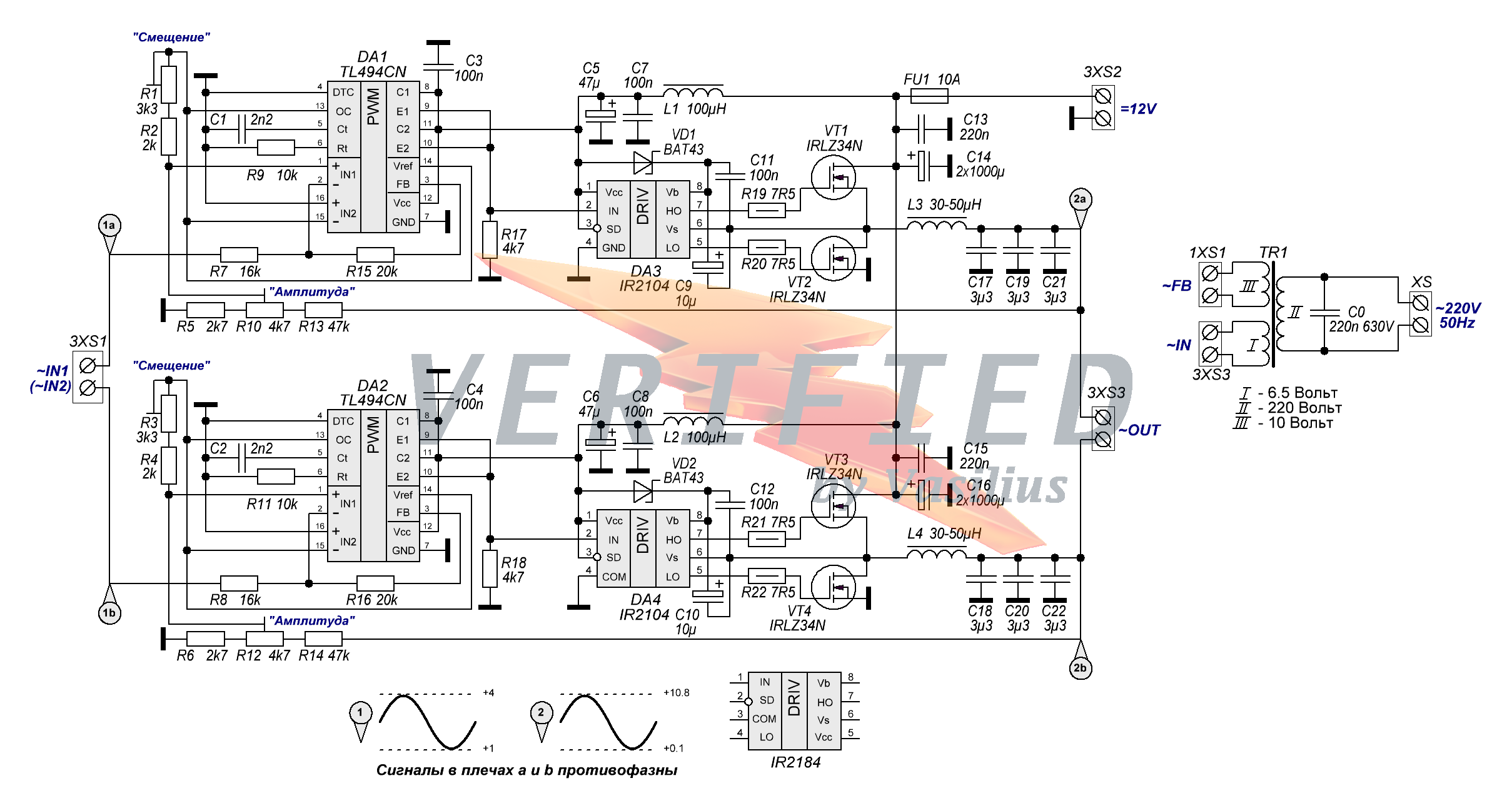

Первая схема это генератор синуса с регулируемой амплитудой, вторая два обычных усилителя класса-D включенных по мостовой схеме.

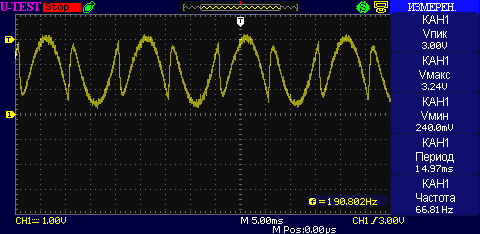

Осциллограмма на VFB

Vasilius пишет: Для своих нужд собирал инвертор с синусом на выходе, от использования микропроцессоров отказался и собрал на 3-х ШИМах, 2-е логики и 1-ин ОУ:

Первая схема это генератор синуса с регулируемой амплитудой, вторая два обычных усилителя класса-D включенных по мостовой схеме.

Не плохо бы посмотреть данное устройства в работе!
осциллограммы на выходе под нагрузкой и без

Эталон+ пишет: Не плохо бы посмотреть данное устройства в работе!
осциллограммы на выходе под нагрузкой и без

Админ сделает авторский раздел для меня там и выложу всю информацию по этому преобразователю.

Buffalo пишет: только это не усилитель клаcса "д" TL494 - шим.

и для генератора синуса нужен просто колебательный контур. ну в общем тут все по-взрослому жаль как всегда никто не понимает как работает.

Почитай на каком принципе работают усилители класса-D да и класса-T заодно.
Ты хоть представляешь для чего нужен регулируемый по амплитуде синус?

Дима ты говорил когда я спрашивал что можно сделать инвертор 1 квт с пиковой мощностью 2 квт.Пока идут EG8010 к сгоревшей платке,помоги опредлиться как лучше поступить.Питание 12 в,большая мощность только из-за пусковых токов(для насоса,накачать воды из колодца когда нет света).Что лучше использовать транс или DC-DC?

Партизан пишет: Дима ты говорил когда я спрашивал что можно сделать инвертор 1 квт с пиковой мощностью 2 квт.Пока идут EG8010 к сгоревшей платке,помоги опредлиться как лучше поступить.Питание 12 в,большая мощность только из-за пусковых токов(для насоса,накачать воды из колодца когда нет света).Что лучше использовать транс или DC-DC?

Если на 12 вольт питание то я думаю что лучше сделать на DC-DC
транс НЧ будет тяжко ключам раскачать на 12 вольтах
а вообще уж лучше тогда делать на 24

Я тоже больше склонялся к DC-DC,питание будет 12 в.Трансы использовать е55 2 штуки или лучше больше ступеней из е42?

СУ-25 Грач пишет: Эталон Дмитр - Кино будет скоро ??

Да пока особо снимать то и нечего

Партизан пишет: Я тоже больше склонялся к DC-DC,питание будет 12 в.Трансы использовать е55 2 штуки или лучше больше ступеней из е42?

По мне так лучше наделать больше блоков.
понадежнее будет
