Инвертор синус 50 Гц своими руками

Эталон+ пишет:

Macduf пишет: Добрый день!
Эталон, вопрос про параллельную работу двух инверторов. А можно схему соединения глянуть? У каждого инвертора свой дроссель и соединяются они после дросселей на общем конденсаторе?

схема подключения простая
питание параллельно EG8010 одна на обе стороны
у каждого свой дроссель и кондер
паралеллится после дросселя и кондера

Изучаю сейчас возможность параллельной работы...И вот какие мысли, при таком соединении как у Вас возможен сдвиг фазы выходного напряжения у каждого инвертора, за счет того что дроссели могут немного отличаться...Не было никаких проблем при работы? Какая максимальная мощность?

prototup13@yandex.ru пишет: может тоже сотни полтары печаток выложить!

Да,не переживайте вы так!
Выкладывайте,будем посмотреть.Может что то интересное по теме!
Кстати,я за собой "прибираюсь"..предыдущий свой пост я удалил..
Так как информацией поделился,через день-два информация(промежуточная) будет удаляться.
Опять же,не без "косяков",может кто то лучше по разводке подскажет..
А вообще,я так все свои разработки делаю...Не переношу спешки,все должно быть основательно и красиво..

Macduf пишет:

Эталон+ пишет:

Macduf пишет: Добрый день!
Эталон, вопрос про параллельную работу двух инверторов. А можно схему соединения глянуть? У каждого инвертора свой дроссель и соединяются они после дросселей на общем конденсаторе?

схема подключения простая
питание параллельно EG8010 одна на обе стороны
у каждого свой дроссель и кондер
паралеллится после дросселя и кондера

Изучаю сейчас возможность параллельной работы...И вот какие мысли, при таком соединении как у Вас возможен сдвиг фазы выходного напряжения у каждого инвертора, за счет того что дроссели могут немного отличаться...Не было никаких проблем при работы? Какая максимальная мощность?

нет там никакого сдвига фаз
нагружал 4 киловатта
больше нет возможности вернее жалко аккумы

prototup13@yandex.ru пишет: Эталон+ вопрос по трансформатору китайци говорят для 48в транс 48-380в хх меньше

что то не понятно о чем речь

prototup13@yandex.ru пишет: на инвертор с нч трансом с питанием 12 в нч транс надо 12в-380в говорят индуктивность лучше и хх меньше не пробовал ?

380 с какого перепугу?

prototup13@yandex.ru пишет: значет не пробовал если подавать 7 вольт на выходе будет 220 а не 380 кстати я поставил транс от стабилизатора там вольт 300

ХХ можно и 0 сделать!
только транс будет не в режиме работать
при нагрузке будет просадка!
железо нормально нераскачать если!

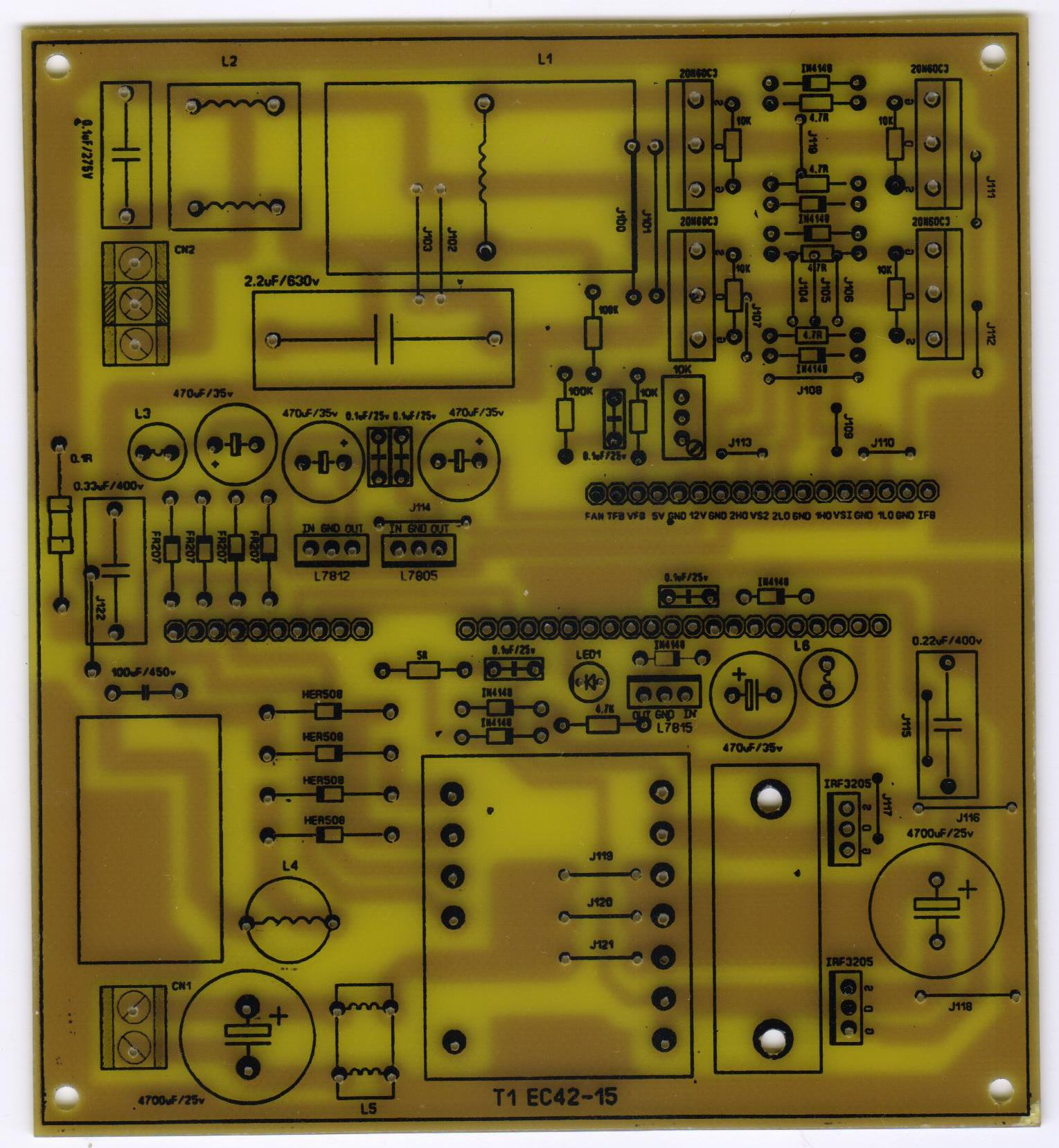

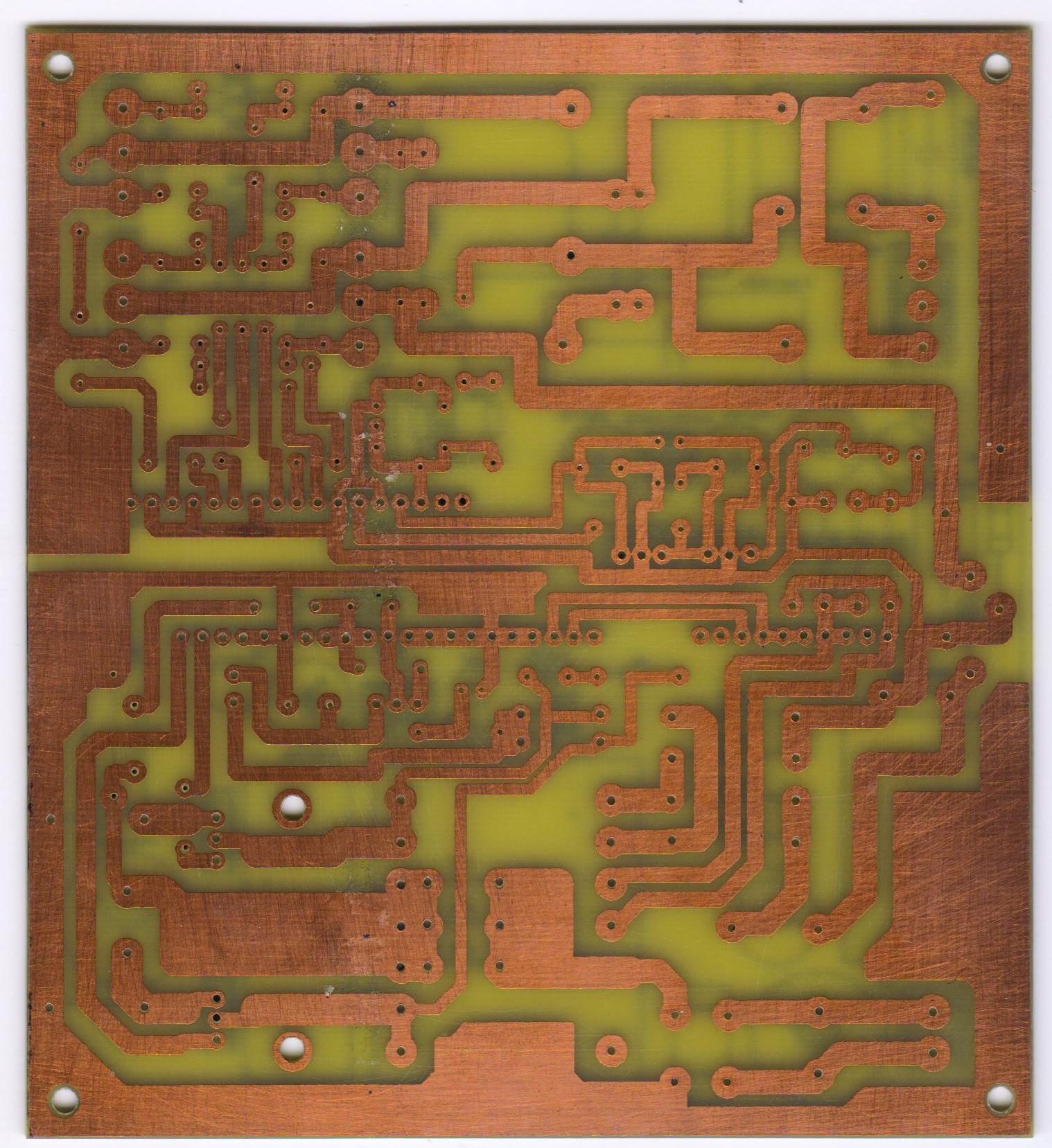

Вот что успел сегодня сделать...




Температуру ламинатора несколько не точно выставил,дорожки немного "потекли"...В критических местах придется подрезать...слишком близко расположены в высоковольтной части(фильтр)...Схему подправил,не углядел...Общий минусовой низковольтной части подцепил с высоковольтной..Так бы не чего страшного,но не желательно(техника безопасности)..
Плата уже покрыта лаком...
Саму сборку инвертора(от и до) постараюсь снять на видео.

Macduf пишет:

Эталон+ пишет:

Macduf пишет: Добрый день!
Эталон, вопрос про параллельную работу двух инверторов. А можно схему соединения глянуть? У каждого инвертора свой дроссель и соединяются они после дросселей на общем конденсаторе?

схема подключения простая
питание параллельно EG8010 одна на обе стороны
у каждого свой дроссель и кондер
паралеллится после дросселя и кондера

Изучаю сейчас возможность параллельной работы...И вот какие мысли, при таком соединении как у Вас возможен сдвиг фазы выходного напряжения у каждого инвертора, за счет того что дроссели могут немного отличаться...Не было никаких проблем при работы? Какая максимальная мощность?

Только сейчас прочитал данное сообщение..
при таком соединении как у Вас возможен сдвиг фазы выходного напряжения у каждого инвертора, за счет того что дроссели могут немного отличаться
Эталон,конечно же сказал,что никакого сдвига фаз не будет.
Дело все в том,что разность напряженностей двух дросселей конечно же будет...Но все дело в том,что разность (ну например)напряженности эл.полей проводника одного из дросселей будет компенсировать(выравнивать) его эл магнитное поле..И наоборот,главное не входить в зону насыщения!
Все таки это РЕАКТИВНЫЙ элемент...
Да,и не может там быть никакого сдвига фаз,нету там резонансных режимов работы!
Только LC контур..

prototup13@yandex.ru пишет: я никак не пойму зачем паралелить две платы когда можно на одну поставить в два раза больше ключей

никто и не спорит что нельзя
просто у меня было 2 платы....
почему бы их не запаралелить?

шарахнет если с двух контроллеров подавать и паралелить выходы! Или только сила запаралелена а управление от одного контролллера
