Два вида токов [тема для практиков]

Импульсы в положительной зоне.
Разворачиваем эти пики и смотрим, форма сигнала похожа на васмуские осциллограммы.

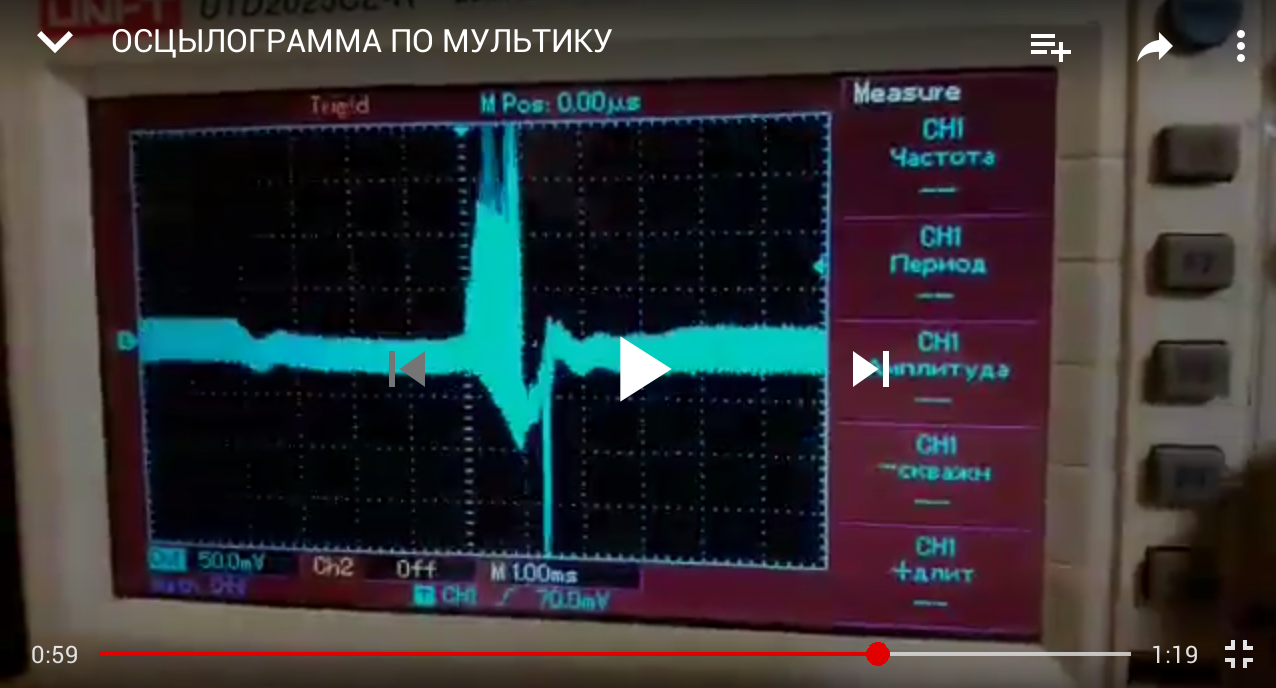

Импульсы в отрицательной зоне.

Работа верхнего и нижнего плеча ZVC автогенератора в режиме наводки без коетурных конденсаторов.

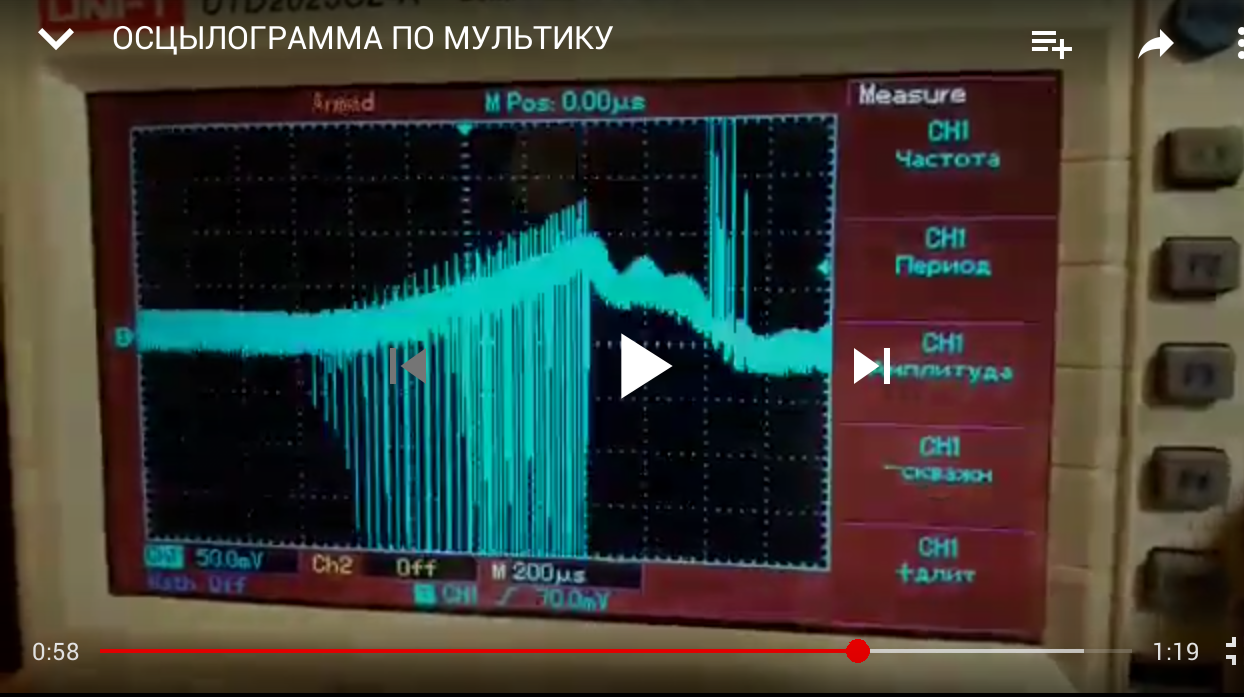

Увеличиваем развёртку и смотрим эти пачки:

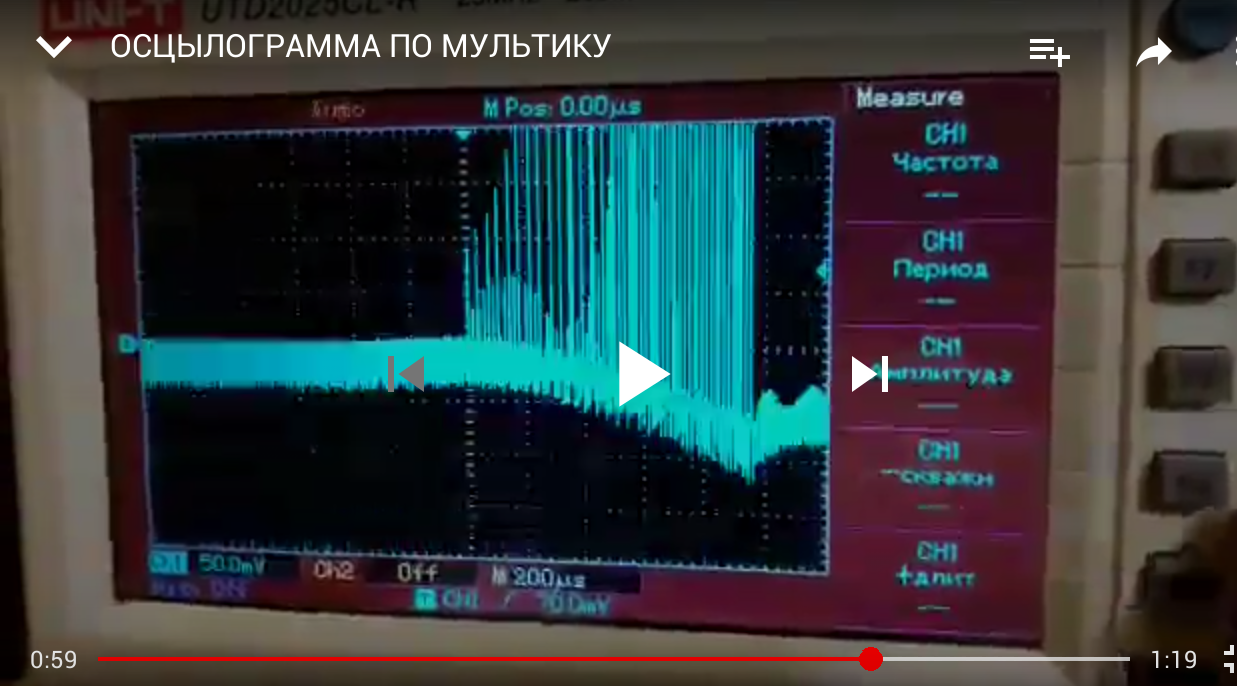

В положительной зоне графика.

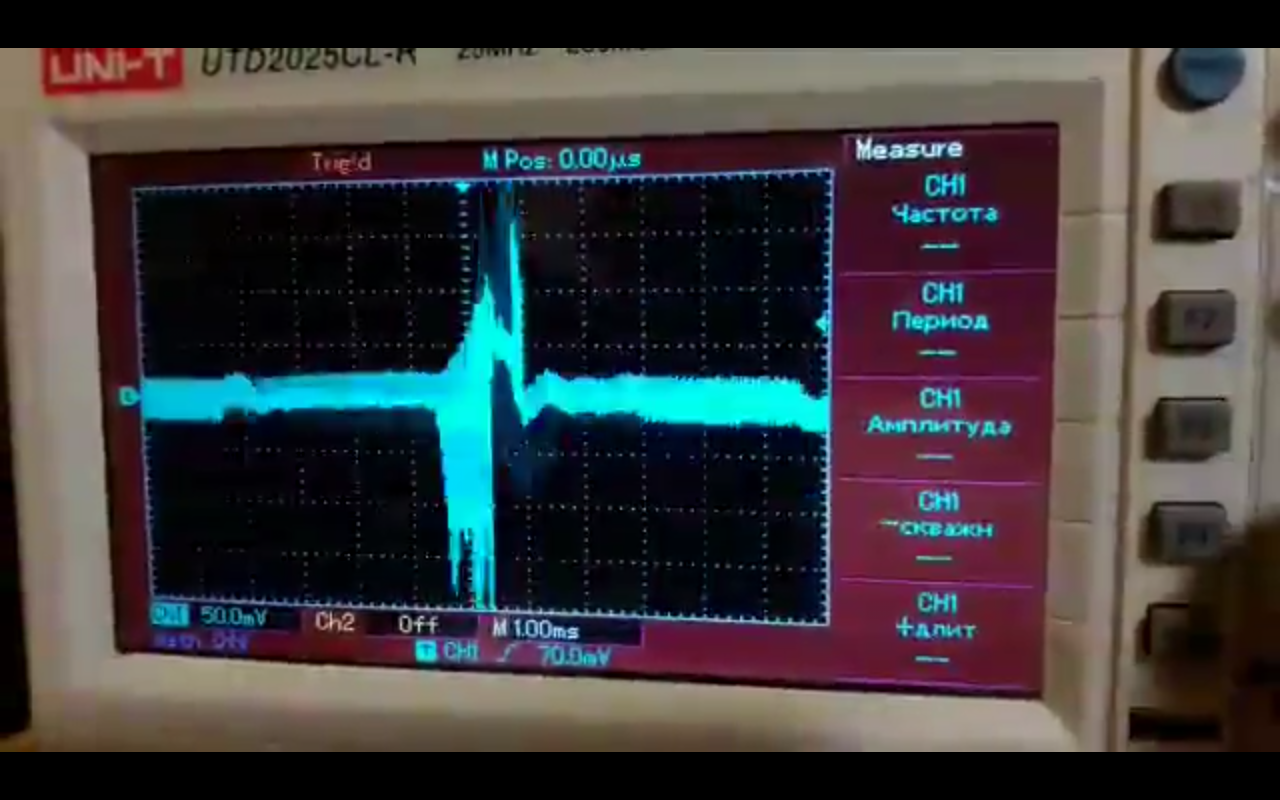

В отрицательной зоне графика.

Что можно сказать в итоге: хер кто такие услвия повторит на базе электроники с принудительным формированием необходимыъ импульсов, только либо наводкой на работу ZVC автогенератора без контурных конденсаторов или обратными связями.

Второе это то что обратите внимание куда стреляют импульсы: строго по горбам синуса и строго нарастающими импульсами в первых четвертях несущего предварительно ШИМ-ированного синуса.

Никто не списывался с автором?

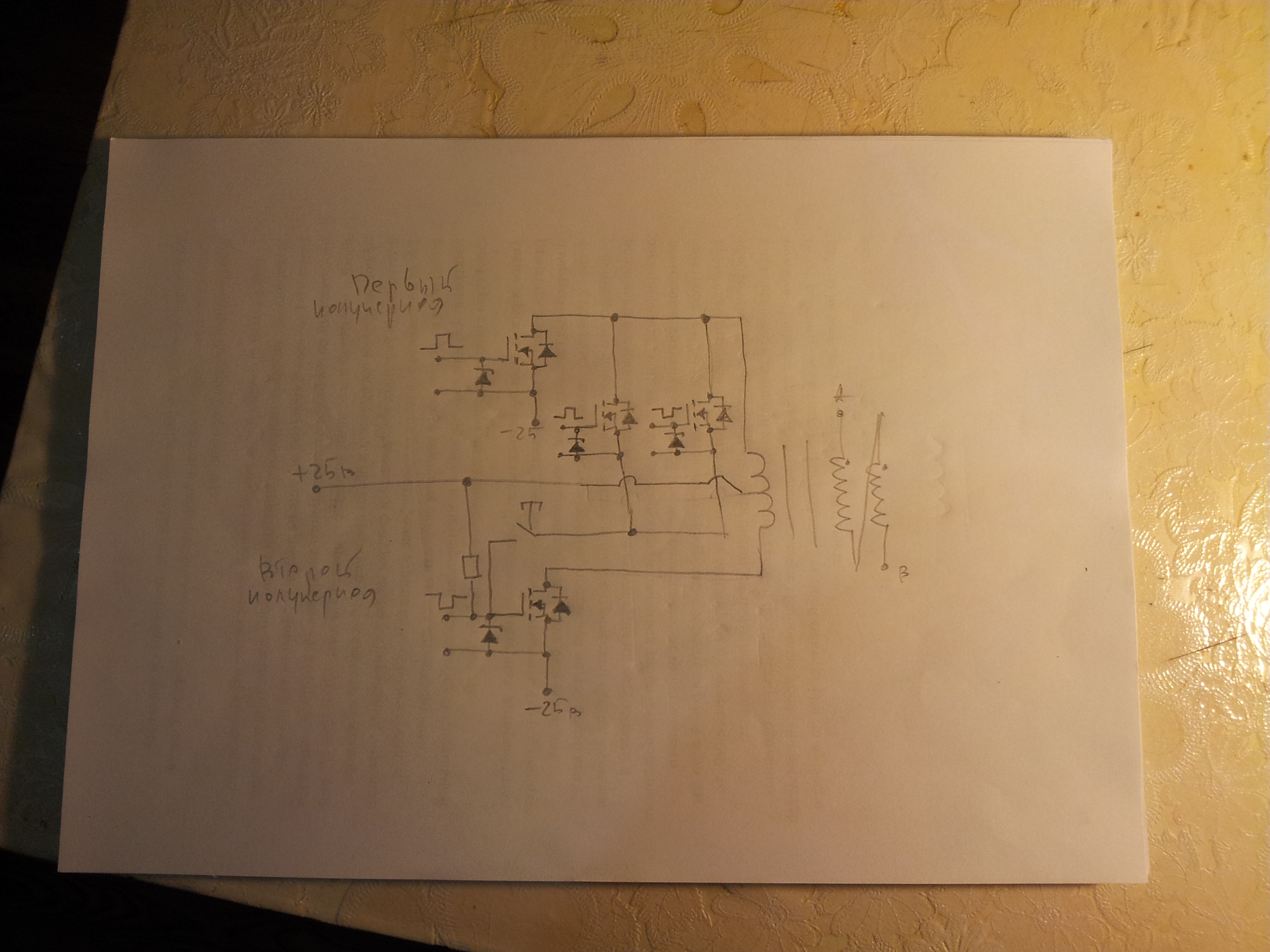

Схема на данный момент...

Оезультат по схеме выше:

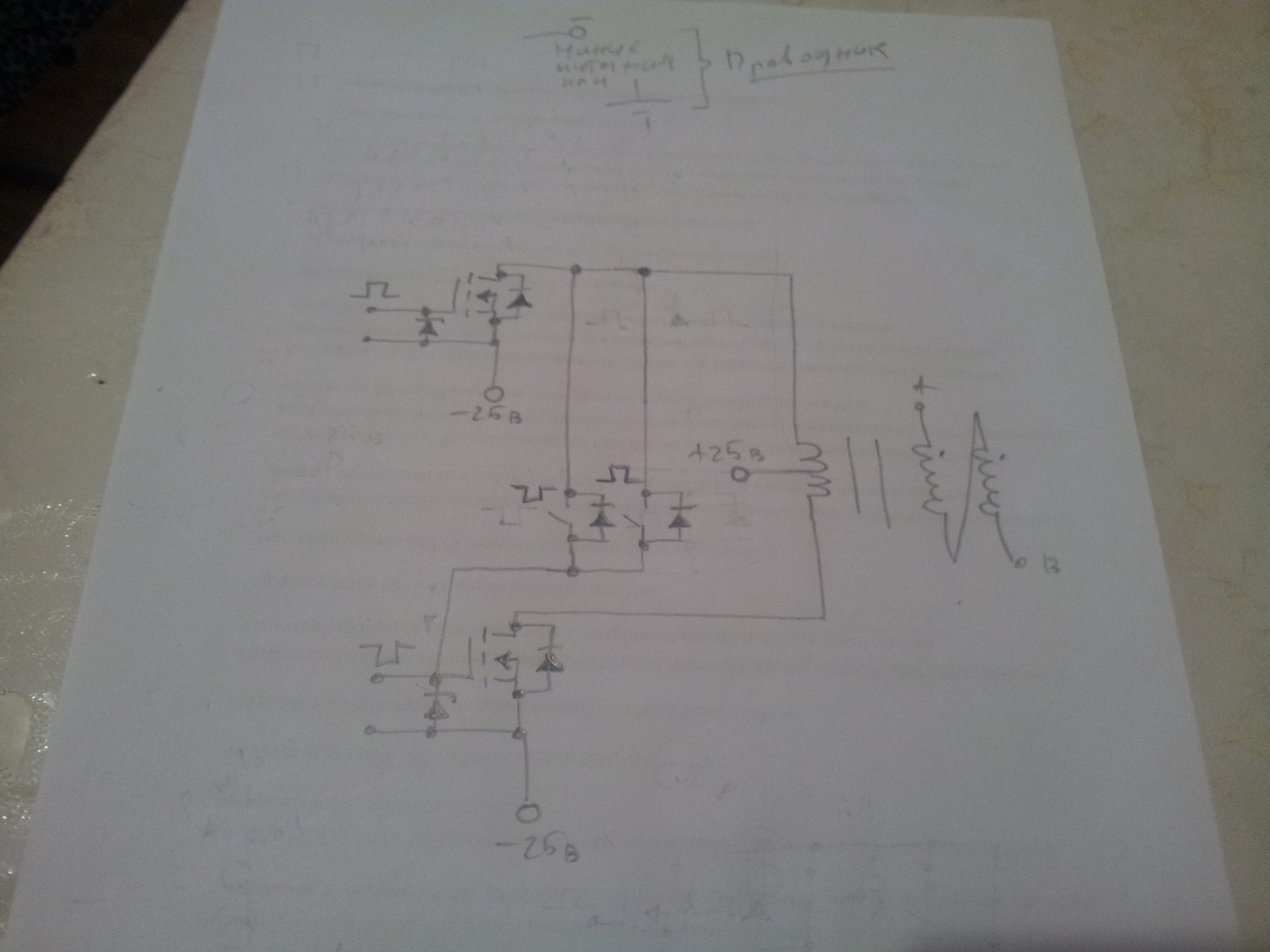

Текущая схема: все манипуляции происходят на нижнем плече, с ключем работающем во втором полупериоде, так как именно во втором полупериоде идёт формирование копий электронов из первого пооупериода, по этому мы берем смешанный сигнал с верхнего плеча и подаем его на завтвор нижнего ключа, для формиррвания вольт и ампер, а также магнитного момента и заряда...
