Анализ установки Васмус
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Шаг 1.
В трансе на базе ленты пермаллоя циркулирует энергия мощности до 400 ват.
Энергия транса снимается через витки провода ( допишите количество сами по видео)
для питания нагрузки (лампочки) через модулятор на базе СИМИСТОРА.
Шаг 2.
Коммутатор колебательного контура собран на базе, скорее всего продвинутой лампы
“энергосберегайки “ (с входным фильтром и кстати питание не менее 120 вольт AC).
То есть балласт энергосберегайки генерирует импульс ,может пару периодов ,а не один
(магнитного поля) что бы ка то сдвинуть поле теслы-качера.
Идея метода. по моему Jonson… могу с ходу и ошибиться написание автора…
Чтобы накачать “энергосберегайку” нужен инвертор
(походу он под черной изоленте под платой на виду)
Тут главное начать двигаться в теме, ставить опыты и размещать результаты…
Шаг 3.
Пора собрать макет "Тесла-Качер" на 12 вольт (чтоб не фетонела фитонкой)
и индуктор доп. катушки, на базе свернутой ленты меди.
Кидать импульсы и смотреть реакцию под нагрузкой лежачей катушки….
Поймите, на этой херне (свободная энергия – НЕ ЗАРАБОТАТЬ !!! НИКОГДА !!!.)
Устройство промышленного исполнения копируется китайцами на ура !!!
и расходится по миру ...
Так я не понимаю до сих пор людей , у которых в руках (Благо, прогресс, 3-я мировая война, передел мира… и хрен знает еще , а они еще философствуют о благе и вреде…)
В плечи схему и настройку, дальше это все доработают до заводского исполнения….
И будем двигаться дальше (имея вечную батарейку)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
www.youtube.com/channel/UCILEE40HKtAtLsnnwYAe75Q
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ключевые слова Васмуса, которые сподвигли меня следующую схему (см нижу)
"..На первом видео в резонаторе использовался переделанный балласт от энергосберегайки 20 Ватт..."
Чтобы понять чем баласт нам может быть полезен нужно четко понимать - как он работает, при всей простоте схемы
я бы выделил следующие моменты в работе баласта:
- он не включается Без нагрузки (!) именно поэтому требуется переделка
- частота работы баласта меняется - в зависимости от подключенной нагрузки (На холостом ходу частота автоколебаний 26 кГц, под нагрузкой 20W 32 кГц), в зависимости от варианта доработки (Генерация без нагрузки 29 кГц, под нагрузкой 100 Вт - 90 кГц.)
1. Переделка васмуса обеспечивала его включение под особенность нагрузки (не лампа), очевидно что нагрузка индуктивная
2. особенности изменения частоты работы в зависимости - Васмус использовал данные подстроечные возможности схемы (как видим без всяких TL-ок)

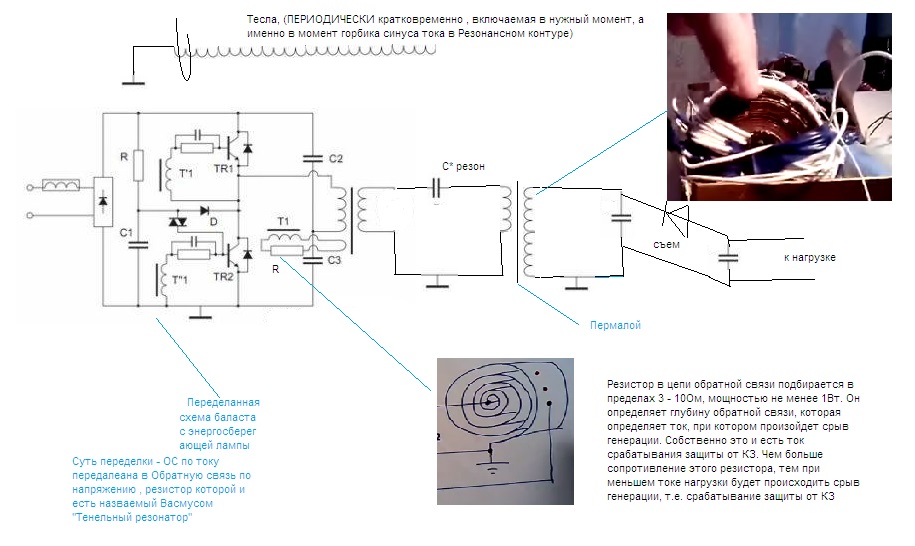

Думаю получается, что-то вроде этого:
Как видите - так называемые "ТУнельный резонатор" в моей версии - это просто РЕЗИСТОР, сопротивление которого можно менять в зависимости от точки подключения на поверхности спирали (косвенно это подтверждается отсутвием данной спирали в первом видео Васмуса, в котором он использовал обычный переменный резистор)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Vikt пишет: Здравствуйте!
Вложение не найдено
Думаю Mibii качер работает постоянно.
Туннельный резонатор -- это есть ничто иное,как автогенератор,который подстраивается под *качер*(гармоники,биения)
Ведь все видели,как моргает лампа на качере?-
-- Ну вот!
- Работает другой генератор,близкий или кратный по частотам с качером.
Скорее всего васмус настраивал свой резонатор в авто-генераторном режиме,без качера ,как он говорил на 1.5Мгц,
ну и если судить по длинне ленты и ширине резонатора,то здесь запросто мегаГерцы
не думаю, что там есть автоподстройки .. ФАПЧи.. отрицательные ЭДС, .. все на поверхности, а мы усложняем,
вон даже у Калабухова в последней установке на 4 киловата - ФАПЧА нет, хотя, до этого он с ним эксперементировал, видимо пришел к выводу что без него проще или лучше (?)
У васмуса, тоже очевидна простота установки, уверен, что принцип работы у обоих один и тот же. (только разные частоты , думаю у Васмуса установка более высокочастотная)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Васмус заряжает конденсаторы от обратки. И спускает их на нагрузку. У Кулабухова обратки нет так как все проталкивается кратностями.
Проще говоря у Васмуса при столкновении импульсов идёт обратка, а у Руслана импульсом проталкивается ток и нету влияния на источник.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

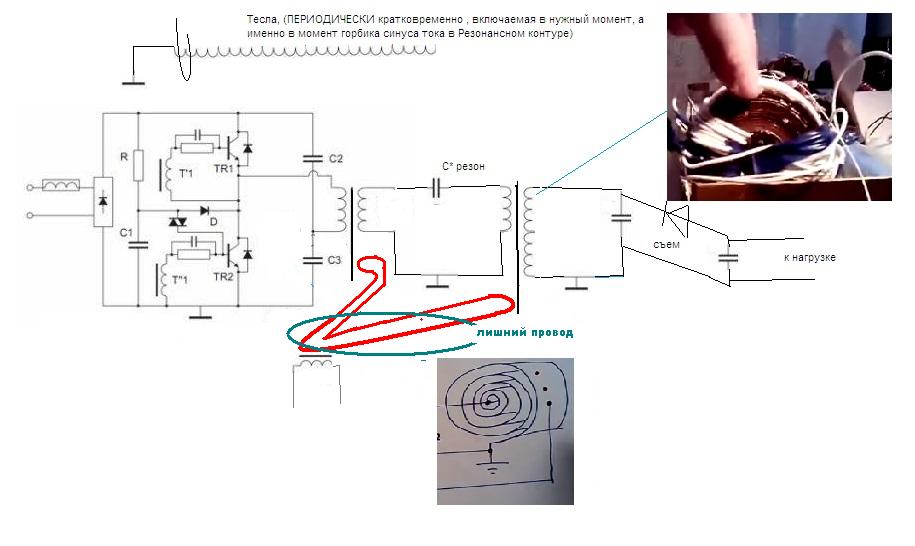

Идея дорисовки в том, что это не резистор, а просто смотан лишний провод, на токовом витке связи. Разрядник заменен на симистор и нагрузку но нужен от разряника был ВЧ шум. Вот уже этот шум , заменен, качером.mibii пишет: очевидно, что переделанный баласт - играет роль того же пуш-пула у Акулы
Ключевые слова Васмуса, которые сподвигли меня следующую схему (см нижу)
"..На первом видео в резонаторе использовался переделанный балласт от энергосберегайки 20 Ватт..."
Чтобы понять чем баласт нам может быть полезен нужно четко понимать - как он работает, при всей простоте схемы
я бы выделил следующие моменты в работе баласта:
- он не включается Без нагрузки (!) именно поэтому требуется переделка
- частота работы баласта меняется - в зависимости от подключенной нагрузки (На холостом ходу частота автоколебаний 26 кГц, под нагрузкой 20W 32 кГц), в зависимости от варианта доработки (Генерация без нагрузки 29 кГц, под нагрузкой 100 Вт - 90 кГц.)
1. Переделка васмуса обеспечивала его включение под особенность нагрузки (не лампа), очевидно что нагрузка индуктивная
2. особенности изменения частоты работы в зависимости - Васмус использовал данные подстроечные возможности схемы (как видим без всяких TL-ок)
Думаю получается, что-то вроде этого:
Как видите - так называемые "ТУнельный резонатор" в моей версии - это просто РЕЗИСТОР, сопротивление которого можно менять в зависимости от точки подключения на поверхности спирали (косвенно это подтверждается отсутвием данной спирали в первом видео Васмуса, в котором он использовал обычный переменный резистор)
То что заработает эта схема я не сомневаюсь, только сомневаюся будет ли это схема Васмуса? У него может , что то оригинальней придумано?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Сделайте просто емкостную спиральнуй антенну (почитайте про диполь Теслы), эффективность будет в разы больше.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Есть кто собирает установку по типу "Vasmus" ?
Хотелось бы разобраться со всеми составляющими этой установки.
Установка состоит из :
1 Тесла
2 Приемная катушка
3 Дроссель приемной катушки .
4 Резонатор
5 Модулятор
6 Сумматор
7 система управления.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Классическая катушка.
Питание теслы самый простой качер на одном транзисторе и никакой обратной связи.
По напряжению качер должен запитываться от 9 вольт, в последующих видео напряжение запуска стало 12 вольт
Нету антенны и емкностного конденсатора... есть проводок длинной 10см примерно рядом с ним он ставит ламп.
..По длине намотки частота примерная будет от 1-до 2мГц.
.. Еще одно замечание во всех видео стоит на Тесле у него Лампа.. у меня так же горит и без неё у меня так же не фитонит
В одном из видео он писал что использует гальваническую развязку качера от системы, как не приглядывался не увидел нигде
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
