Анализ Установки без качера

кт926 у Белкина не просто от балды ведь стоит? не только из-за того что у него напряжение 150 в коллектор эмиттер, что бы фронт был как можно короче - необходимо применение ВЧ транзисторов, вобщем я думаю пойдет любой ВЧ транзистор с граничной частотой более 50 МГц, и напряжением более 150 В, конечно 600 В это хорошо, но не надо забывать про другие параметры.

EnergyStar пишет: кт926 у Белкина не просто от балды ведь стоит? не только из-за того что у него напряжение 150 в коллектор эмиттер, что бы фронт был как можно короче

там пофиг на фронты транзистора, там главное чтобы ферритовое колечко насытилось и стало деревянным.

Engine пишет: там пофиг на фронты транзистора, там главное чтобы ферритовое колечко насытилось и стало деревянным.

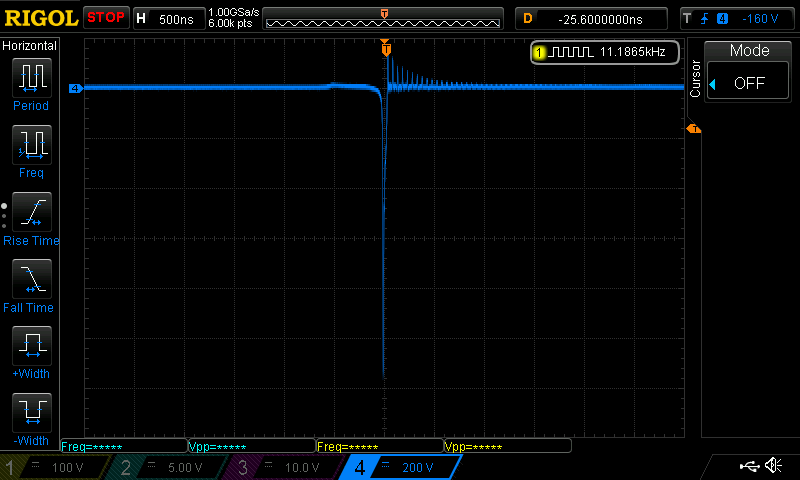

Подтверждаю, фронты ключа практически никакой роли не играют. Я проверял на разных полевиках и IGBT транзисторах, результат был примерно одинаковый. Вот результат на IRFP460 - передний фронт 11нс, амплитуда почти 1.2кв.

Russo Красатища!

Viaceslav_C_ пишет: Russo Красатища!

Импульс хороший получился, но как я только не крутил эту телегу, никаких намёков на СЕ не обнаружил. Этот импульс хорошо "взбадривал" индуктор. На осциллограмме бирюзовый луч - токовое кольцо на индукторе.

Russo посмотри на осликограмму , индуктор - мёртвый.

у меня задача!_) есть 2 генератора на tl494 включены синхронно (5 и 6 нога соединены, L С контур только на одной микрухе) мне нужно изменять фазу на втором генераторе относительно первого на 180 градусов ... не подскажете как это сделать? схемы может какие либо есть?

centrklik пишет: у меня задача!_) есть 2 генератора на tl494 включены синхронно (5 и 6 нога соединены, L С контур только на одной микрухе) мне нужно изменять фазу на втором генераторе относительно первого на 180 градусов ... не подскажете как это сделать? схемы может какие либо есть?

Поменяй местами сигналы с выходов второй микрухи. Они сдвинуты друг относительно друга на 180°

Converter пишет:

cosmolv пишет: Привет Logos

Сам не проверял, я тут вот такое пока делаю, еще не закончил...

HCT серия логики имеет max. 20 мА на корпус. Этого не достаточно для управления затвором IGBT с нормальным фронтом.

Посмотреть бы осцылки на разъеме Х2 ...
С такими детальками уже можно бетонные перекрытия просвечивать насквозь

я не правильно выразился от 0 до 180 градусов менять мне нужно... может есть у кого схемки фазовращателя) частота примерно 8 кГц... очень надо ...
