ТЕМА: Выставка

Выставка 2 года 7 мес. назад #4995

  • VOYAGE
  • VOYAGE аватар
  • Не в сети
  • Модератор
  • Сообщений: 1013
  • Спасибо получено: 509
Здесь выставляем свои поделки. Качество исполнения приветствуется. Давайте приложим руки - для себя же делаем! B)
Пишите в СООТВЕТСТВУЮЩИХ темах раздела!
Мой Канал в ТыТруба
ПРАВИЛА ФОРУМА
Гости не могут отвечать на сообщения.
Спасибо сказали: doktorsvet, nndgold

Выставка 2 года 7 мес. назад #6226

  • rinus
  • rinus аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 90
  • Спасибо получено: 113
Моё поделие. Решил каждый блок делать на отдельной плате. Так проще будет модернизировать. Первичка горшка намотана бифилярно. Так удалось уменьшить звон при коммутации ключей.
Вложения:
Пока ещё не поздно, нам сделать установку!
Последнее редактирование: 2 года 7 мес. назад от rinus.
Гости не могут отвечать на сообщения.
Спасибо сказали: VOYAGE, Yuripioner76, Vasilius, dozor, toma, Freeng, ismael_34, Pulse, AlexFree, Jirkason, nndgold, UmkaBob, m1m2, Spawn, freeenergy

Выставка 2 года 7 мес. назад #6242

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 39
  • Спасибо получено: 2
rinus пишет:
Моё поделие. Решил каждый блок делать на отдельной плате. Так проще будет модернизировать. Первичка горшка намотана бифилярно. Так удалось уменьшить звон при коммутации ключей.

Неплохо и симпатично.
Было бы неплохо, если бы ты вместо 123 и т.д., каждую плату назвал своим именем... :)
Гости не могут отвечать на сообщения.

Выставка 2 года 7 мес. назад #6243

  • VladimirFM
  • VladimirFM аватар
  • Не в сети
  • Пользователь заблокирован
  • Хочешь врать? Лучше молчи!
  • Сообщений: 171
  • Спасибо получено: 152
rinus пишет:
Моё поделие. Решил каждый блок делать на отдельной плате. Так проще будет модернизировать. Первичка горшка намотана бифилярно. Так удалось уменьшить звон при коммутации ключей.

Супер! А кондёры вимовские? Где покупали ссыль не дадите?
Вложения:
Последнее редактирование: 2 года 7 мес. назад от VladimirFM.
Гости не могут отвечать на сообщения.
Спасибо сказали: m1m2

Выставка 2 года 7 мес. назад #6331

  • rinus
  • rinus аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 90
  • Спасибо получено: 113
pison.84 пишет:
это рабочая установка?
Нет, пока не добился вв импульсов на пике синуса. От качера появляется борода, но не более того. Вот бы Руслан подсказал, как их добыть :)
Пока ещё не поздно, нам сделать установку!
Последнее редактирование: 2 года 7 мес. назад от rinus.
Гости не могут отвечать на сообщения.

Выставка 2 года 6 мес. назад #7063

  • rinus
  • rinus аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 90
  • Спасибо получено: 113
nndgold пишет:
Неплохо и симпатично.
Было бы неплохо, если бы ты вместо 123 и т.д., каждую плату назвал своим именем... :)
Архив с платами.
Вложения:
Пока ещё не поздно, нам сделать установку!
Последнее редактирование: 2 года 6 мес. назад от rinus.
Гости не могут отвечать на сообщения.
Спасибо сказали: Yuripioner76, Alex_75, ismael_34, countah

Выставка 2 года 5 мес. назад #9293

  • AlexFree
  • AlexFree аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 33
  • Спасибо получено: 14
Мой пепелац, пока боле менее работает только качер :)
Вложения:
Да прибудет с вами СЕ
Гости не могут отвечать на сообщения.
Спасибо сказали: Неодим, m1m2

Схемы -2 2 года 5 мес. назад #9967

  • Неодим
  • Неодим аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 141
  • Спасибо получено: 171
Вот собрал схемы и решил показать.Если админ решит что не в теме - пусть перенесет в видео.Просто в этой теме мы общаемся с человеком который нам помог и видео в частности и для него.
Гости не могут отвечать на сообщения.
Спасибо сказали: VOYAGE, Yuripioner76, .san, Vader, Freeng, 12358, Tyaplya, sasha001, countah, Viktor

Схемы -2 2 года 5 мес. назад #9978

  • Vader
  • Vader аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 20
  • Спасибо получено: 58

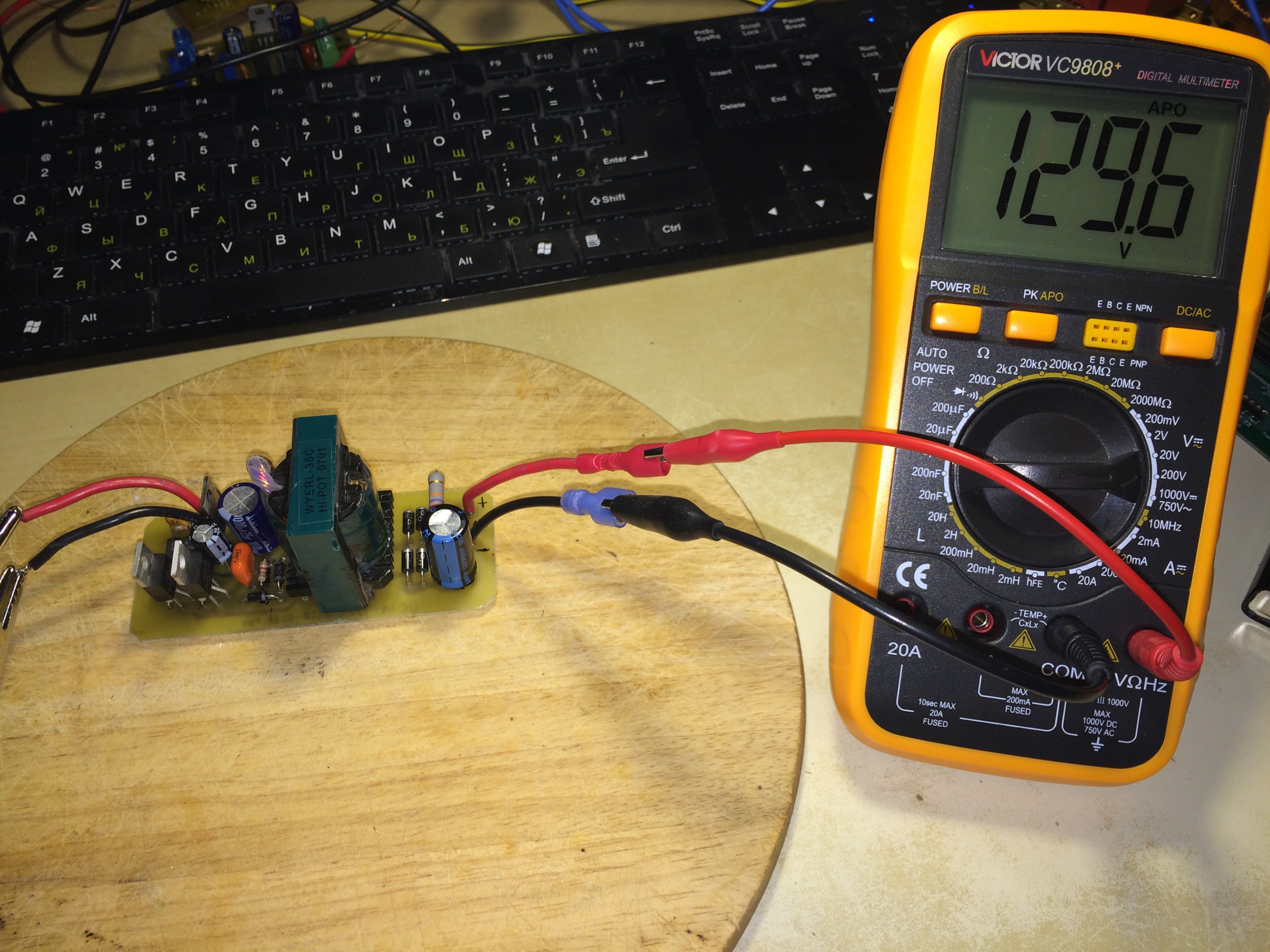

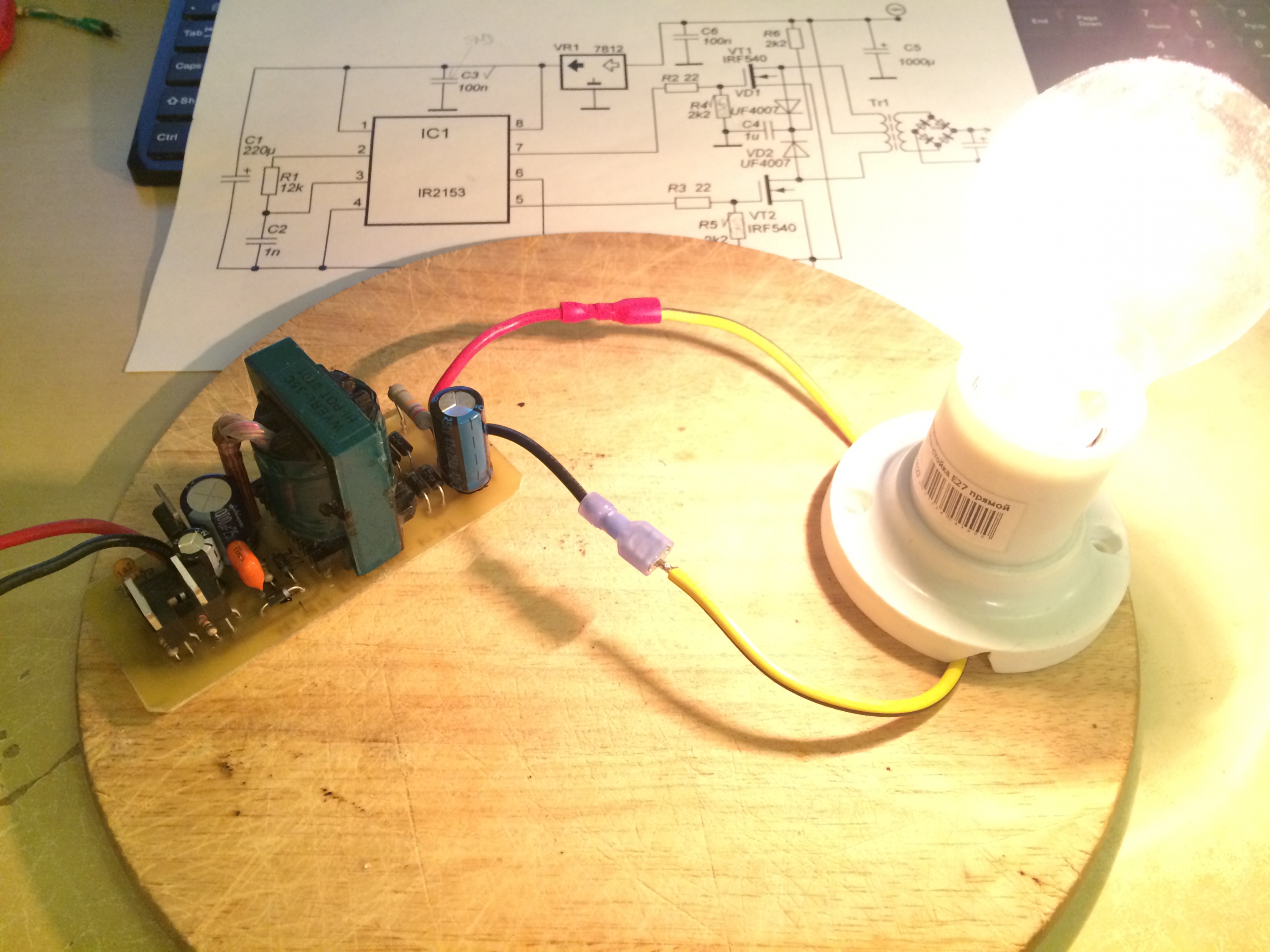

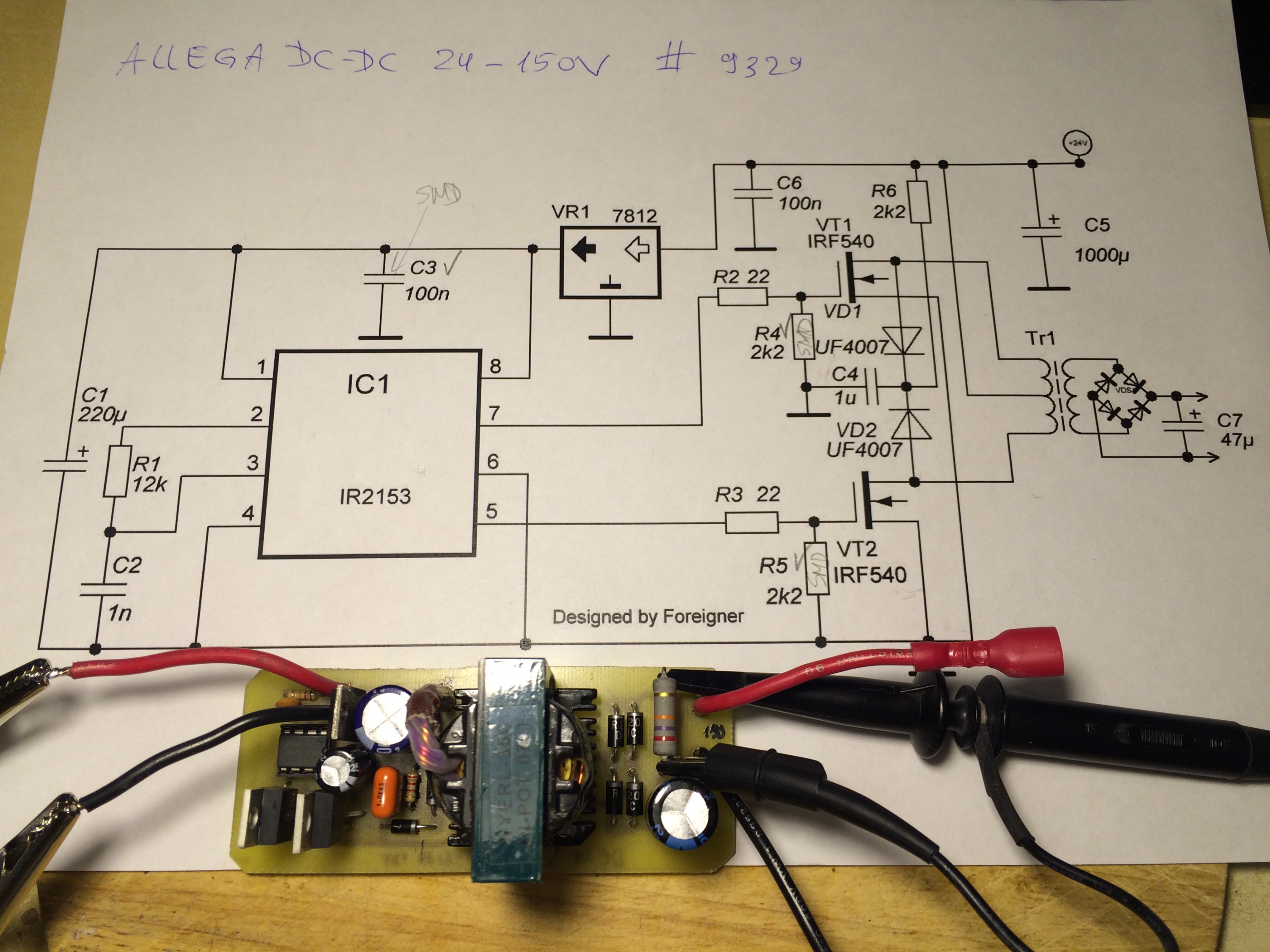

Я тоже, наконец, допилил DC24-150V по схеме из поста #9799. Напряжение на выходе получилось 130V. Наверное, этого достаточно?
Заработало сразу. Ток ХХ 0.09А, частота 63.4 кГц.
Спасибо Олегу!








Гости не могут отвечать на сообщения.
Спасибо сказали: Yuripioner76, Фёдор, toma, 12358, Неодим, countah, Viktor, Foreigner

Анализ Установки с качером 2 года 5 мес. назад #10224

  • morrrisss
  • morrrisss аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 126
  • Спасибо получено: 112
Установка N4 Руслана Кулабухова.Настройка системы

Последнее редактирование: 2 года 5 мес. назад от morrrisss.
Гости не могут отвечать на сообщения.
Спасибо сказали: Vader, Freeng, Неодим, Tyaplya, countah

Выставка 2 года 5 мес. назад #10243

  • Vader
  • Vader аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 20
  • Спасибо получено: 58

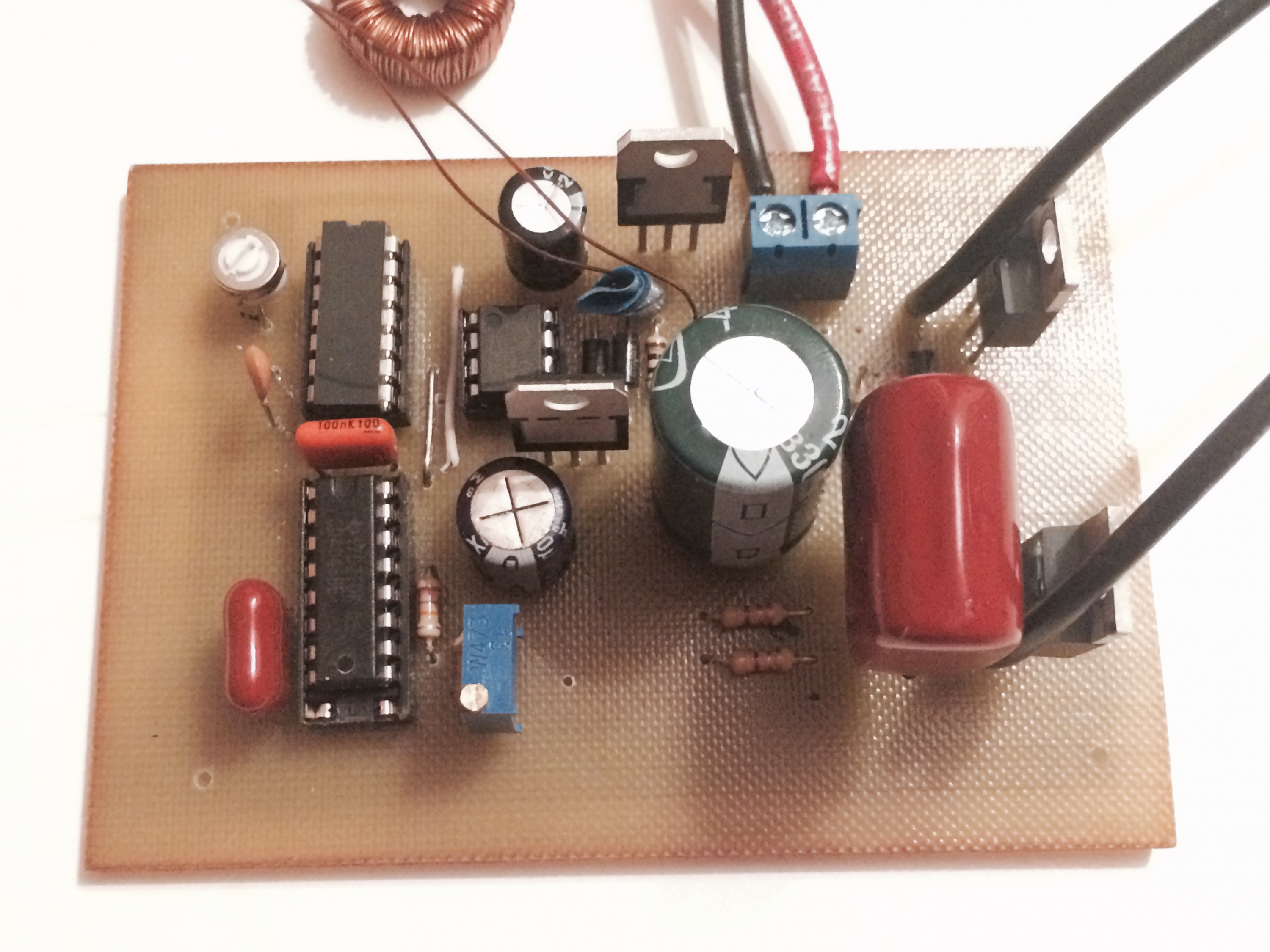

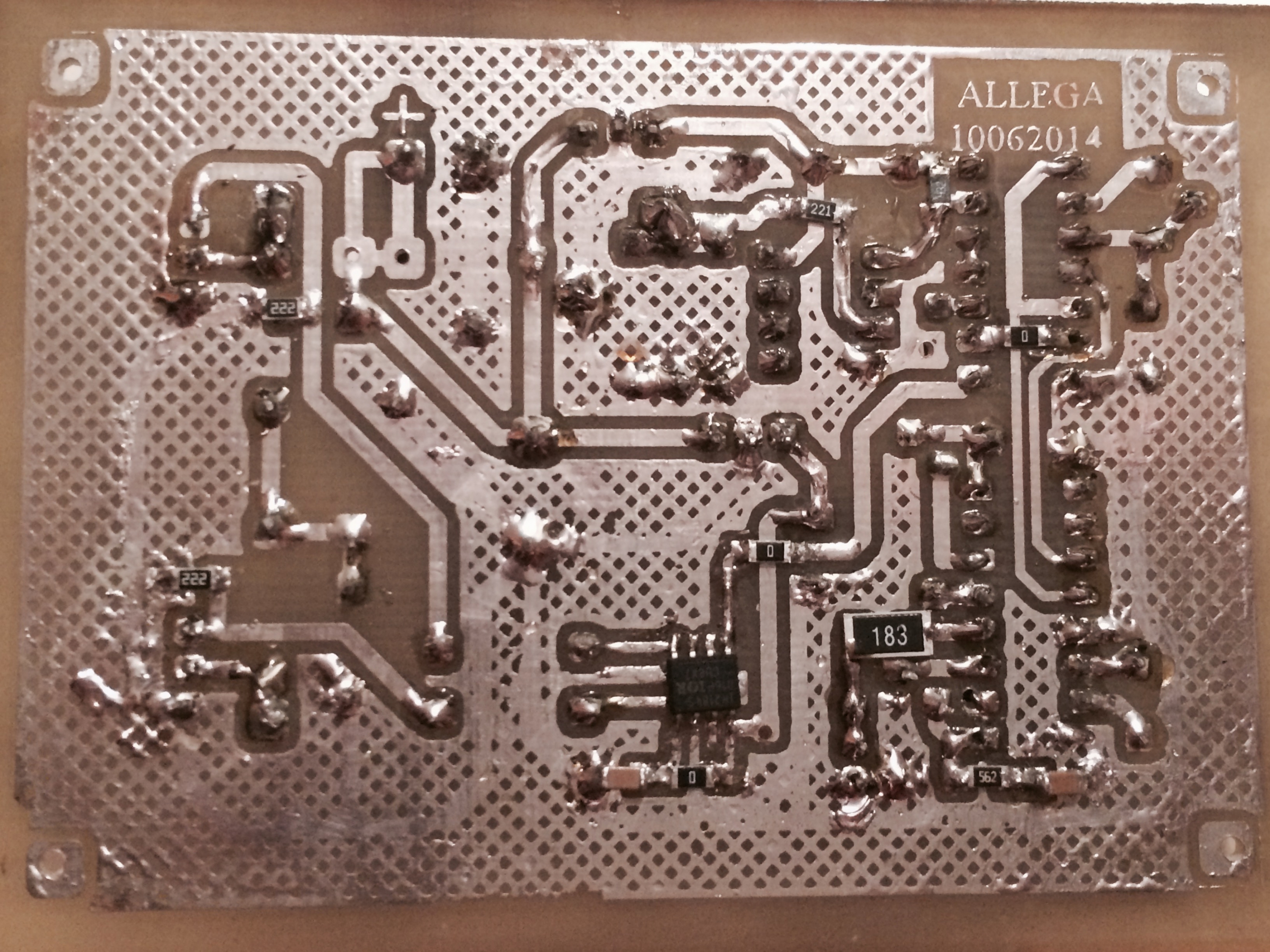

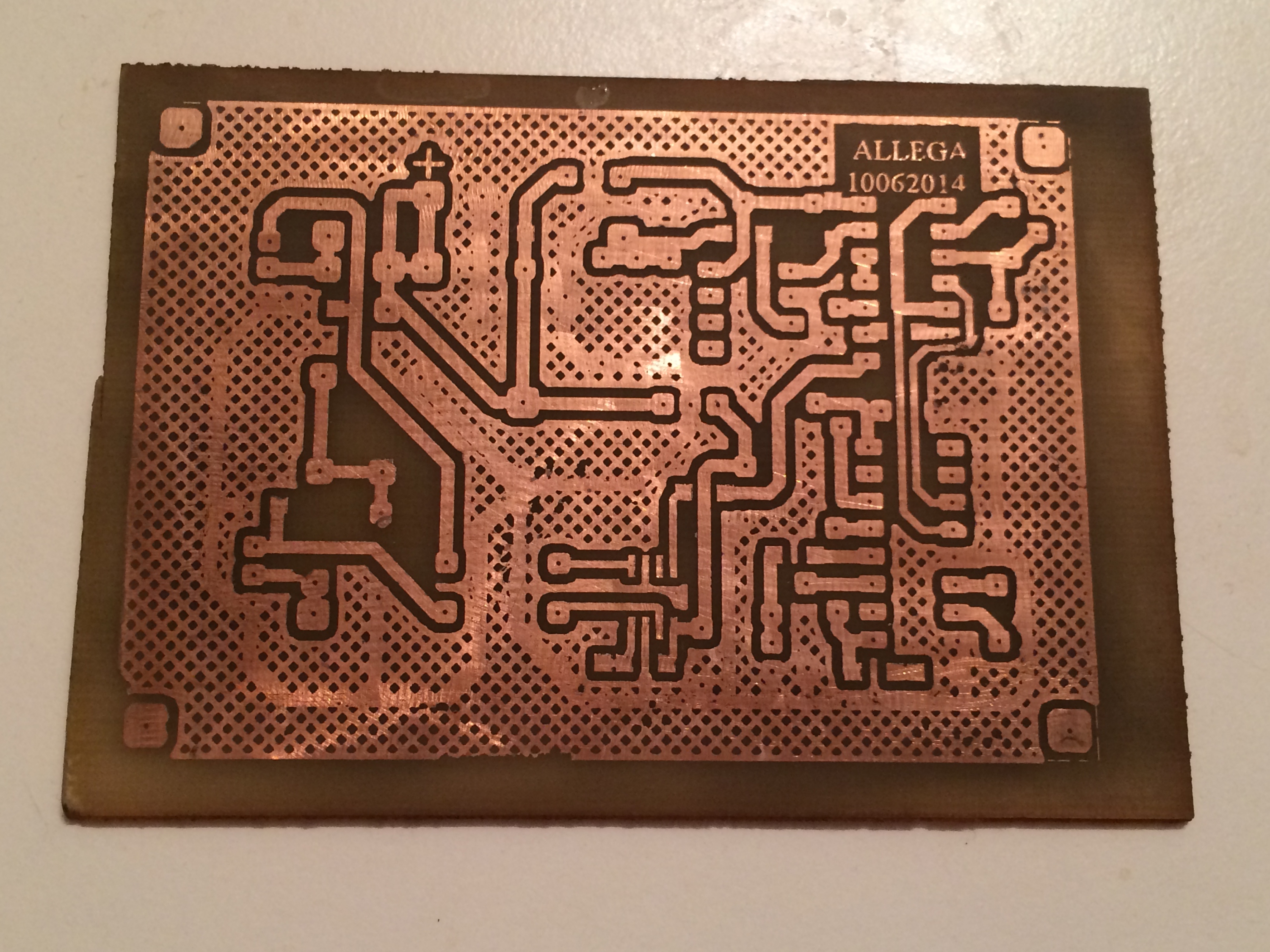

Пуш-пулл с автоподстройкой частоты по схеме Олега отсюда -
realstrannik.com/forum/ustanovka-kulabuk....html?start=108#9074
В новой ветке: realstrannik.com/forum/dosae-initiative/...foreigner.html#10758











Спаял, как мог. Немного поменял силовую часть - заменил ключи на IRFP260N и добавил защиту по TopRuslan7 (если надо, сфоткаю). Всё работает прекрасно, спасибо Олегу! Частота подстраивается, ток до 5А, все элементы холодные, включая ключи. Могу зажигать лампочку на гранате и индуктором греть гвозди докрасна :)
Последнее редактирование: 2 года 5 мес. назад от Vader.
Гости не могут отвечать на сообщения.
Спасибо сказали: VOYAGE, diod, Freeng, Tyaplya, Foreigner, arsen1990

Выставка 2 года 5 мес. назад #10283

  • Vader
  • Vader аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 20
  • Спасибо получено: 58
Подключил плату синхронизации. Делал так же по схеме Олега - realstrannik.com/forum/ustanovka-kulabuk....html?start=126#9192
Печатка: realstrannik.com/forum/ustanovka-kulabuk....html?start=126#9197

Всё заработало сразу (мы и не сомневались), за что Олегу ещё одно спасибо!





Жёлтый луч - сигнал с одного из затворов на плате пуш-пулл, синий луч - сигнал с платы синхронизации:





Импульсы можно двигать внутри периода и изменять ширину от 200 до 1000нс:





Под нагрузкой - в трубу вставлен огромный ржавый гвоздь, к выводам гранаты подключена лампа 95W. Потребление около 3А. Жёлтый луч показывает сигнал на резонансном конденсаторе. Немного ухудшились фронты импульсов с платы синхронизации.


Последнее редактирование: 2 года 5 мес. назад от Vader.
Гости не могут отвечать на сообщения.
Спасибо сказали: VOYAGE, Freeng, Tyaplya, Foreigner

Выставка 2 года 5 мес. назад #10783

  • Nakaev
  • Nakaev аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 102
  • Спасибо получено: 32
rinus Спасибо за схемы ! Ребята гляньте , все ли правильно подключил , в подклю
чении горшка все правильно ?
www.dropbox.com/s/2m20o23v75wpusj/1.0000?dl=0
https://www.dropbox.com/s/2m20o23v75wpusj/1.0000?dl=0
поступил сигнал что ссылки на фото не открываются ! если есть ресурс не блокирующий , подскажите !
www.dropbox.com/s/3u0uzug39fjny3r/2015-0...%2008.46.13.jpg?dl=0
Последнее редактирование: 2 года 5 мес. назад от Nakaev.
Гости не могут отвечать на сообщения.

Выставка 2 года 5 мес. назад #10810

  • Tyaplya
  • Tyaplya аватар
  • Не в сети
  • Захожу иногда
  • Сообщений: 67
  • Спасибо получено: 43
Собираю компоненты для сборки. Некоторые компоненты ещё не готовы.
Как видно индуктор на гранате намотан пока длинной в половину гранаты. Посмотрю что с этим делать во время испытаний.



Платы собирал по схемам rinus. Проверил на осциллографе всё работает. А там дальше видно будет.
То что касается того относительно тому и вообще оно и надо бы, а то как коснись чего и пожалуйста.
Последнее редактирование: 2 года 5 мес. назад от Tyaplya.
Гости не могут отвечать на сообщения.
Спасибо сказали: Vader

Схемы -2 2 года 5 мес. назад #11062

  • tesla-nsk
  • tesla-nsk аватар
  • Не в сети
  • Давно я тут
  • SKYPE: tesla-nsk
  • Сообщений: 97
  • Спасибо получено: 53
Vader пишет:
Я тоже, наконец, допилил DC24-150V по схеме из поста #9799. Напряжение на выходе получилось 130V. Наверное, этого достаточно?
Заработало сразу. Ток ХХ 0.09А, частота 63.4 кГц.
Спасибо Олегу!


Здравствуйте! Tr1 какие моточные данные или марка если готовый использовали, можете сообщить? С уважением.
В мире есть только одно благо – знание, и есть только одно зло – невежество
/Сократ/
Гости не могут отвечать на сообщения.
Спасибо сказали: Spawn

Схемы -2 2 года 5 мес. назад #11064

  • Vader
  • Vader аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 20
  • Спасибо получено: 58
tesla-nsk пишет:
Здравствуйте! Tr1 какие моточные данные или марка если готовый использовали, можете сообщить? С уважением.

Трансформатор из компьютерного блока питания, ERL-35C
Вложения:
Гости не могут отвечать на сообщения.
Спасибо сказали: tesla-nsk, Spawn

Схемы 2 года 1 нед. назад #22547

  • Exside
  • Exside аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 27
  • Спасибо получено: 91

Дело движется ( на зло лодырям…)








В этой жизни, главное "ЗАДВИГАТЬ" (двигаться вперед…)
Гости не могут отвечать на сообщения.
Спасибо сказали: Святолуг, diod, SergeyFX, AlexFree, igorek30, autonomia

Выставка 2 года 5 дн. назад #22844

  • SINDIKAT
  • SINDIKAT аватар
  • Не в сети
  • Новый участник
  • Сообщений: 7
  • Спасибо получено: 1
Предварительная такая сборка всего необходимого для БТГ.
Вложения:
Иван
Гости не могут отвечать на сообщения.
