ТЕМА: УКВ передатчик с частотной модуляцией без варикапа

УКВ передатчик с частотной модуляцией без варикапа 1 год 2 нед. назад #53001

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227

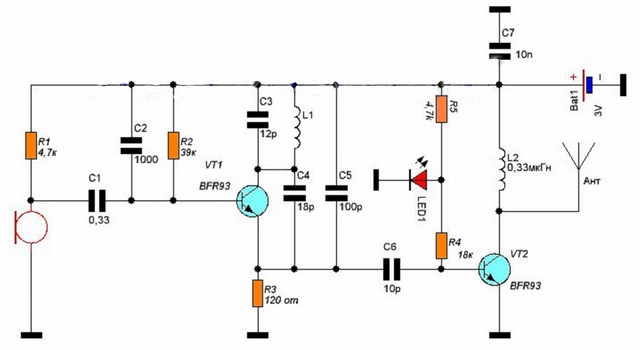

3 вольта radioskot.ru/publ/peredatchiki/ukv_peredatchik/11-1-0-570
9 вольт без усиливающего каскада cxem.net/radiomic/radiomic125.php
Счастья!
Последнее редактирование: 1 год 2 нед. назад от Святолуг.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53004

  • XYAMAN
  • XYAMAN аватар
  • Не в сети
  • Пользователь заблокирован
  • Сообщений: 453
  • Спасибо получено: 307
Без чего ? :woohoo:
Гости не могут отвечать на сообщения.
Спасибо сказали: Alfic

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53005

  • prishelec
  • prishelec аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 431
  • Спасибо получено: 191

:blink: :S :woohoo:
А где он должен быть ? Варистор ?!? :woohoo: :woohoo: :woohoo:
Последнее редактирование: 1 год 2 нед. назад от prishelec.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53007

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
prishelec пишет:

:blink: :S :woohoo:
А где он должен быть ? Варистор ?!? :woohoo: :woohoo: :woohoo:
Это надо разбираться в схемах и знать, не для этого я схему создал,чтоб на из любопытчтва вопросы отвечать.
Счастья!
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53008

  • prishelec
  • prishelec аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 431
  • Спасибо получено: 191
А шо тут непонятного в схеме ? Я такие в радиокружке делал , тренировался паять в первом классе ..... Ну и шо тут неясного !? .....
:blink:
Я не говорил, что тут что-то не ясное. Святолуг.
Последнее редактирование: 1 год 2 нед. назад от Святолуг.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53009

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
Видемо варистор с варикапом перепутал.
Счастья!
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53011

  • prishelec
  • prishelec аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 431
  • Спасибо получено: 191
Святолуг пишет:
Видемо варистор с варикапом перепутал.
Ладно , начнем с начала ........
И шо неясного в этой схеме без варикапа !??? :blink:
Тогда , зададим вопрос по другому . Чем интересна эта схема ?
Последнее редактирование: 1 год 2 нед. назад от prishelec.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53012

  • Виталий
  • Виталий аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 114
  • Спасибо получено: 91
www.google.com.ua/search?q=%D0%A3%D0%9A%...IMg&biw=1024&bih=649
Брать "по РАЗУМУ", не нервничайте. Расслабьтесь. Просто ЛугСвятой ,как обычно, обозвал ВАРИКАП - ВАРИСТОРОМ. Всё.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53013

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
prishelec пишет:
Святолуг пишет:
Видемо варистор с варикапом перепутал.
Ладно , начнем с начала ........
И шо неясного в этой схеме без варикапа !??? :blink:
Тогда , зададим вопрос по другому . Чем интересна эта схема ?
То что частотная модуляция делаеться без варикапа.
Счастья!
Последнее редактирование: 1 год 2 нед. назад от Святолуг.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53015

  • prishelec
  • prishelec аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 431
  • Спасибо получено: 191
Святолуг пишет:
prishelec пишет:
Святолуг пишет:
Видемо варистор с варикапом перепутал.
Ладно , начнем с начала ........
И шо неясного в этой схеме без варикапа !??? :blink:
Тогда , зададим вопрос по другому . Чем интересна эта схема ?
То что частотная модуляция делаеться без варикапа.
Боже мой ,
Да почитайте же вы методы получения модуляции лабораторных уровней и методы получения "промышленным способом" на мощных радиостанциях.
Я наверное открою для вас бооольшущую тайну , но ФМ в пром условиях получают из ЧМ , а иногда из АМ . И в каждой из модуляций присутствует другой вид. И если послушать ( ну или посмотреть по спектру) , то этот передатчик нормально примется приемником ЧМ и даже ( при изменении параметра светодиода ) в АМ . Хоть в АМ он и так звучать будет , но чуточку выше искажения .
Почитайте букварь , и вопросы отпадут сами , а лучше повторите и побалуйтесь , он прекрасно перестраивается от 50 до 430 мГц , послушайте его приемником ( ФМ , ЧМ , АМ , ) на разном удалении И ДА ОТКРОЕТСЯ ВАМ ТАЙНА ВЕЛИКАЯ !
Нечего тут обсуждать . все даже не обсосано , а обглодано , еще в радиокружках .
Схем таких миллион , на разную дальность , чувствительность микрофона и прочее...... Радиомикрофон голимый ......
:woohoo: :woohoo: :woohoo: :woohoo: :woohoo:
Последнее редактирование: 1 год 2 нед. назад от prishelec.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53019

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
Я и не говорил, что тут есть что обсудать, просто для себя схему выложил, чтоб под рукой была.
Но у меня передатчик АМ и на втором транзисторе ещё мало помех, а на третем уже немало и от них очень сложно избавиться, я предположил может потому ,что там амплитудная модуляция. В этой схеме стоит С5, вероятно он и делает частотную модуляцию.
Счастья!
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53021

  • prishelec
  • prishelec аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 431
  • Спасибо получено: 191
Святолуг пишет:
Я и не говорил, что тут есть что обсудать, просто для себя схему выложил, чтоб под рукой была.
Но у меня передатчик АМ и на втором транзисторе ещё мало помех, а на третем уже немало и от них очень сложно избавиться, я предположил может потому ,что там амплитудная модуляция. В этой схеме стоит С5, вероятно он и делает частотную модуляцию.
С5 и С6 выполняют несколько функций .
Это регулировка отрицательной обратной связи генератора на ВЧ ,
Это согласование генератора и УМ ,
Это регулировка максимального уровня возбуждения оконечного каскада , с целью достижения максимума выходной мощности , минимума паразитной АМ .......
Какие еще непонятки ?!
:woohoo: :woohoo: :woohoo:
А ЧМ в этой схеме получается при изменении рабочей точки транзистора генератора , путем изменения тока Б-Э транзистора . При этом меняется емкость перехода и параметры как положительной . так и отрицательной обратной связи . Поскольку обратная связь по ВЧ , то само собой , это приводит к изменению частоты генератора .......
Шо ище ?!.........

А мы СЭ ищем ! Мультвибраторы паять ! Долго ! Пока не поймешь откуда ЧМ модуляция в этом радиомикрофоне ,,,,,,
Последнее редактирование: 1 год 2 нед. назад от prishelec.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53022

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
Значит этот автогенератор подаёт (от эмитера через С6) на VT2 транзистора частотномодулированый сигнал с АМ модуляцией или только с ЧМ модуляцией?
Счастья!
Последнее редактирование: 1 год 2 нед. назад от Святолуг.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53023

  • prishelec
  • prishelec аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 431
  • Спасибо получено: 191
Святолуг пишет:
Значит этот автогенератор подаёт (от эмитера через С6) на VT2 транзистора частотномодулированый сигнал с АМ модуляцией или только с ЧМ модуляцией?
Там все три вида модуляции .
НО
ЧМ , ФМ , АМ соотносятся примерно 1 : 0.6 : 0.6
Потом режимом выходного каскада ты доводишь до соотношения 1 : 0.5 : 0.2 ( ну примерно ) .....
а дальше твой приемник уже работает.
поскольку ФМ демодулятор вполне сносно переносит ЧМ , то ты получишь на выходе приемника четкий сигнал ( при правильной настройке передатчика ) , и даже не будешь знать , что там в основном ЧМ а не ФМ.......
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53025

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
ФМ это и есть ЧМ.
ФМ это френкуенци модулатион. А ЧМ, это частотная модуляция, то есть то само, только ФМ по англиски.
Счастья!
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53029

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
Сегодня обиграл компьютер, программу на виднов 7 Chess Titan. То есть шахматы на 10 уровне. Конечно я хитрил и делал шаги назад, когда глупый ход делал, но даже это делая трудно обыграть на 9 уровне, не говоря о 10. На десятом на моём компьютере ДЕЛЛ ВОСТРО 1015 думает компьютер около 15-20 секунд перед каждым ходом. Так что какой бы там хитрый алгоритм не был бы заложен обыграть реально. Но учитывая что человек может где-то что-то проморгать, не заметить, не внимательность проявить, а компьютер этого не может сделать, то играя без обратных шагов, думаю самому профисионалу было бы сложно его обиграть. Каспаровский бы наверняка бы мог ему иногда проигрывать. Он тогда, много лет назад говорил, что ещё несколько лет и человеку без шансов будет обиграть компьютер.
Эта игра в каталоге Games находиться. Можете попробовать обиграть на 10 уровне и написать как у вас получилось.
Счастья!
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53031

  • Святолуг
  • Святолуг аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 1233
  • Спасибо получено: 227
На приёмниках есть только частотная модуляция и амплитудная модуляция. Фазовой модуляции нет.
Возможно там и фазовая модуляция, но мне не важно какая там модуляция, главное, чтоб шумов небыло,у радиостанцй такой чистый сигнал, а у меня 50 герц наводка лезит, не пойму как они такой чистый сигнал делают, вот и предполагаю, что там сам генератор уже частотную модуляцию делает, а у меня может смешанна частотная с амплитудной модуляцией, но частотная не значительная, поэтому и шум большой. А если сигнал увеличить подаваемый на транзистор генератора, тогда такие счелки слышны неприятные, такие шумы, какбы частота сбиваеться, когда громкость достигает уровня определённого. Но это видемо только на цифровых радиоприёмниках. Либо может как раз так широко расходиться частотная модуляция, что приёмник не знает где засинхронизировать и сбиваеться, но почему так наводка прёт 50 герц тогда не пойму?
Счастья!
Последнее редактирование: 1 год 2 нед. назад от Святолуг.
Гости не могут отвечать на сообщения.

УКВ передатчик с частотной модуляцией без варистора 1 год 2 нед. назад #53033

  • prishelec
  • prishelec аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 431
  • Спасибо получено: 191
Святолуг пишет:
Сегодня обиграл компьютер, программу на виднов 7 Chess Titan. То есть шахматы на 10 уровне. Конечно я хитрил и делал шаги назад, когда глупый ход делал, но даже это делая трудно обыграть на 9 уровне, не говоря о 10. На десятом на моём компьютере ДЕЛЛ ВОСТРО 1015 думает компьютер около 15-20 секунд перед каждым ходом. Так что какой бы там хитрый алгоритм не был бы заложен обыграть реально. Но учитывая что человек может где-то что-то проморгать, не заметить, не внимательность проявить, а компьютер этого не может сделать, то играя без обратных шагов, думаю самому профисионалу было бы сложно его обиграть. Каспаровский бы наверняка бы мог ему иногда проигрывать. Он тогда, много лет назад говорил, что ещё несколько лет и человеку без шансов будет обиграть компьютер.
Эта игра в каталоге Games находиться. Можете попробовать обиграть на 10 уровне и написать как у вас получилось.
Я неплохо играю в шахматы . но не люблю их , потому как они отнимают много времени ............

С модуляцией дело обстоит так :
ЧМ : частота несущей изменяется по закону модулирующего сигнала , дивиация пропорциональна уровню модулирующего сигнала .
Частота модуляции определяет скорость дивиации .......
ФМ : Фаза несущей изменяется пропорционально частоте модулирующего сигнала , дивиация устанавливается в зависимости от стандарта демодулятора .....
Гости не могут отвечать на сообщения.
