Наведенное магнитное поле МП

Итак, мы получили на 1 входной 8 выходных импульсов. НО  все индуктивности и емкости имеют разброс. Следовательно время задержки может значительно отличаться от расчетного. А генератор работает на фиксированной частоте. Какой? Какой-то произвольной. Надо эту систему замкнуть! Для этого у нас есть незадействованная обмотка на последнем стержне. Генератор переводим в ждущий режим и запускаем импульсом с последнего стержня. Получили закольцованную систему, работающую на собственной частоте и не зависящую от разброса параметров, температуры и прочих возмущающих воздействий.

Но это еще не все...

Кто сказал, что в нашей системе должен циркулировать только один имульс? Заведем на генератор запускающий импульс не с последнего стержня а с 4-го (3-го или 5-го). Теперь в системе одновременно "бегают" два импульса. Выход соответственно увеличился в 2 раза. Можно увеличивать количество одновременно "бегающих" импульсов. Но тут возможен и перебор. Кроме того растет частота генератора, соответственно растет потребление, а выход увеличивается не в той же пропорции. Так что я думаю, что 2 или 3 импульсов будет достаточно.

В результате получили систему с автоматической подстройкой частоты. Система не идет в разнос на холостом ходу. Система работает при коротком замыкании в нагрузке (самозапит, если имеет место быть, то пропадает). В системе могут быть использованы любые материалы: железо, ферромагнетики, сегнетоэлектрики и др. На выходе высокочастотные однополярные импульсы, которые, через дополнительный трансформатор, можно преобразовать в удобное напряжение или ток. Потребление системы не меняется при изменении нагрузки от ХХ до КЗ.



Имеющий уши - услышит.

Имеющий мозги - поймет.

Имеющий руки - сделает.

viknel пишет: Кто сказал, что в нашей системе должен циркулировать только один имульс? Заведем на генератор запускающий импульс не с последнего стержня а с 4-го (3-го или 5-го). Теперь в системе одновременно "бегают" два импульса. Выход соответственно увеличился в 2 раза. Можно увеличивать количество одновременно "бегающих" импульсов. Но тут возможен и перебор. Кроме того растет частота генератора, соответственно растет потребление, а выход увеличивается не в той же пропорции. Так что я думаю, что 2 или 3 импульсов будет достаточно.

В результате получили систему с автоматической подстройкой частоты. Система не идет в разнос на холостом ходу. Система работает при коротком замыкании в нагрузке (самозапит, если имеет место быть, то пропадает). В системе могут быть использованы любые материалы: железо, ферромагнетики, сегнетоэлектрики и др. На выходе высокочастотные однополярные импульсы, которые, через дополнительный трансформатор, можно преобразовать в удобное напряжение или ток. Потребление системы не меняется при изменении нагрузки от ХХ до КЗ.



Имеющий уши - услышит.

Имеющий мозги - поймет.

Имеющий руки - сделает.

Практически проверено или только теория?

День добрый!
Первая прикидочная проверка рассуждений, изложенных выше:

1. Включение конденсаторов между параллельно соединенными катушками не приводит к смещению импульсов. Сигнал просто подсаживается.
2. Включение конденсаторов по второй схеме (последовательное включение катушек) приводит к появлению дополнительных "выбросов" на центральном стержне. Светодиод, подключенный в качестве нагрузки ощутимо светит ярче.

Вывод. Надо делать нормальный макет. Подбирать конденсаторы и замыкать схему по частоте.

Все оказалось не так просто. Для экономии намотал на стержнях мало витков. В результате маленькая индуктивность. Для задержки импульсов пришлось брать маленькие значения емкости (большие емкости, кроме сдвига во времени, подсаживают сигнал). В результате малые L и C дают малый сдвиг во времени. Теперь приходится перематывать все катушки, а это требует времени. По прикидкам нужна индуктивность в мили-Генри, емкость в нано-Фарадах.
Эксперименты продолжаются.
Для novator75 Генератор самый обычный на таймере 555. Выход генератора — ключевой усилитель на мощном транзисторе. Частота генератора от 9 до 120 килоГерц.

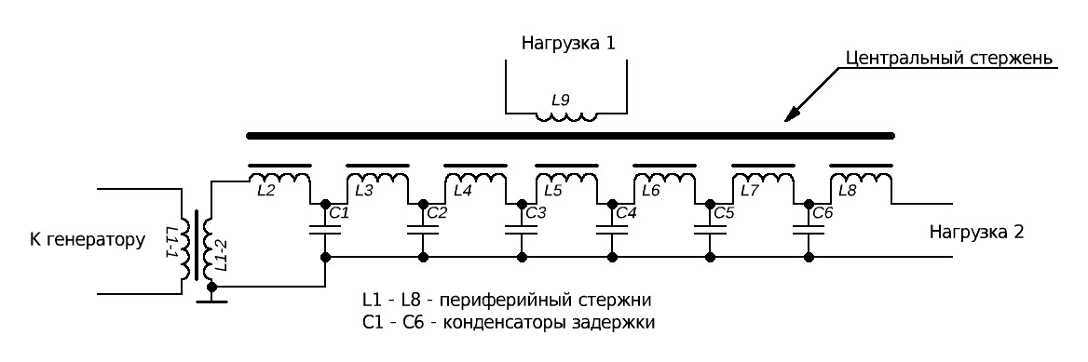

Приведенные выше рассуждения решил подкрепить схемой.

Из схемы видно, что импульс от генератора возбуждает катушку L1-1. С вторичной обмотки L1-2 импульс поступает на катушку L2. Далее через классическую схему задержки импульс поочередно возбуждает все остальные катушки. При этом в центральном стержне, при каждом импульсе наводится ЭДС. Энергия источника питания тратиться только на ОДИН импульс. В центральном стержне имеем 8 импульсов. Даже если каждый последующий импульс будет слабее предыдущего, то на выходе имеем шанс получить энергии больше, чем на входе.
Вот такие мои предположения, которые намерен проверить.

Такая схема работать не будет, т.к. линии задержки не подключены к общему проводу согласно Вашей схемы.

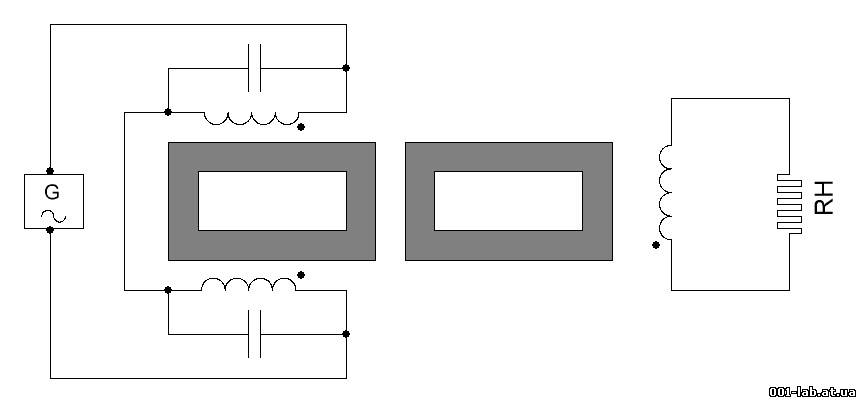

Ваша схема напоминает авторезонансный стабилизатор напряжения. Когда то раньше применялись для стабилизации напряжения для ламповых телевизоров

В продолжение темы

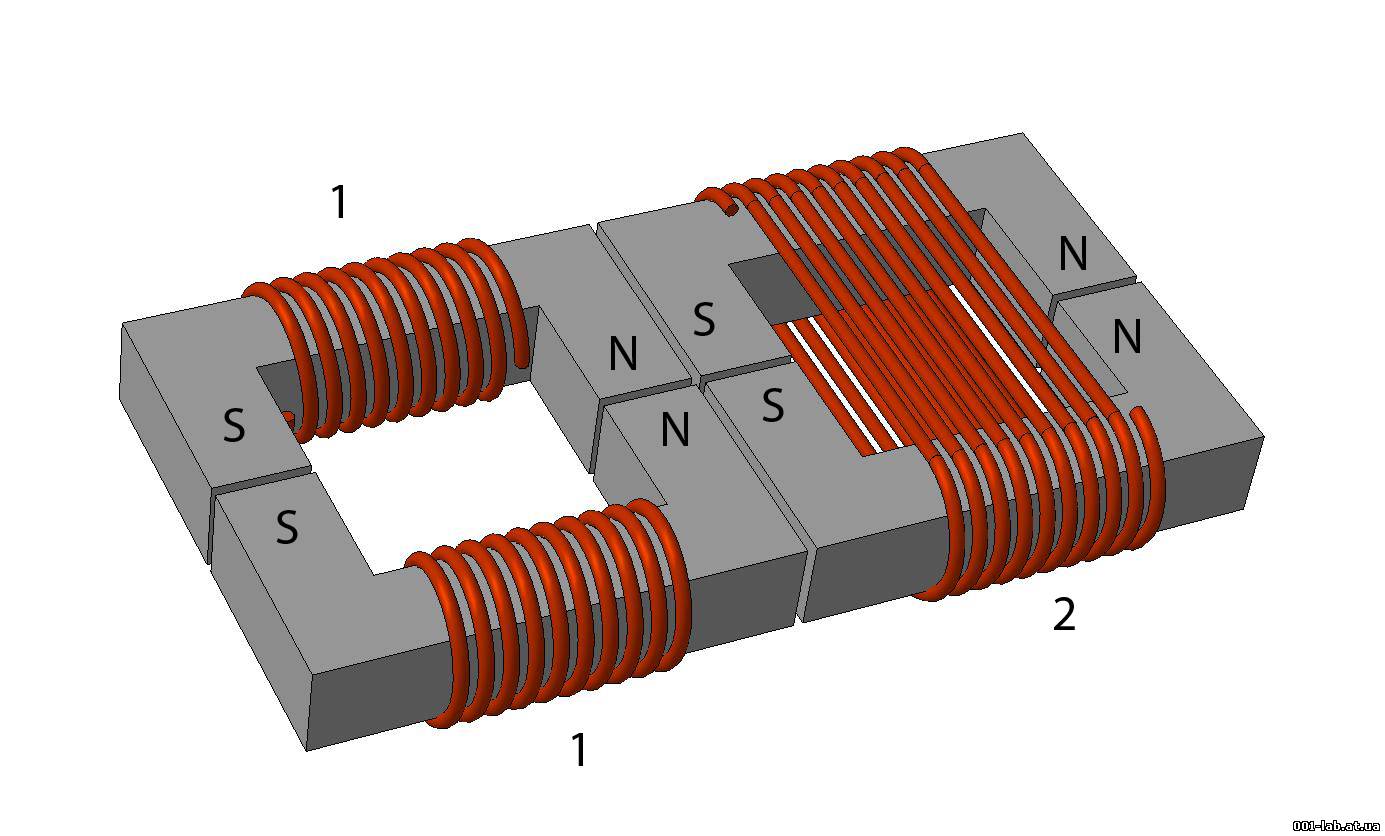

У вас магнитопроводы замкнуты. В моем случае это стержни. Магнитные потоки наводят МП в соседних стержнях.
Совсем другой случай!
