БТГ на генераторе Ионов 1 нед. 6 дн. назад #80236

  • dozor
  • dozor аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 605
  • Спасибо получено: 215
Решил поднять старую тему про которую уже все давно забыли. Напомню теорию, если создать источник положительных ионов, то при определенных условиях 30кВ они будут вылетать из этого источника в пространство.Если их сконцентрировать то они создадут мощный ионизированный поток частиц, остаётся их принять на специальную антенну, далее через разрядник разряжать на обмотку трансформатора в землю. Таким образом мы создадим мощный скачёк тока и напряжения во вторичной обмотке съёма . Где то на просторах интернета была размещена картинка такого генератора в качестве повышающего трансформатора была бобина от автомобиля. Но сам принцип был весьма интересным.

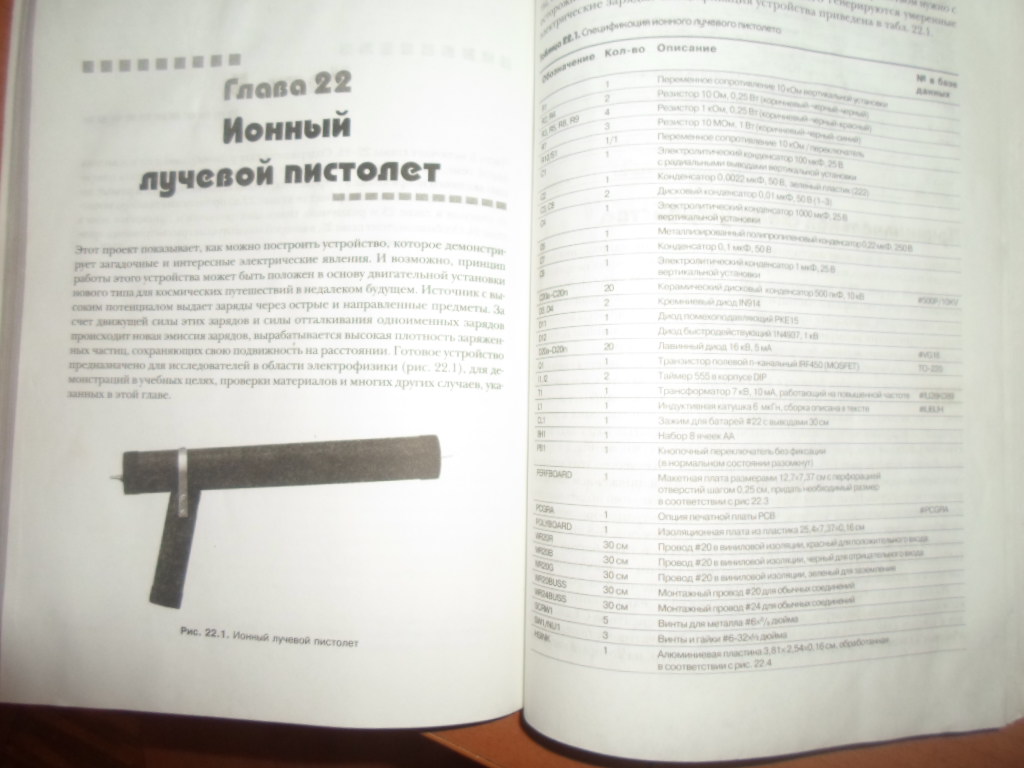

Не так давно купил книгу автора Боб Яннини Удивительные электронные устройства в ней была размещена статья со схемой Ионного пистолета, который на расстоянии нескольких метров мог поражать противника мощными направленными пучками высокого напряжения. В ней как раз описывается схема самого генератора положительных ионов, а так же практическое руководство по изготовлению. После прочтения данной книги в голове проскочила банальная мысль, сделать из него БТГ с самозапитом. Тем более что не надо мотать эти громоздкие катушки Тесла и пытаться что настроить. Тем более тот генератор уже работает в резонансе без катушек Тесла,имеет регулировку мощности и не
больше габариты.





Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 6 дн. назад #80237

  • doktorsvet
  • doktorsvet аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 687
  • Спасибо получено: 294
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 6 дн. назад #80238

  • doktorsvet
  • doktorsvet аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 687
  • Спасибо получено: 294
у автора пистоль несколько кривой, чтобы торсионка полезла из дула нужен как правило железный ободок - об этом недавно писал и носфератум... По поводу съема ионизированного воздуха то это ближе к экспериментам Тигра ...
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 6 дн. назад #80240

  • dozor
  • dozor аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 605
  • Спасибо получено: 215
doktorsvet
У Вас в загашниках есть картинка генератора с автомобильной катушкой, никак не могу найти. Там был показан разряд с бабины на обкладку из алюминия потом шёл изолятор из стекла и вторая обкладка из меди. Затем разрядник и обмотка на ферритовом сердечнике, вторая обмотка шла на съём, нагрузка мотор.
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 6 дн. назад #80246

  • doktorsvet
  • doktorsvet аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 687
  • Спасибо получено: 294
dozor пишет:
doktorsvet
У Вас в загашниках есть картинка генератора с автомобильной катушкой, никак не могу найти. Там был показан разряд с бабины на обкладку из алюминия потом шёл изолятор из стекла и вторая обкладка из меди. Затем разрядник и обмотка на ферритовом сердечнике, вторая обмотка шла на съём, нагрузка мотор.
да помню - ту картинку в каждую ветку пихали но толку с нее? Она все равно не имеет практического применения, в лучшем случае как блок схема...
Последнее редактирование: 1 нед. 6 дн. назад от doktorsvet.
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 6 дн. назад #80249

  • dozor
  • dozor аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 605
  • Спасибо получено: 215
doktorsvet
Конечно Вы правы что практической пользы от неё нет. Но в контексте как блок схема пойдёт, я имею для посвящённых в данную тему. Просто в ней не указан сам съём, обозначено какое то сомнительное облачко носителей заряда (ионов). В реале всё будет немного по другому, как ранее я писал постом выше. Нужно однонаправленное концентрированное поле носителей заряда, которые вырываясь с эмитера создавали пучок направленной энергии (взрывная эмиссия ионов). Съем которой осуществляется приёмной антенной из листа алюминия, который начинает заряжаться (происходит ионизация) и далее накопленную энергию сливает через разрядник и катушку (первичная обмотка трансформатора) на землю (или массивный металлический предмет). На вторичной обмотке трансформатора будет необходимое нам напряжение и ток. Нагрузка соответственно подбирается под определенную нагрузочную способность данного генератора. Вот такой примерно расклад по использованию данного эффекта (взрывная эмиссия ионов).
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 5 дн. назад #80251

  • Alfic
  • Alfic аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 378
  • Спасибо получено: 139
А подскажите мне, откуда здесь возьмётся дополнительная энергия? Вы хотите собрать, что то на подобии кинескопа, лампы и из этого получить доп. энергию, это как?
(Эмиссия обычно электронно-ионная!)
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 5 дн. назад #80252

  • VOWA
  • VOWA аватар
  • Не в сети
  • Давно я тут
  • .пользуйся аналогией полюс магнита - заряд,два раз
  • Сообщений: 115
  • Спасибо получено: 7
пользуйся аналогией полюс магнита - заряд,два разных полюса - два разных типа зарядов и всё будет понятно,невидимое станет видимым.
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 5 дн. назад #80258

  • dozor
  • dozor аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 605
  • Спасибо получено: 215
Alfic пишит: "А подскажите мне, откуда здесь возьмётся дополнительная энергия? Вы хотите собрать, что то на подобии кинескопа, лампы и из этого получить доп. энергию, это как?"

Отвечаю: Уважаемый коллега прежде чем задавать вопросы изучите пожалуйста выше приведённый материал - прочтите для начала книгу автора которого я привёл выше. Если быть точнее то в описании Ионного пистолета написано, что на выходе получается направленный пучок энергии эмиссии ионов 30кВ 5мА. Теперь просто сделаем расчёт мощности выхода Р=U х I = 30000В х 0,005А =150Вт. Естественно мощность выхода не большая, если взять хотя бы 30-40% на всякие потери, всё равно остаётся на самозапит. Схему я думаю Вы сами сможете нарисовать...
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 5 дн. назад #80268

  • Alfic
  • Alfic аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 378
  • Спасибо получено: 139
dozor пишет:
Alfic пишит: "А подскажите мне, откуда здесь возьмётся дополнительная энергия? Вы хотите собрать, что то на подобии кинескопа, лампы и из этого получить доп. энергию, это как?"

Отвечаю: Уважаемый коллега прежде чем задавать вопросы изучите пожалуйста выше приведённый материал - прочтите для начала книгу автора которого я привёл выше. Если быть точнее то в описании Ионного пистолета написано, что на выходе получается направленный пучок энергии эмиссии ионов 30кВ 5мА. Теперь просто сделаем расчёт мощности выхода Р=U х I = 30000В х 0,005А =150Вт. Естественно мощность выхода не большая, если взять хотя бы 30-40% на всякие потери, всё равно остаётся на самозапит. Схему я думаю Вы сами сможете нарисовать...
Если на выходе 150 Ватт + потери 30-40% значит от источника потребляется 195-210 Ватт! Правильно же? И откуда в ВВ преобразователе с генератором Маркса вдруг дополнительная энергия? Сдёрните провод с кинескопа вот вам и СЕ? :) Так не выйдет.
Книгу эту я читал года полтора назад, где то была в электронном виде, если не затёр.

P. S.: нет, конечно возможно потребление и меньше чем на выходе, но импульсно(судя по схеме именно так), а зачем нам импульсно? Импульсно и в ОЭДС очень большая мощность, но именно в импульсе, а если это "размазать" по времени то и выходит то, что на входе минус КПД!
Последнее редактирование: 1 нед. 5 дн. назад от Alfic.
Гости не могут отвечать на сообщения.

БТГ на генераторе Ионов 1 нед. 5 дн. назад #80269

  • Rivaros
  • Rivaros аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 127
  • Спасибо получено: 45
Интересная книжка, много различных опытов.

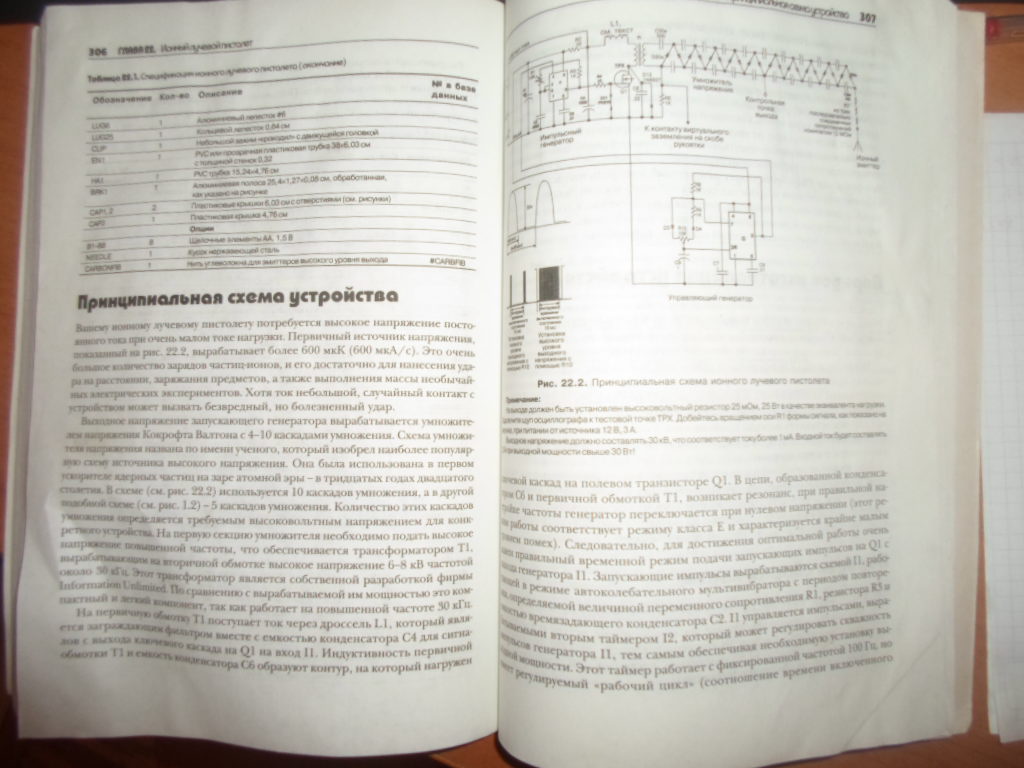

Схема ионного пистолета:
