Итак , собственно сама картинка :

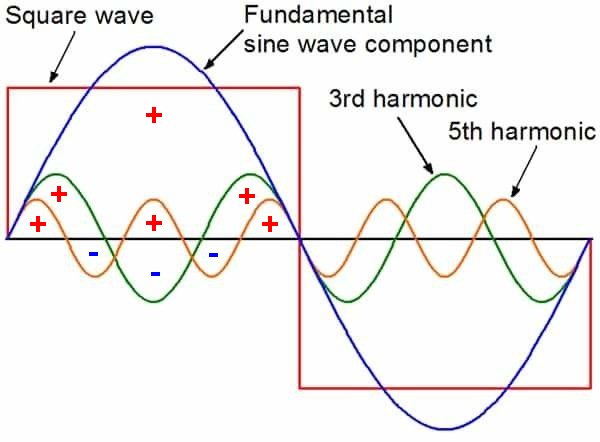

На картинке обозначены волны , которые по сути являются гармониками друг другу ( кум , брат , сват и так далее )
Смотрим на картинку , что там видим ??? Смотрю в книгу , вижу фигу ??? Если фигу , то я тут ничем помочь не в силах
На полуволнах я обозначил плюсы и минусы - это и есть области взаимодействий и взаимоподдержки гармоник ( вот чтоб у людей была взаимоподдержка , так и не былоб всего этого бардака , что вокруг нас творится ) .
Обратите внимание , что они ( гармоники ) по отношению друг к другу расположены местами в противофазе ( противоположно ) , с одной гармоники одна полуволна создаёт плюс , с другой гармоники противоположная полуволна создаёт минус - вот это по сути есть электрическое движение - плюс снимаем с одной полуволны , минус с другой , как говорит товарищ Романов - электричество - это диполь , то есть ток способен протекать в не замкнутой цепи между плюсом полуволны от одной гармоники и минусом полуволны другой гармоники . Но также ток способен протекать и между плюсами полуволн гармоник , при условии что полуволны гармоник обладают разной амплитудой ( был такой термин у Максвелла - ток смещения назывался ) . Все эти взаимодействия между полуволнами гармоник приводят к росту амплитуды колебаний и увеличению мощности . Частота пониже распедаливается частотой что повыше и так далее .
Если соблюдать условия сложения волн ( гармоник ) , то контур можно распедалить до мама не горюй В итоге мощность будет ограничиваться толщиной провода . Матрёшка из частот , вот Разве что схема управления кучей гармоник простой не получится , но можно попытаться продумать контур , в котором гармоники будут инициироваться , проявляться и складываться автоматом , что-то типа резонатора лазера , тогда достаточно будет одного инициирующего импульса для запуска колебательных процессов или на крайний случай хватит одного качера . Как - то так .
Надеюсь что такое объяснение переварить проблемой не будет
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я здесь не при делах , все вопросы к автору темы товарищу Магуру Лично я назвал-бы тему просто - методичка , и придолбаться к названию уже посложнее будет , а то видна реакция на хлеб как в видосе постами выше , и не заметишь как станешь просто обязан что-либо , иначе обгадят и ещё в суд подадут и засудят и у них это получитсяrubin пишет: Тему назвали "turisto74 БТГ" на бтг посмотреть можно?
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Резонатор у меня 40 метров , частота в районе 3,75 МГц , значит Теслу надо мотать на эту-же частоту , это получится 20 метров длина резонатора Теслы - для 1/4 от 3,75 МГц , антенна посередине резонатора , что собственно инициирует полволны на длине 40 метров . Как-то так . Ещё не выяснил , что привело к смещению частоты до 4 МГц , может провод от блока питания , так что эту мелочь тоже учитывайте .
И осциллограф здесь не обязателен , генератор желателен , без него плохо дело будет . Вместо осциллографа подойдут датчики как в видосе , и пожалуй всё , ничего лишнего . Конденсатор для НЧ волны можно и опытным путём подобрать , как я показал .
То есть такой вариант генератора оптимален для повторения в домашних условиях и без осциллографа , а при хорошей сноровке-тренировке и без генератора .
Мультик можно у китайцев заказать , как-то он там у них обзывается специфически , не запомнил , но если чего , то как говорится погуглите ( вроде JVS драйвер назывался ) . Качер для Телы , что для раскачки вместо генератора на полволны можно тоже на JVS драйвере слепить . Вот и всё наверное .
Чем больше волн , тем больше мощность , это для тех кому нужны Мегаватты
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это модульное устройство , схемы на него не составлял , собирал из модулей что у меня были . Базовая схема есть на 10 странице , но там нет отдельной Теслы , отдельная Тесла собирается из того что есть под рукойAlfic пишет: Turisto74, можно увидеть полную схему по этому видео?
realstrannik.com/forum/razdel-avtorskikh...-btg?start=162#75132
Картинка отдельно для ленивых
realstrannik.com/media/kunena/attachment.../BTGRMultikmodif.JPG
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я так понял - это совмещение LC и волнового резонанса. Такой эффект показывал 001Fedor- Z nfr gjyzk
А Евгений на своем канале в видео -Что происходит при совмещении ВОЛНОВОГО и LC резонанса-
даже посчитал ...!И этот эффект лежит в основе многих БТГ !!!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Частот может быть и не две , а двести , это так к примеру . Гармоники , они и в Африке гармоники , любой материал практически можно уговорить звенеть , взять к примеру музыкальный инструмент , гитару , там струны , пережимаешь их и звучат гармоники , то есть одна струна способна воспроизвести множество частот , так и здесь , ну это чисто мои представления , лучше соберите и понаблюдайте за устройством , сложного там ничего нет .Alfic пишет: Turisto74, я хотел понять откуда получилось две частоты и насколько это всё стабильно.
На счёт стабильности всё вполне нормально , для домашних кустарных условий самый оптимальный вариант , всё равно в кустарных условиях создать что-либо идеальное очень сложно , так что как есть , так есть
