ТЕМА: Самоделки

Самоделки 2 года 1 мес. назад #20408

  • fantom
  • fantom аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 180
  • Спасибо получено: 157
Тут будет место для конструкций приборов и инструментов сделанных которые можно собрать своими руками.
Гости не могут отвечать на сообщения.
Спасибо сказали: Коля

Самоделки 2 года 1 мес. назад #20411

  • fantom
  • fantom аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 180
  • Спасибо получено: 157
Синхно Ген 50Гц.
Генератор импульсов с синхронизаций от сети.
Устройство позволяет генерировать импульсы прямоугольной формы с заданными параметрами и жесткой привязкой по фазе к определенной точке на кривой входного синусоидального напряжения. Устройство имеет два выхода. Выход 1 - на котором формируется моноимпульсный сигнал и Выход 2, на котором высокий уровень сигнала заполнен меандром с выбираемой частотой.

Вложения:
Последнее редактирование: 2 года 1 мес. назад от fantom.
Гости не могут отвечать на сообщения.
Спасибо сказали: cosmolv

Самоделки 2 года 1 мес. назад #20412

  • fantom
  • fantom аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 180
  • Спасибо получено: 157
Трехканальный генератор.


Немножко фотографий внутренностей первого рабочего варианта.

часть материалов по конструкции. Схема.

В отличии от прошлой конструкции, компоненты для данной, немного сложнее достаются в РФ.
Плата процессора STM32F103ZET6 желательно абсолютно голая с одним чипом EEPROM M24C08 на первом I2С канале.
Если на плате есть периферия, то она может конфликтовать с распределением ног для данной конструкции.
А само распределение определяется ограничениями архитектуры MPU в ремапинге выводов.
Пример подходящей платы на китайском сайте.

С модулем экрана немного проще.
Для него важен размер: 320х240
Тип главного контроллера: ili9320
Тип контроллера тач панели: XT2046
Ну и наличие параллельного 16-битного интерфейса.
Пример LCD модуля на китайском сайте.

Модуль DDS AD9833


И программатор
Вложения:
Последнее редактирование: 2 года 1 мес. назад от fantom.
Гости не могут отвечать на сообщения.
Спасибо сказали: alex25, cosmolv

Самоделки 2 года 1 мес. назад #20413

  • fantom
  • fantom аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 180
  • Спасибо получено: 157
Вот перестал меня устраивать старый блок питания.
И как обычно принялся делать очередную "лопату" :)

Параметры.
Вход 220В 50 Гц.
Выход
напряжение: 0...60В шаг регулировки 0.01В
ток: 0...5A шаг регулировки 0.001A

Индикация:
Установленное напряжение: точность 0.01В
Установленный ток: точность 0.001A
Фактическое напряжение: точность 0.01В
Фактический ток: точность 0.001A
Мощность по выходу: мВт, Вт
Температура регулирующего ключа: точность 1C

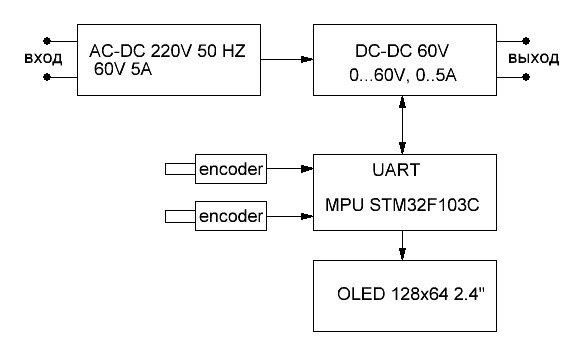

Блок схема [ Нажмите, чтобы развернуть ]

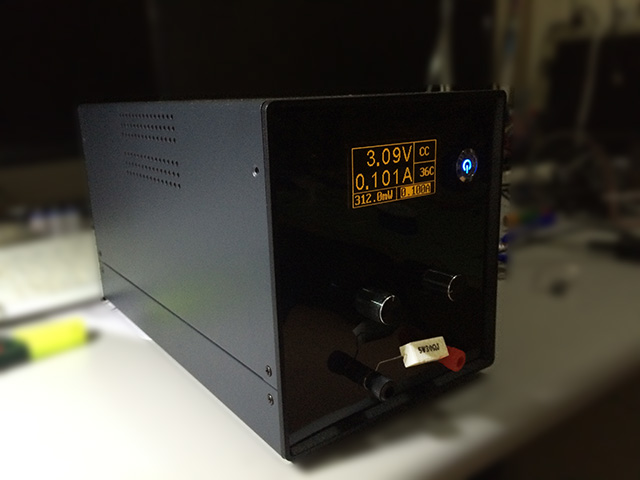

Еще Фотографии

ссылки
AC-DC
DC-DC
MPU
OLED
Последнее редактирование: 2 года 1 мес. назад от fantom.
Гости не могут отвечать на сообщения.
Спасибо сказали: shakh, Andrey_, Коля

Самоделки 2 года 4 нед. назад #21026

  • Коля
  • Коля аватар
  • Не в сети
  • Осваиваюсь на форуме
  • вечному двигателю всегда мешает вечный тормоз
  • Сообщений: 23
  • Спасибо получено: 4
fantom а сколько в долларах получается такой блок питания уже в сборе?
Гости не могут отвечать на сообщения.

Самоделки 2 года 4 нед. назад #21028

  • tak
  • tak аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 196
  • Спасибо получено: 72
fantom пишет:
Вот перестал меня устраивать старый блок питания.
И как обычно принялся делать очередную "лопату" :)

Параметры.
Вход 220В 50 Гц.
Выход
напряжение: 0...60В шаг регулировки 0.01В
ток: 0...5A шаг регулировки 0.001A

Индикация:
Установленное напряжение: точность 0.01В
Установленный ток: точность 0.001A
Фактическое напряжение: точность 0.01В
Фактический ток: точность 0.001A
Мощность по выходу: мВт, Вт
Температура регулирующего ключа: точность 1C

Блок схема [ Нажмите, чтобы развернуть ]




Еще Фотографии

ссылки
AC-DC
DC-DC
MPU
OLED

дорого...выходит...себестоимость ~200$(1-канал, импульсник)...не учитывая своих трудозатрат....(((
овчинка не стоит выделки....
Гости не могут отвечать на сообщения.

Самоделки 2 года 4 нед. назад #21032

  • cosmolv
  • cosmolv аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 168
  • Спасибо получено: 223
fantom пишет:
Трехканальный генератор.


Немножко фотографий внутренностей первого рабочего варианта.

часть материалов по конструкции. Схема.

В отличии от прошлой конструкции, компоненты для данной, немного сложнее достаются в РФ.
Плата процессора STM32F103ZET6 желательно абсолютно голая с одним чипом EEPROM M24C08 на первом I2С канале.
Если на плате есть периферия, то она может конфликтовать с распределением ног для данной конструкции.
А само распределение определяется ограничениями архитектуры MPU в ремапинге выводов.
Пример подходящей платы на китайском сайте.

С модулем экрана немного проще.
Для него важен размер: 320х240
Тип главного контроллера: ili9320
Тип контроллера тач панели: XT2046
Ну и наличие параллельного 16-битного интерфейса.
Пример LCD модуля на китайском сайте.

Модуль DDS AD9833


И программатор

wow! wow! :ohmy: :ohmy: :) Ето просто нечто! господи как ето облегчает работу... Низкий поклон вашеий работе! :) :woohoo:

Только вот как ето сделать на более дешовых елементах. Но круто.
Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Последнее редактирование: 2 года 4 нед. назад от cosmolv.
Гости не могут отвечать на сообщения.

Самоделки 1 год 9 мес. назад #26075

  • fantom
  • fantom аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 180
  • Спасибо получено: 157
Возвращение после перерыва начнем с реализации задумок по новым инструментам.

Итак синхро-генератор V3.
Пока коротная демонстрация одного параметра.

Гости не могут отвечать на сообщения.
Спасибо сказали: genag, Andrey_

Самоделки 1 год 5 мес. назад #38448

  • Mr.P
  • Mr.P аватар
  • Не в сети
  • Новый участник
  • Сообщений: 1
  • Спасибо получено: 1

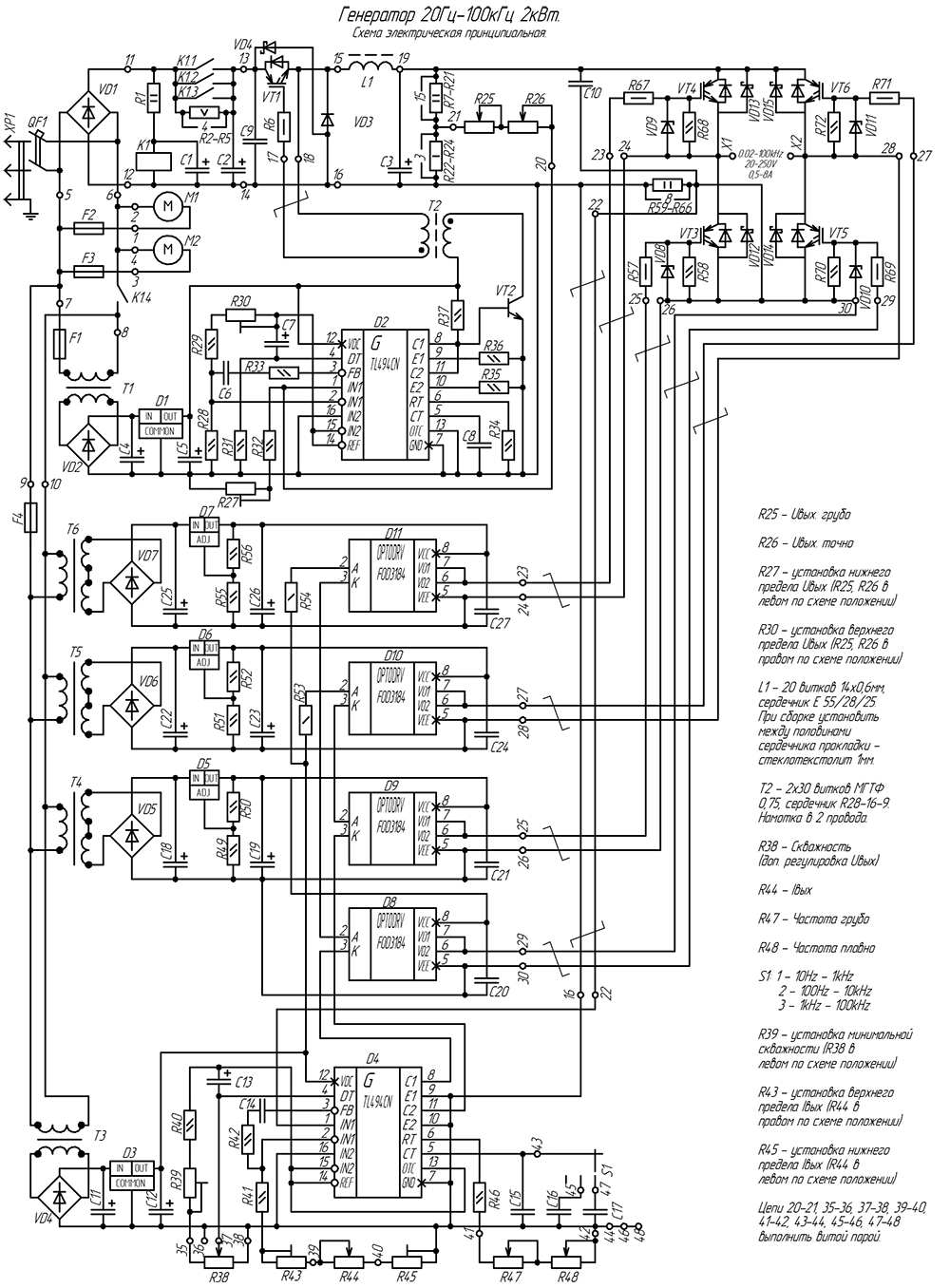

Выкладываю здесь схему разработанного специально для экспериментов Лабораторного инвертора на 2,5 kWt c частотой от 1000гЦ до 100000 гЦ форма сигнала меандр, защита от КЗ и прочие вкусности, схема довольно сложная для меня. Но кому то пригодится однозначно.

Вложенный файл:

Имя файла: Детали.pdf
Размер файла:519 KB

Вложенный файл:

Имя файла: Схемы.pdf
Размер файла:2,326 KB
Гости не могут отвечать на сообщения.
Спасибо сказали: vi74te

Самоделки 1 год 5 мес. назад #38456

  • likil
  • likil аватар
  • Не в сети
  • Новый участник
  • Сообщений: 3
Всем привет. Нужен генератор синуса 500 Кгц - 1 Мгц с амплитудой 10 - 20в (желательно с регулировкой). Есть ли рентабельность , а главное возможность, собрать самому или необходимо обратится к готовой продукции. Спасибо!
Последнее редактирование: 1 год 5 мес. назад от likil.
Гости не могут отвечать на сообщения.

Самоделки 1 год 5 мес. назад #38473

  • likil
  • likil аватар
  • Не в сети
  • Новый участник
  • Сообщений: 3
Запросы и способности ограничены бюджетом. Я спрашиваю вот о чем - стоит оно того (затраты времени и денег на комплектующие) или нет. Если нет то может быть подскажете продукт по удачнее , основываясь на параметрах ранее изложеных (генератор синуса 500 Кгц - 1 Мгц с амплитудой 10 - 20в (желательно с регулировкой))

www.chipdip.ru/product/utg9002c/?utm_sou...m_campaign=rec_video
Гости не могут отвечать на сообщения.

Самоделки 1 год 5 мес. назад #38486

  • kater
  • kater аватар
  • Не в сети
  • Захожу иногда
  • Сообщений: 59
  • Спасибо получено: 39
likil пишет:
Всем привет. Нужен генератор синуса 500 Кгц - 1 Мгц с амплитудой 10 - 20в (желательно с регулировкой). Есть ли рентабельность , а главное возможность, собрать самому или необходимо обратится к готовой продукции. Спасибо!

Зайдите на любой радиолюбительский сайт радиокот, радиодед, паяльник и.т.п. и найдите генератор с мостом Вина на операционном усилителе с повторителем на выходе .Цена вопроса копейки.Частота 1 мГц для любых К-МОП усилителей км544 или к574 серии и тьма подобных импортных операционников не заоблачная. Удачи.
СЕ-есть, СЕ- не может не есть.
Последнее редактирование: 1 год 5 мес. назад от kater.
Гости не могут отвечать на сообщения.
Спасибо сказали: Converter, likil

Самоделки 1 год 5 мес. назад #38564

  • likil
  • likil аватар
  • Не в сети
  • Новый участник
  • Сообщений: 3
схемы на мосте Вина хороши, но....из той информации, которую нашел все эти генераторы имеют выходное напряжение около 3 В. Есть ли решение по преодолению порога напряжения на выходе или 3 Вольта - это потолок? Забыл сказать, что имею USB-связку осциллограф- генератор....может какую насадку к нему для напряжения?
Вложения:
Последнее редактирование: 1 год 5 мес. назад от likil.
Гости не могут отвечать на сообщения.

Самоделки 1 год 5 мес. назад #39927

  • tesla-nsk
  • tesla-nsk аватар
  • Не в сети
  • Давно я тут
  • SKYPE: tesla-nsk
  • Сообщений: 97
  • Спасибо получено: 53
fantom пишет:
Трехканальный генератор.


Немножко фотографий внутренностей первого рабочего варианта.

часть материалов по конструкции. Схема.

В отличии от прошлой конструкции, компоненты для данной, немного сложнее достаются в РФ.
Плата процессора STM32F103ZET6 желательно абсолютно голая с одним чипом EEPROM M24C08 на первом I2С канале.
Если на плате есть периферия, то она может конфликтовать с распределением ног для данной конструкции.
А само распределение определяется ограничениями архитектуры MPU в ремапинге выводов.
Пример подходящей платы на китайском сайте.

С модулем экрана немного проще.
Для него важен размер: 320х240
Тип главного контроллера: ili9320
Тип контроллера тач панели: XT2046
Ну и наличие параллельного 16-битного интерфейса.
Пример LCD модуля на китайском сайте.

Модуль DDS AD9833


И программатор
Почему не стали делать на Arduino? Цена затрат меньше - программатор не надо покупать за $50. Подключаем через USB и программируем.
http://www.ad7c.com/projects/ad9850-dds-vfo

В мире есть только одно благо – знание, и есть только одно зло – невежество
/Сократ/
Последнее редактирование: 1 год 5 мес. назад от tesla-nsk.
Гости не могут отвечать на сообщения.

Самоделки 1 год 4 мес. назад #40700

  • Mining
  • Mining аватар
  • Не в сети
  • Захожу иногда
  • Сообщений: 74
  • Спасибо получено: 24
fantom, а можно реализовать такой на ардуино, например DUE arduino.ru/Hardware/ArduinoDue ?
fantom пишет:
Возвращение после перерыва начнем с реализации задумок по новым инструментам.

Итак синхро-генератор V3.
Пока коротная демонстрация одного параметра.

Гости не могут отвечать на сообщения.
Спасибо сказали: alex25

Самоделки 1 год 4 мес. назад #40761

  • fantom
  • fantom аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 180
  • Спасибо получено: 157
В ATMEL нет подобной функциональности. Она может пригодится только для управления. А для собственно формирования импульсов чисто теоретически не подойдет.
Применить DDS наверное возможно, однако синхронизация 3, а тем более 6 каналов представляется затратным процессом. Да и управлять независимо длительностью и периодом в DDS неудобно, они немного для другого делались.

С уважением
Последнее редактирование: 1 год 4 мес. назад от fantom.
Гости не могут отвечать на сообщения.

Самоделки 1 год 4 мес. назад #40824

  • Mining
  • Mining аватар
  • Не в сети
  • Захожу иногда
  • Сообщений: 74
  • Спасибо получено: 24
fantom пишет:
В ATMEL нет подобной функциональности. Она может пригодится только для управления. А для собственно формирования импульсов чисто теоретически не подойдет.
Применить DDS наверное возможно, однако синхронизация 3, а тем более 6 каналов представляется затратным процессом. Да и управлять независимо длительностью и периодом в DDS неудобно, они немного для другого делались.

С уважением
Спасибо! Хочу собрать Ваш генератор. Плату разводили под печатку и как программировать?
С уважением.
Последнее редактирование: 1 год 4 мес. назад от Mining.
Гости не могут отвечать на сообщения.

Самоделки 1 год 4 мес. назад #40830

  • fantom
  • fantom аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 180
  • Спасибо получено: 157
Mining пишет:
Спасибо! Хочу собрать Ваш генератор. Плату разводили под печатку и как программировать?
Достаточно долго проект не двигался - не было возможности.
Сейчас возможность появилась - думаю в течении недели запущу полноценный прототип.
Печатная плата есть, но чисто кросовая под готовый модуль процессора с гребенками 2.54мм.
На нее устанавливаются энкодеры, TFT, разьемы выходов каналов, питания, ну и собственно плата MPU.
Схему и прошивку выложу тут.

С уважением

P.S.
Пишите в личку может найдем возможность передать готовую плату.
Последнее редактирование: 1 год 4 мес. назад от fantom.
Гости не могут отвечать на сообщения.
Спасибо сказали: alex25, 4KLIN4, ZendX, tesla-nsk, genag, Коля, Sergey_73, Mining
