Схемы качеров и их исполнение #104046

...заземлите вторичку, отцепив от базы. Можно просто на массивный железный предмет

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Меньше Больше

Спасибо получено: 677

Схемы качеров и их исполнение #104071

нет, вторичку оставьте в покое иначе она не раскачает среду, задачка первой вторички создать огромное поле с питанием от миллиампер

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Не квадрат

Живу я здесь

Сообщений: 648

Меньше Больше

Спасибо получено: 535

Схемы качеров и их исполнение #104102

...спокойно раскачает, шляпу съем

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

doktorsvet

Живу я здесь

Сообщений: 954

Меньше Больше

Спасибо получено: 677

Схемы качеров и их исполнение #104194

У меня получалось раскачать свободную вторичку, я тогда брал схему 2 тактного радиопередатчика на кт315-х, больше не тянет на это дело...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

rk2188

Живу я здесь

Сообщений: 336

Меньше Больше

Спасибо получено: 382

Схемы качеров и их исполнение #108957

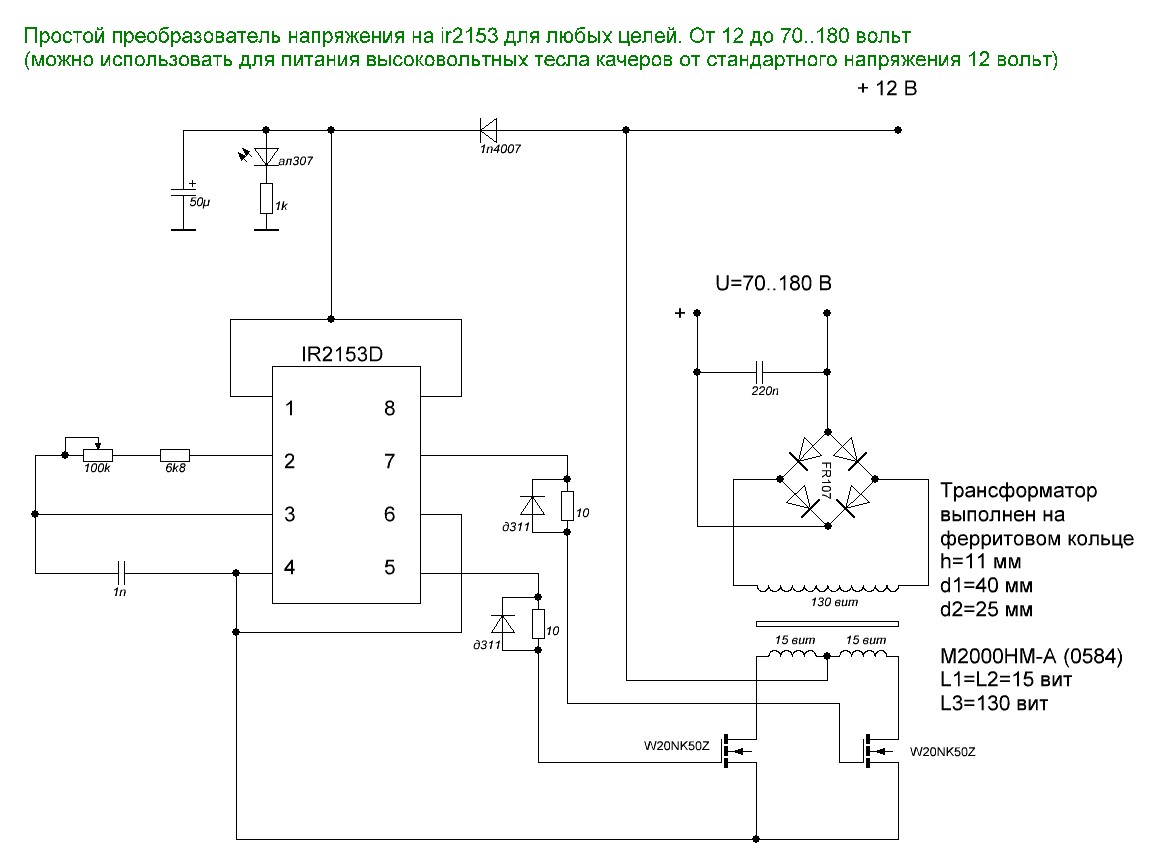

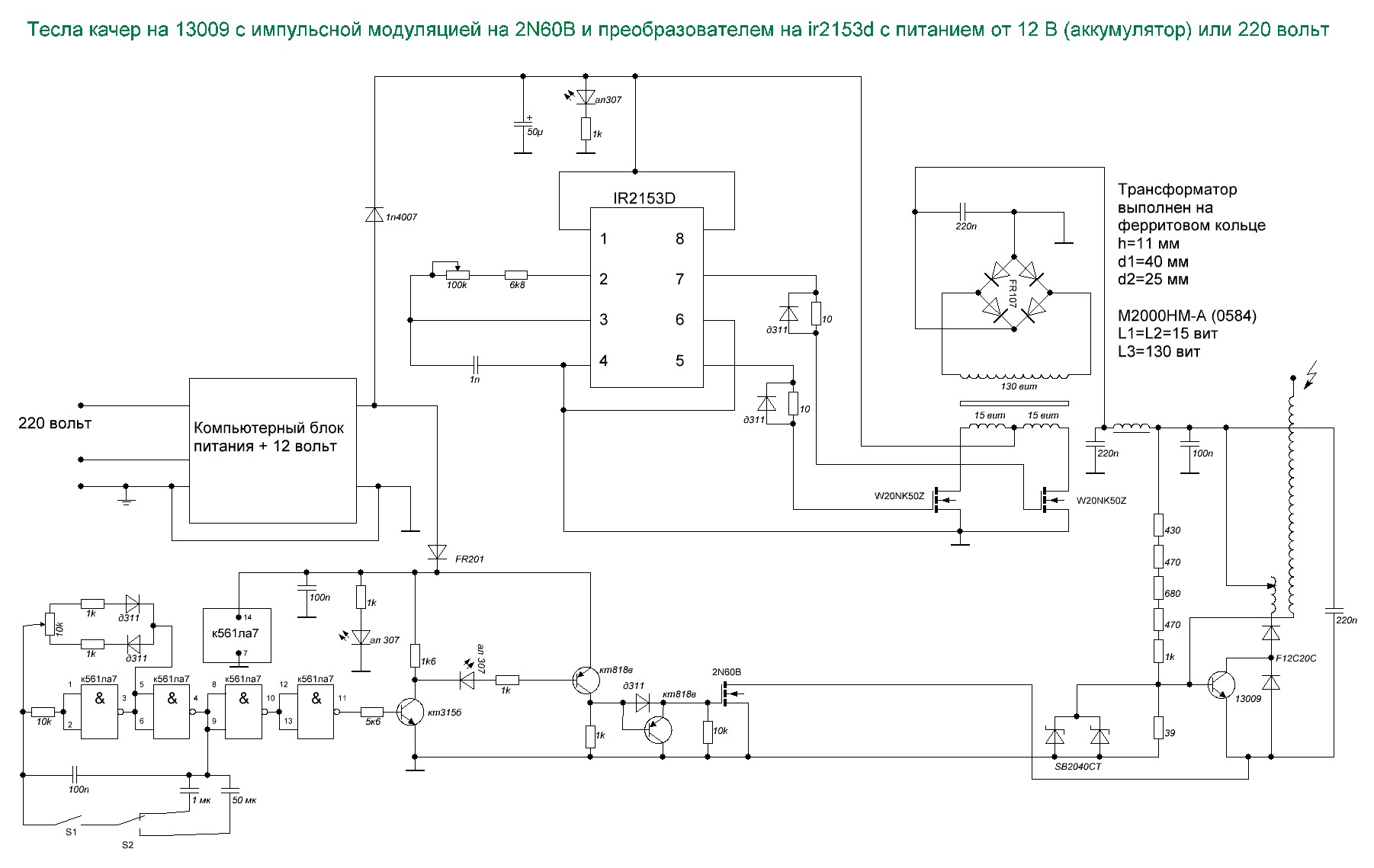

Тесла с импульсной модуляцией качерного транзистора 13009 и преобразователем 12/100 В на ir2153d

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

rk2188

Живу я здесь

Сообщений: 336

Меньше Больше

Спасибо получено: 382

Схемы качеров и их исполнение #109149

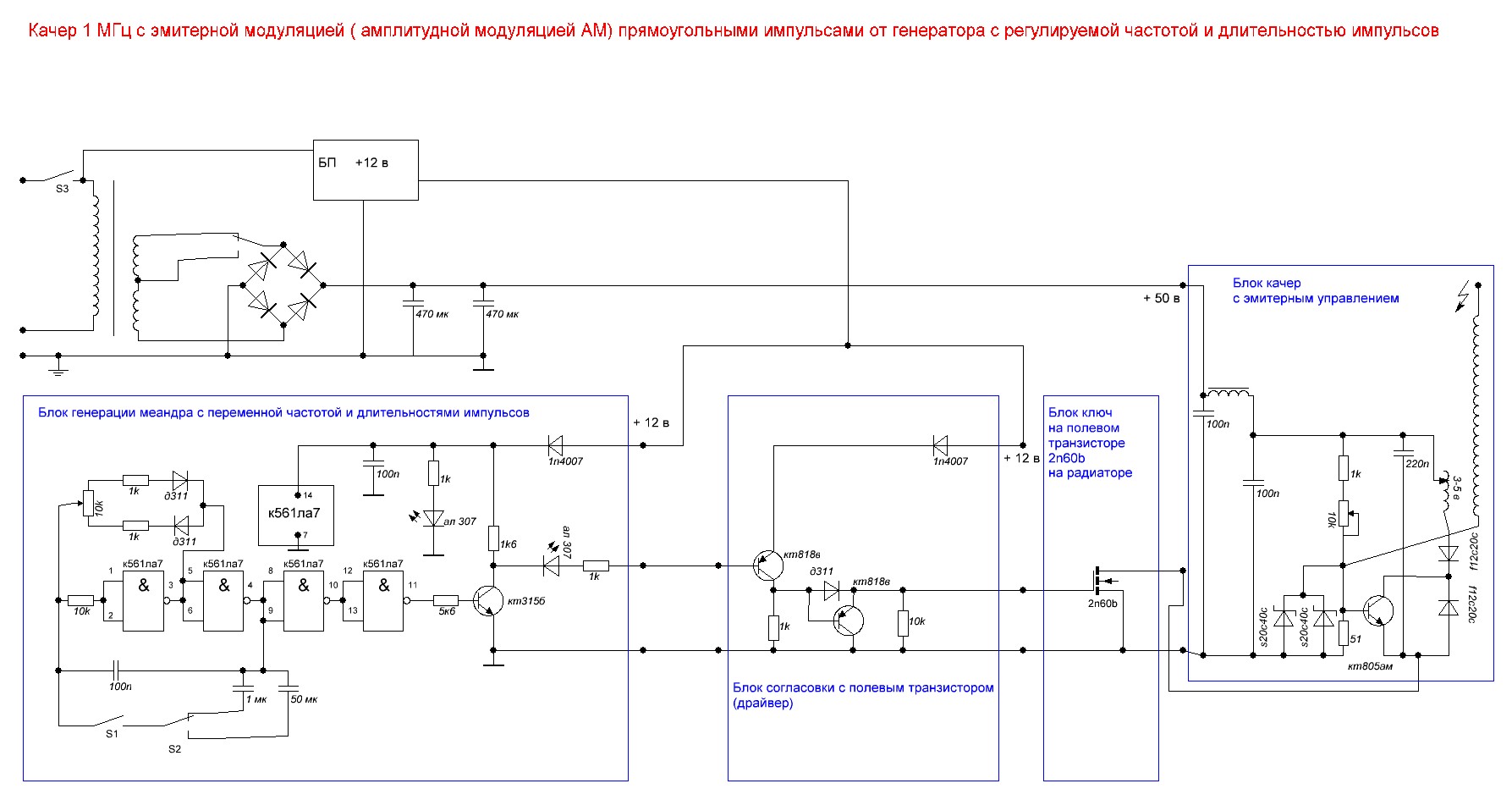

Эмиттерная модуляция качера на транзисторе 13009 запитанного от преобразователя на основе ir2153d

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

DELAMORTO

Посетитель

Схемы качеров и их исполнение #109357

Бровин ахренел бы от столь извращенной и бесполезной схемы.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

chiksat

Живу я здесь

Сообщений: 1624

Меньше Больше

Спасибо получено: 1182

Схемы качеров и их исполнение #109360

DELAMORTO пишет: Бровин ахренел бы от столь извращенной и бесполезной схемы.

особенно диод включёный в выходной катушке

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

rk2188

Живу я здесь

Сообщений: 336

Меньше Больше

Спасибо получено: 382

Схемы качеров и их исполнение #109361

chiksat пишет:

DELAMORTO пишет: Бровин ахренел бы от столь извращенной и бесполезной схемы.

особенно диод включёный в выходной катушке

Да, диод последовательный с коллектором и катушкой нарисован по запаре неправильно, нужно в другую сторону, остальное в пределах нормы, функция диодов лишь в защите от ОЭДС, т.е. они сравнительно низковольтный транзистор превращают в более высоковольтный, с хорошим транзистором можно и без диодов, а вот шотки в база-эмиттер кстати реально увеличивает кпд, мощность и длину фитонки

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

rk2188

Живу я здесь

Сообщений: 336

Меньше Больше

Спасибо получено: 382

Схемы качеров и их исполнение #109429

И потом схема представляет собой гибрид Васмуса и Кулабухова, ближе к Кулабухову, где у нехо тесла раскачивается генератором пачек импульсов, а выходной каскад запитан через преобразователь от 100 вольт, в общем то у меня почти то же самое, только вместо второго генератора использован качер, модулируемый по питанию через эмиттер
