Схемы качеров и их исполнение

Привет всем! У меня начались проблемы с башкой когда я перешел на транзистор BD237 в качере. Неделю назад из 7 дней 5 дней болела голова. Боль довольно неприятная с правой стороны лба. Кофе не всегда помогает. Надеваю на голову также замкнутую медную спираль. Попробую катушки перемотать в другую сторону.

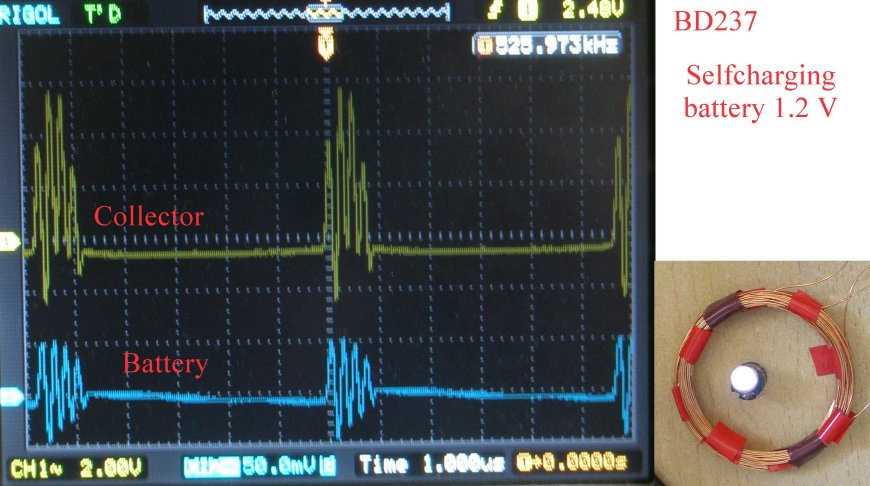

С удивлением обнаружил, что у меня есть самозаряжающийся аккумулятор. Разряжаешь его десяток часов на КЗ, снимешь перемычку — на нем «0 mV», и он тутже начинает самостоятельно быстро заряжаться. Нужно примерно 5 минут до достижения 1,2 V. Я решил его проверить на качере с BD237, который описывал где-то выше. Качер запустился с третьего «пинка», светодиод на ферритовой катушечке светится и светился в течение 2 часов, но генерация все еще продолжается. Ниже фото через несколько минут после запуска качера.
Аккумулятор NiMh, 1,2 V, 1000 mA, марка «PKD». Другой такой же разряжен до нуля и у него нет никакого «желания» заряжаться.

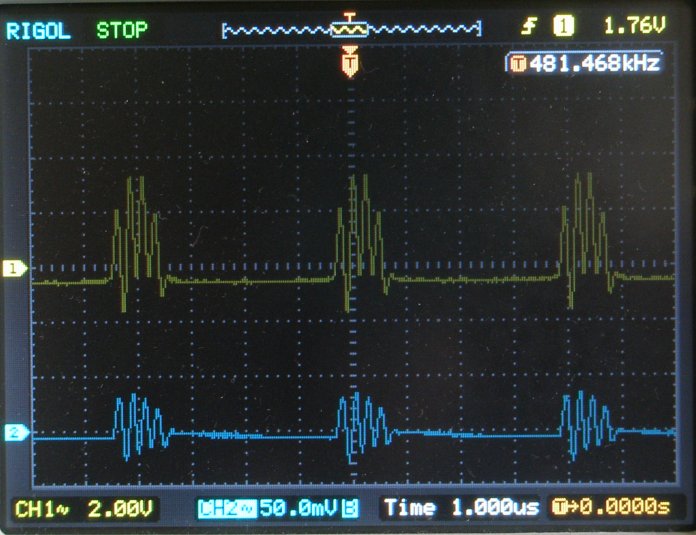

Прошло 5,5 часов и светодиод вновь засветился. Амплитуда сигнала на коллекторе при его погасании была 4 V ( 6 V при включении качера ). Вот фото сигналов после 5,5 часов.

choro пишет: Привет всем! У меня начались проблемы с башкой когда я перешел на транзистор BD237 в качере. Неделю назад из 7 дней 5 дней болела голова. Боль довольно неприятная с правой стороны лба. Кофе не всегда помогает. Надеваю на голову также замкнутую медную спираль. Попробую катушки перемотать в другую сторону.

Опиши данные своего качера - интересует прежде всего направление намотки ВВ. Безопасной принято считать правую намотку. Подразумевается направление витков направо при намотке от себя. Mаg, конструктор качеров и испытатель называет её левой. Такие вот "тараканы" часто сбивают людей с панталыку. Цитата Маг-а с форума Качеры-2, 2009г
" В угол стен - нельзя - около стены - нельзя тяжелые
металлы во внутрь и под - нельзя! Инфо перенос - по башке дает!
Ваучеры с водой - лучше по 1,2,5 литра поставь рядом! так что на табуретку посреди
комнаты и бутыли вокруг! "
Будьте осторожнее, ребята, берегите себя.

Качер описан в моем посте #21682 на 4-ой странице этой ветки. Если смотреть сверху на катушки, то винт левый.

Прошло 10,5 часов после запуска качера на самозаряжающемся аккумуляторе, светодиод не меняет свечения, хотя после запуска качера его свечение постепенно угасало до полной остановки.

VOYAGE пишет: Мне с качером работать. Так интересуюсь. Не охота голословие ставить как препятствие

Мы все "сталкеры" - работаем на свой страх и риск , но... кое-какие правила ТБ уже появились .
1- намотка : если смотреть на катушку сверху - то против часовой ( проверено на себе )- это
для цилиндрических катушек ,а вот конусные строго наоборот .
2- мощностью неувлекаться , особенно поначалу .
Ну и собственно вопрос - цель ,исследование свойств или конкретное направление ?

Dhuss пишет: Мы все "сталкеры" - работаем на свой страх и риск , но... кое-какие правила ТБ уже появились .
1- намотка : если смотреть на катушку сверху - то против часовой ( проверено на себе )- это
для цилиндрических катушек ,а вот конусные строго наоборот .
2- мощностью неувлекаться , особенно поначалу .
Ну и собственно вопрос - цель ,исследование свойств или конкретное направление ?

Странное у вас обоих понятие о намотке. Вы же поймите, фраза "если смотреть сверху" - она ниочём. Главные параметры это направление намотки (на себя, от себя) по приращению витков, и направление вращения при намотке витков (направо или налево). Общепринято определять направление намотки - от себя по приращению витков. Тогда при намотке с вращением влево катушка будет левая, и наоборот.

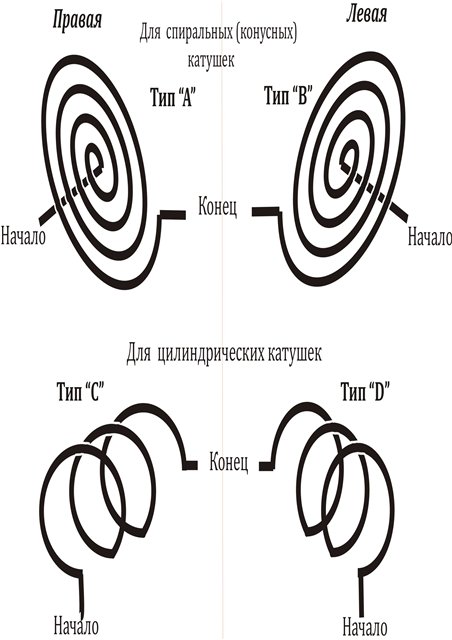

схематично это правио выглядит так:

VOYAGE пишет: Я делаю управляемый качер. Точнее сделал нужно отладить.

Чем и как управляете, на воздухе или иной сердечник?

Это не качер у вас. В качере этой системы должен стоять тошибовский 5200 для получения максимальной мощности. Какой-то другой генератор не обеспечит главную требуемую характеристику - время отключения. Но и в нём лучшим из доступных будет снова 5200 т.к. частота до 30 мГц. Только ключевой режим хуже качерного.

Про левую/правую намотку катушек.
Допустим "правша" мотает обмотку на вертикально стоящем цилиндре.
Если смотреть на цилиндр "спереди", или "сверху" и мотать по часовой стрелке, то возможны 2 варианта:
1. при намотке конец проводника " удаляется" от мотающего, или
2. приближается к нему
(по аналогии с движением гайки по правой и левой резьбе)
Как результат - у правых/левых катушек "вторички" полярность напряжения, индуцированного на концах катушки при помещении в один и тот же магнитный поток - противоположная.
И причина - в приближении, или удалении конца проводника при движении вдоль провода, если смотреть со стороны потока в торец катушки...

почти всегда стоят 2 задачи:
- обеспечить макс. скорость переключения транзистора
- работать на резонансной частоте нагрузки с возможным слежением за смещениями этой самой резонансной частоты
Вопросы к знатокам по "качеру":
1. получается, что "качер" автоматически так и работает=? (с точностью до погрешности, вносимой ёмкостяи переходов транзистора)
2. в силу самого режима работы транзистора прокачка через него больших мощностей невозможна=? (иначе он превратится в блокинг=?)
