Схемы качеров и их исполнение

Есть хорошая, правильная схема качера, выложенная ИБ. Естественно надо знать, что делаешь и мотаешь, как рассчитывать.

dru пишет: Не квадрат, я не про вашу схему, если вы так подумали, стандартный качер, бывает незапускается, без дросселя, по крайней мере у меня.

....правильное смещение на базу и всё в порядке, дросель тут ни при делах, он для другого....

Замеры частоты индуктора и вторички осциллографом, так что бы осциллограф остался жив?
Isds205b(до 30в) двухканальный.
Нет опыта использования, если можно подробнее: в каких точках подключать и т.п...

Alec1324 пишет: Замеры частоты индуктора и вторички осциллографом, так что бы осциллограф остался жив?
Isds205b(до 30в) двухканальный.
Нет опыта использования, если можно подробнее: в каких точках подключать и т.п...

Чтобы посмотреть, что творится на индукторе или на коллекторе транзистора, желательно применить щуп 1:10. Так как там могут присутствовать импульсы ОЭДС амплитудой от 100, до 800 В. Подключать: "общий" на "-", "фазный" на коллектор (чтобы посмотреть ЧТО на КОЛЛЕКТОРЕ?). Либо "общий" на коллекторе, "фазный" на НАЧАЛО индуктора (чтобы посмотреть, ЧТО на ИНДУКТОРЕ?). Чтобы посмотреть сигнал на вторичной катушке (многовитковой), лично я применял два витка медного провода диаметром 1мм, на оправке диаметром 80мм (для Тесла диаметром 50 мм), подключаемых к лампочке накаливания 12 В, 10 Вт. Щупы осциллографа, подключал прямо к цоколю лампы. Эта "конструкция" одевалась на катушку Тесла и перемещалась с низу в верх. Когда лампочка начинала ярко светиться, было прекрасно видно синусоидальный сигнал амплитудой до 20 В. На самую вершину Теслы, испытуемую катушку с подключённым осциллографом, лучше не подымать, может пробить высоким на щупы.

Виталий пишет:

Alec1324 пишет: Замеры частоты индуктора и вторички осциллографом, так что бы осциллограф остался жив?
Isds205b(до 30в) двухканальный.
Нет опыта использования, если можно подробнее: в каких точках подключать и т.п...

Чтобы посмотреть, что творится на индукторе или на коллекторе транзистора, желательно применить щуп 1:10. Так как там могут присутствовать импульсы ОЭДС амплитудой от 100, до 800 В. Подключать: "общий" на "-", "фазный" на коллектор (чтобы посмотреть ЧТО на КОЛЛЕКТОРЕ?). Либо "общий" на коллекторе, "фазный" на НАЧАЛО индуктора (чтобы посмотреть, ЧТО на ИНДУКТОРЕ?). Чтобы посмотреть сигнал на вторичной катушке (многовитковой), лично я применял два витка медного провода диаметром 1мм, на оправке диаметром 80мм (для Тесла диаметром 50 мм), подключаемых к лампочке накаливания 12 В, 10 Вт. Щупы осциллографа, подключал прямо к цоколю лампы. Эта "конструкция" одевалась на катушку Тесла и перемещалась с низу в верх. Когда лампочка начинала ярко светиться, было прекрасно видно синусоидальный сигнал амплитудой до 20 В. На самую вершину Теслы, испытуемую катушку с подключённым осциллографом, лучше не подымать, может пробить высоким на щупы.

СПАСИБО за ЦУ по анализу процессов, происходящих в качере !!!
Тем не менее, далеко не у всех имеется даже осцилл, поэтому если будут ещё подробности - НЕ откажемся !
Например, по поводу формы сигнала на индукторе, частоты на вторичке и т.п.
На вторичке - ЧИСТЫЙ СИНУС ?
БЕЗ МОДУЛЯЦИЙ ?
Какой частоты ?
А то тут некоторые растягивали ВЧ синусоиду (в качере или нет - точно не скажу) и находили в ней ещё более ВЧ несущие колебания !!!
....................................
Лично убеждался в однонаправленности подачи импульсов на индуктор подсоединением через диод лампы накаливания от авто вместо индуктора, затем электрол. кондёра, затем этой лампы к электр. кондёру - были вспышки по яркости много больше, чем непрерывное горение без кондёра.
Только мне думается, тут никакая не ОЭДС, катушек, то вообще НЕТ, лампа и (или) кондёр подсоединяются ВМЕСТО индуктора !
А непоняток в качере хватает ..........
Или в кристалле или в переходе - то ли лавинные процессы, то ли ещё что-то.
Сам Бровин толком не разобрался ......
Не понятно и другое -
почему энергия во вторичку передаётся только при подсоединении нижнего конца первички, причём энергия передаётся БЕЗ сердечника, так сказать - по воздуху, а может и БЕЗ воздуха ?
И, похоже, что КПД передачи - весьма не плохой !
Если это, так называемая - резонансная передача энергии, почему при почти любых параметрах первички и вторички (от балды намотанных) качер работает ?
Правда, в отличие от обычных трансов, тут важнО соответствие полярности импульсов с направлениями намотки катушек.
Почему вся схема "колется", в том числе и питающие провода, идущие от БП или от аккума ?

а что за качеры такие?

....та не обращайте внимания

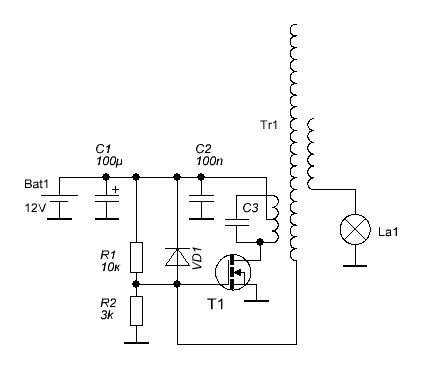

Вот еще оригинальная схема "супер качер" Горчилина:


Ссылка на сайт, где размещено: Супер качер
P.S.: в схеме опечатка, -транзистор mje13005 "NPN".

....с плохеньким усилителем тока, замечательная схемка, я бы еще защиту присобачил...только транзючёк то обратный, а нарисован прямой

Как мне видится, получение ВВ импульсов - есть результат выброса оэдс дросселем. Схема простая, не требует больших средств, а отработать опыты можно, если имеются мысли ...
