ТЕМА: Анализ устройства УСИЛИТЕЛ ТОКА

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #116

  • freeenergyinfo
  • freeenergyinfo аватар
  • Не в сети
  • Завсегдатай
  • удаци вам всем в ехпериментах .
  • Сообщений: 230
  • Спасибо получено: 312
2014.10.11.

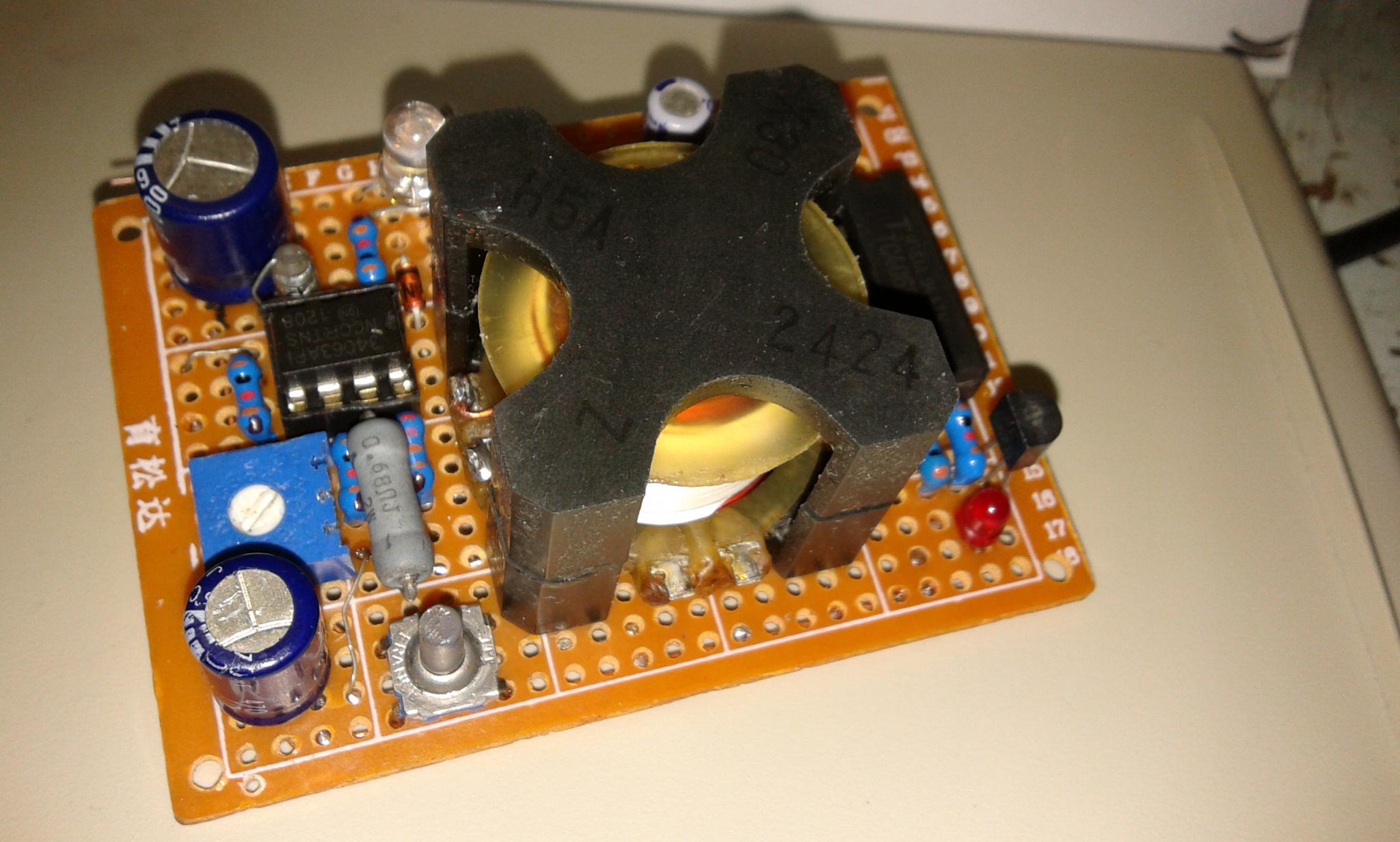

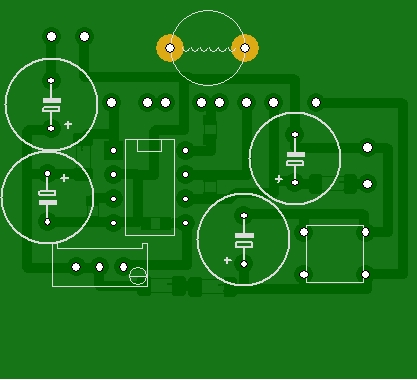

УСИЛИТЕЛ ТОКА ...


ПРИВЕТ ВСЕМ ..
ПОЗАЛСТА НИОСКОРБЛИАИТЕ ДРУГ ДРУГА , И НИМУСАРТЕ НА ФОРУМЕ !!!!!!!!!!!!!!!
ЕСЛИ ВИ МУСАРИТЕ НА ФОРУМЕ , ЗНАЦИТ НИУВАЗАИТЕ МЕНИА И ДРУГИХ НА ФОРУМЕ ..
ВЕД МНЕ НАДО УБИРАТ ВАС МУСАР И ТРАТИТ ВРЕМИА И ИНТЕРНЕТ МЕГАБАИТИ ,
ЗА КОТОРИЕ ЙА ПЛАЦИУ А НЕ ВИ ..
НИПОСЛУСАИТЕ УДАЛИУ ВАСИ СООБСЕНИЕ ВСЕ ПОДРИАД НИСМОТРИА СТО НАПИСАЛИ ..
ДАГАВАРИЛИС ?


----

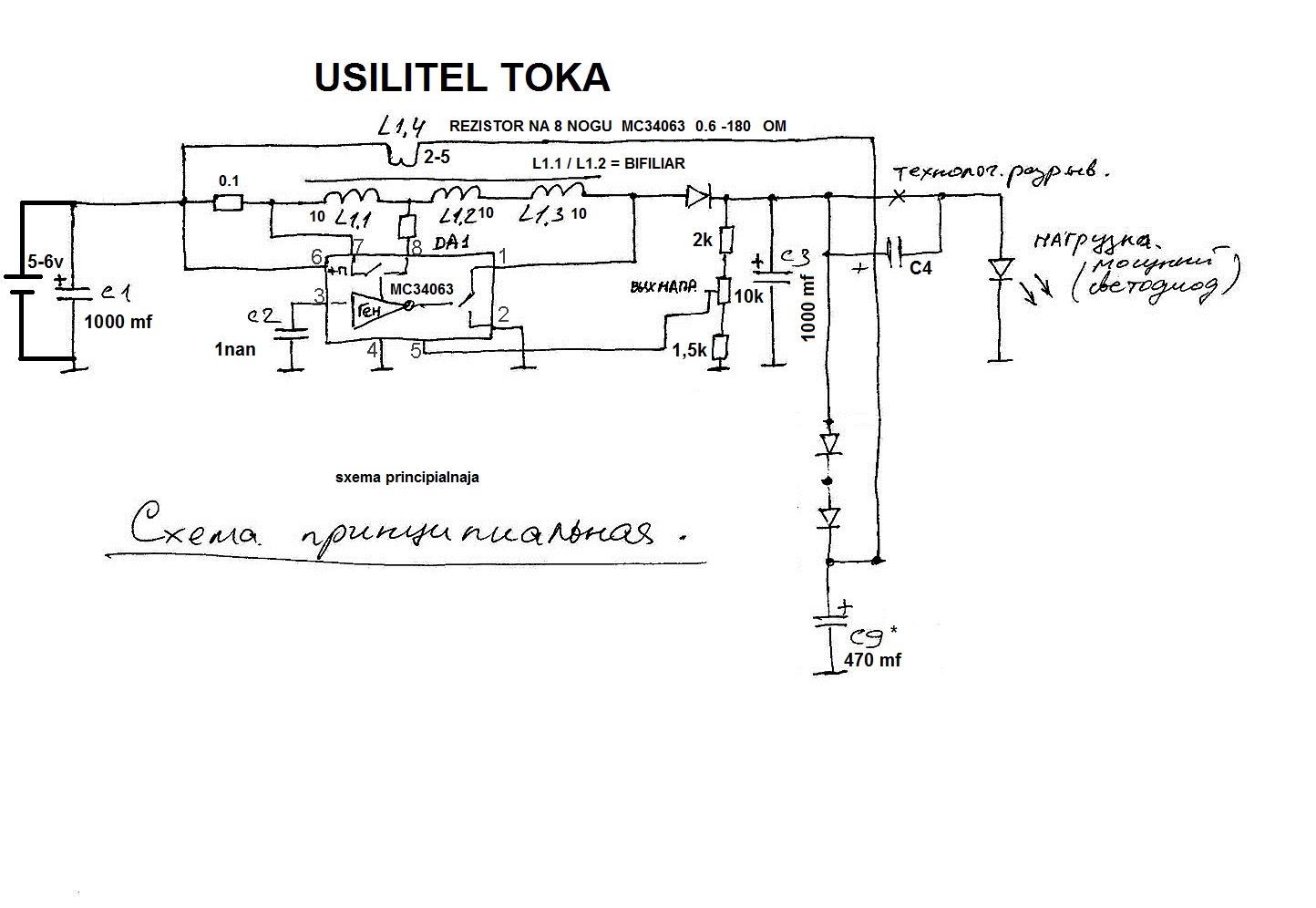

IN = 6V / 10W OUT = 6V / 100W

ЗАПИС ОБЙАСНЕНИЕ КАК ЗАПУСКАТ ЕТУ СХЕМУ ..my-files.ru/4g363d
ОБЙЕСНИАЕТ ДЕЛАМОРТО У КОТОРОВО ПОЛУЦИЛОС СДЕЛАТ ЕТУ СХЕМУ ...









ЗАПИС ОБЙАСНЕНИЕ КАК ЗАПУСКАТ ЕТУ СХЕМУ ..my-files.ru/4g363d
ОБЙЕСНИАЕТ ДЕЛАМОРТО У КОТОРОВО ПОЛУЦИЛОС СДЕЛАТ ЕТУ СХЕМУ ...
SKYPE freeenergyinfo
Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
freeenergylt.narod.ru/
www.youtube.com/FreeEnergyLT/
www.youtube.com/AntanasEnergy/
И уж точно не наличие СЕ делает человека человеком.
Последнее редактирование: 2 года 7 мес. назад от freeenergyinfo.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #117

  • Bronepoezd
  • Bronepoezd аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 246
  • Спасибо получено: 83

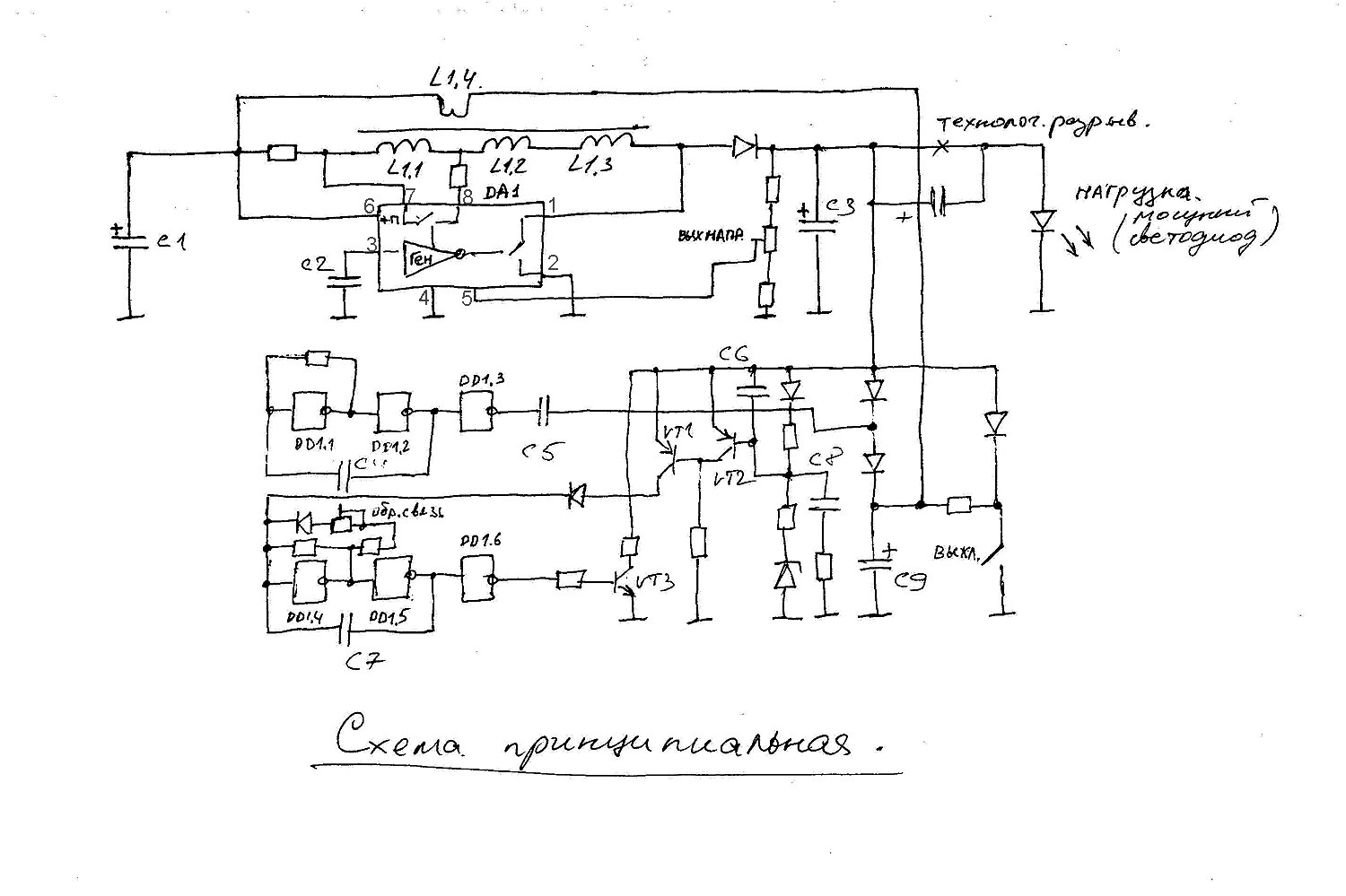

Катушка L1.4 мотается между катушками L1.1 и L1.2, которые включены встречно. L1.4 и C9 резонансный контур. C9 выполняет две функции 1-это резонансная и 2-это накопительная, самозапит или добавка энергии т.е постоянный ток идет по L1.4.
Вложения:
Последнее редактирование: 2 года 8 мес. назад от Bronepoezd.
Гости не могут отвечать на сообщения.
Спасибо сказали: freeenergyinfo

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #120

  • dmax
  • dmax аватар
  • Не в сети
  • Новый участник
  • Сообщений: 19
  • Спасибо получено: 9
извиняюсь, это просто преобразователь или что-то большее, и где тут усилитель тока о котором мы на старом форуме?
а кажись понял, после прослушивания.
Последнее редактирование: 2 года 8 мес. назад от dmax.
Гости не могут отвечать на сообщения.
Спасибо сказали: freeenergyinfo, tokar_ev

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #146

  • freeenergyinfo
  • freeenergyinfo аватар
  • Не в сети
  • Завсегдатай
  • удаци вам всем в ехпериментах .
  • Сообщений: 230
  • Спасибо получено: 312
remell пишет:

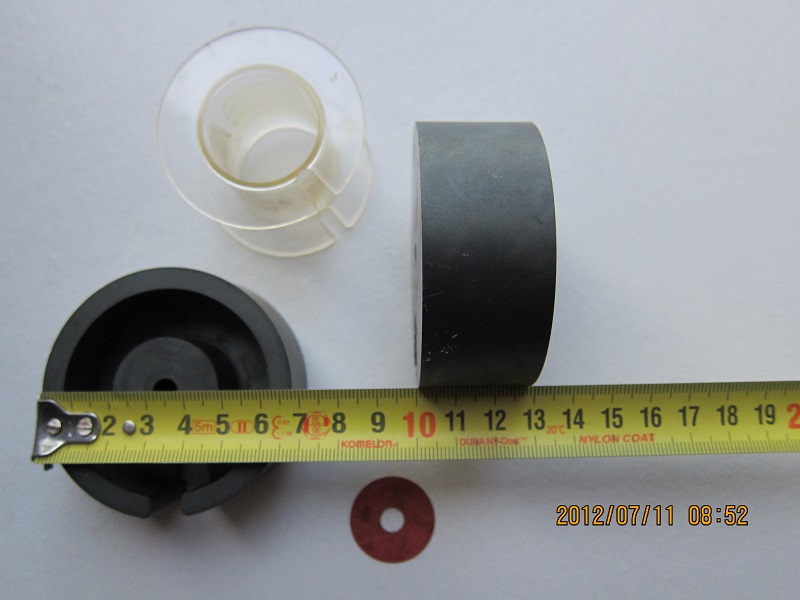

Всем привет. Вопрос может быть уже задавался, Какое сечение провода? И что можно еще использовать вместо ферритовых чашек ибо нету?

сецение провода помоему ниимеет знацение силное ,сказем 0,3 подаидиот ..
место феритових цасек мозно използоват лиубои феритови трансформатор ..
главное сто все обмотки били замотание на одном централном сердецнике ..
феритние цаски самие луцие передайот магнитное поле , сосдаваемие катусек ...
просто надо поискат мозет наидиоте ..
нинаидиоте берите феритови трансформатор ..
удаци вам всем в повторении .




SKYPE freeenergyinfo
Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
freeenergylt.narod.ru/
www.youtube.com/FreeEnergyLT/
www.youtube.com/AntanasEnergy/
И уж точно не наличие СЕ делает человека человеком.
Последнее редактирование: 2 года 8 мес. назад от freeenergyinfo.
Гости не могут отвечать на сообщения.
Спасибо сказали: remell

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #177

  • PAA
  • PAA аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 40
Жутко напоминает фонарик Семенихин 77 с Оверюнити, или это одно и то же?
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #179

  • PAA
  • PAA аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 40
Я не совсем понял из вашего фильма - самозапит у вас есть?
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #267

  • PAA
  • PAA аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 40
aplet пишет:
DELAMORTO пишет:
Принцип почти похож, но если бы все просто так было.... :)


а можете больше осциллограмм выложить, по моему будет более понятно.

Aplet, на сколько я понимаю, Семенихин77 и Деламорто один и тот же автор (Вадим). В прошлом году схема этого фонарика обсуждалась на оверюнити www.overunity.com/14524/3v-ou-flashlight/60/ и не только там. Там были и осциллограммы и схема и настройки. Во всяком случае схема которую дал Вадим здесь, почти один в один как схема Семенихин77 ( но немного другая элементная база). Повторить кажется ни кто не смог (но возможно у меня просто нет информации). Засада была в намотке транса и высказывалось мнение что это фейк. Посмотрим что Вадим скажет на этот раз.
Гости не могут отвечать на сообщения.
Спасибо сказали: tokar_ev

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #300

  • aplet
  • aplet аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 193
  • Спасибо получено: 88
Спасибо, тему на оверюнити нашел, читаю. В этом году только увлекся, информации огромное количество, приборы есть, только со временем напряженка.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #375

  • PAA
  • PAA аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 40
aplet пишет:
и что? Это другая схема.
Это кажется "фонарь" Пантюхова, эта тема тоже обсуждалась несколько лет назад, в инете есть. Можешь погуглить. Вот ссылка на старом страннике realstrannik.ru/forum/19-svobodnaya-ener...xova.html?start=1638
Последнее редактирование: 2 года 8 мес. назад от PAA.
Гости не могут отвечать на сообщения.
Спасибо сказали: tokar_ev

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #389

  • aplet
  • aplet аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 193
  • Спасибо получено: 88
На оверюнити я видел эти видео, там была выложена схема, только после анализа схемы и видео видно, что есть расхождения.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #392

  • aplet
  • aplet аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 193
  • Спасибо получено: 88
Хорошо убедите меня. Куда подключен большой конденсатор с красным и белым крокодилами на видео?
Куда подключен красный и желтый щуп осциллографа на видео, расскажите где видно на какой минуте, я вижу что конденсатор не туда и щупы не туда.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #393

  • aplet
  • aplet аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 193
  • Спасибо получено: 88

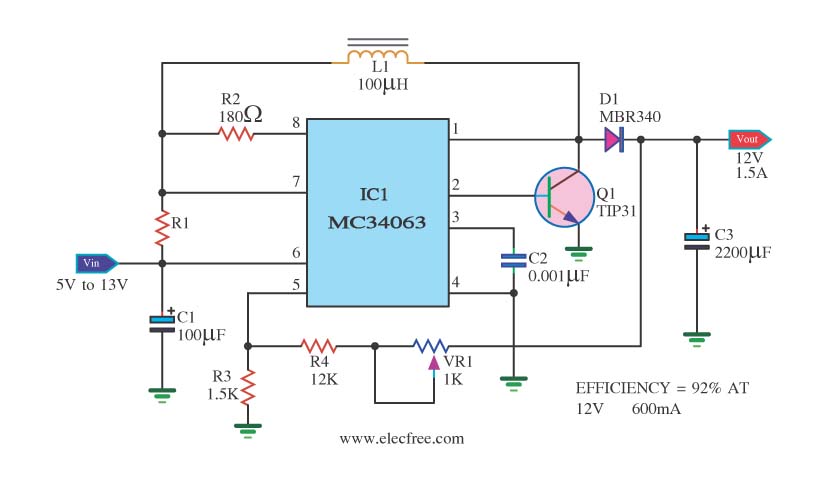

Что касается схемы по теме, собрал это чудо, вижу что резистор 0,1 ом вообще непонятно какую функцию выполняет, датчик тока срабатывает от 300mv на этом резисторе, а транзистор в ключе на 1.5 ампера в импульсе, получается что при перегрузке транзистор внутри микрухи греется и по току не выключается. т-е схема ограничения сработает по току от датчика тока при 3А.
Последнее редактирование: 2 года 8 мес. назад от aplet.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #426

  • aplet
  • aplet аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 193
  • Спасибо получено: 88
неужели только я плохо вижу. большой конденсатор идет белым проводом на землю (соединение большого числа крокодилов) второй + вывод идет красным проводом на другой красный крокодил - питание!!
Красный щуп осциллографа подключен вверху схемы рядом с зеленым крокодилом, предположительно между ними диод, желтый щуп подключен на серый провод который соединен с красным небольшим конденсатором по моему С1, и коллектором транзистора, делаю вывод что желтый и красный перепутаны на схеме.
Зеленый провод идет от точки соединения конденсатора С3 и катушки L2 на диод, который подключен к питанию (красный провод). Вы видите параллельно подключенные C3 C2? Покажите где??? Дальше.
На красной осциллограмме видно - маркер нулевой отметки находится практически внизу осциллограммы, а полочка импульса выше значительно, то есть если думать что это сигнал с коллектора, значит транзистор не открывается или на нем в открытом состоянии падает половина напряжения.!!
Дальше, если желтая осциллограмма это 226V на конденсаторе, значит какая-то сила разряжает этот конденсатор до нуля каждый цикл, по моему это не просто сделать с таким крутым фронтом. Я могу продолжить.
мое видение: Желтый луч сидит на коллекторе и с приходящим импульсом транзистор открывается и питание через индуктивность в 0 -- совпадает с желтой осцилограммой. Дальше через с1 s5 s6 этот импульс раскачивает контур l2 c2, к которому не подключен с3, импульсы с контура через диод с4 подпитывают схему. Неужели не видно.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #428

  • aplet
  • aplet аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 193
  • Спасибо получено: 88
enjoykin4 пишет:
Феррорезонанс в фонарике Акулы 30W от turisto74 cо Сyberenergy.ru



Это не феррорезонанс и не пачки импульсов, это просто отклик дросселя на одиночный импульс. Пачки должна формировать микросхема при подключенной обратной связи что напрочь отсутствует в этой интерпретации схемы.
Последнее редактирование: 2 года 8 мес. назад от aplet.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #462

  • sercop
  • sercop аватар
  • Не в сети
  • Новый участник
  • Сообщений: 15
  • Спасибо получено: 9
Уважаемый DELAMORTO, пару вопросов: 1. в первом посту темы размещена "схема принципиальная" без "самозапита", на которой указаны некоторые номиналы элементов, количество обмоток. Просьба указать грубые ошибки из указанного, которые явно повлияют на работу. 2. в сообщении чуть ниже приведено фото ферритовых чашек с размерами, эти чашки соответствуют Вашим?
заранее спасибо
Последнее редактирование: 2 года 8 мес. назад от sercop.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #516

  • Bronepoezd
  • Bronepoezd аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 246
  • Спасибо получено: 83
aplet пишет:
Delamorto.
46 ампер? А какие размеры установки?
Вопрос еще есть по усилителю тока используется ли фольга при намотке катушек в последних устройствах, является ли она необходимостью на сегодняшний день?
не обращайте внимания. Это глюк измерительных приборов.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #528

  • PAA
  • PAA аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 40
DELAMORTO пишет:
Стенд :) Вход слева , выход справа. И никакой земли... :) На заводском DC to DC

Вложение не найдено


Delamorto, ну чего ты глумишься? Если есть что показать - покажи, хочешь денег - скажи сколько. На оверюните мозги пудрил, на старом страннике Реда и Топруслана поливал и здесь начал чудить.
Гости не могут отвечать на сообщения.

Анализ устройства УСИЛИТЕЛ ТОКА 2 года 8 мес. назад #694

  • spinex
  • spinex аватар
  • Не в сети
  • Новый участник
  • знаю то, что не придумали ещё..
  • Сообщений: 1
Привет Вадим, помнишь в тимспике говорили, про когда ожидать реализации в 3д от лазерсабера?
- ну вот уже)
ещё не в 3д напечатанном корпусе конечно, но..))
Гости не могут отвечать на сообщения.
