Инвертор синус 50 Гц своими руками #101460
Сегодня у нас вырубили свет на 4 часа. И китайская плата как раз пришлась в тему. Емкости аккумулятора 33 В 30 А*ч хватило ровно на это время. Т.е. в среднем в квартире все потребляет 250 Вт. Это с учетом включенного освещения и 2 компа с мониками.
Засада остается с индуктивными нагрузками. Придется загрубить защиту по току в БМС аккумулятора. Для этого где-то нужно найти 4 шт. SMD резисторов на 0,03 Ома. А потом настроить защиту по току на самой плате с EG8010. Главное, чтобы не срабатывала защита в самый первый момент подключения всей электроники в доме (куча импульсных блоков питания), а также в момент старта холодильника. Прикинул в голове - холодное сопротивление компрессора 16 Ом. Значит, в момент пуска потребляется 13,75 А или 3 кВт. Буду экспериментировать.
Также заметил, когда напряжение на аккумуляторе ниже 34 В возможна просадка напряжения на трансе вплоть до 190 В (при условии подключения нагрузки 1,6 кВт). Попробую смотать один виток первички - должно помочь, но увеличится холостой ход.
В целом отмечу, что при нагрузке в 250 Вт радиаторы и транс были слегка теплые - по ощущениям не выше 30 градусов (в комнате 25 градусов), что очень радует. Даже вентилятор не включался.
По китайской схеме - там уже есть транс на ОС по напряжению и напряжение на выходе не гуляет - при условии достаточного напряжения на входе. По синусу на осле смотрел - все вроде бы чисто. Разумеется, когда напряжение на выходе падает при разряде аккума верхушка слегка срезается.
P.S. В будущем не спеша планирую построить инвертор с двойным преобразованием 12 В 220 В мощностью 1 кВт - чисто для разных вылазок на природу. Вот там все сделаю по уму. Интересно, можно ли собрать генератор на TL494 + IR2110 и собрать для раскачки верхнего и нижнего плеча транс, который бы раскачивал 3 DC-DC схемы? Т.е. будет всего 3 блока по 300-400 Вт с напряжениями на выходе 110 В. Соединим выходы последовательно - будет 330 В постоянки. Для каждого ферритового транса по 4 отдельных полевика. Но генерация для раскачки полевиков будет реализована на трансе для верхнего и нижнего плеча. Т.е. 1 мини ферритовый транс с двумя первичками и 6 вторичками для каждого из плеч.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #101553

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад 5 года 8 мес. назад от lensk1964.
lensk1964
Завсегдатай
Завсегдатай
Сообщений: 206
Больше
Инвертор синус 50 Гц своими руками #101589

diver52 пишет: Сегодня у нас вырубили свет на 4 часа. И китайская плата как раз пришлась в тему. Емкости аккумулятора 33 В 30 А*ч хватило ровно на это время. Т.е. в среднем в квартире все потребляет 250 Вт. Это с учетом включенного освещения и 2 компа с мониками.
Засада остается с индуктивными нагрузками. Придется загрубить защиту по току в БМС аккумулятора. Для этого где-то нужно найти 4 шт. SMD резисторов на 0,03 Ома. А потом настроить защиту по току на самой плате с EG8010. Главное, чтобы не срабатывала защита в самый первый момент подключения всей электроники в доме (куча импульсных блоков питания), а также в момент старта холодильника. Прикинул в голове - холодное сопротивление компрессора 16 Ом. Значит, в момент пуска потребляется 13,75 А или 3 кВт. Буду экспериментировать.
Также заметил, когда напряжение на аккумуляторе ниже 34 В возможна просадка напряжения на трансе вплоть до 190 В (при условии подключения нагрузки 1,6 кВт). Попробую смотать один виток первички - должно помочь, но увеличится холостой ход.
В целом отмечу, что при нагрузке в 250 Вт радиаторы и транс были слегка теплые - по ощущениям не выше 30 градусов (в комнате 25 градусов), что очень радует. Даже вентилятор не включался.
По китайской схеме - там уже есть транс на ОС по напряжению и напряжение на выходе не гуляет - при условии достаточного напряжения на входе. По синусу на осле смотрел - все вроде бы чисто. Разумеется, когда напряжение на выходе падает при разряде аккума верхушка слегка срезается.
P.S. В будущем не спеша планирую построить инвертор с двойным преобразованием 12 В 220 В мощностью 1 кВт - чисто для разных вылазок на природу. Вот там все сделаю по уму. Интересно, можно ли собрать генератор на TL494 + IR2110 и собрать для раскачки верхнего и нижнего плеча транс, который бы раскачивал 3 DC-DC схемы? Т.е. будет всего 3 блока по 300-400 Вт с напряжениями на выходе 110 В. Соединим выходы последовательно - будет 330 В постоянки. Для каждого ферритового транса по 4 отдельных полевика. Но генерация для раскачки полевиков будет реализована на трансе для верхнего и нижнего плеча. Т.е. 1 мини ферритовый транс с двумя первичками и 6 вторичками для каждого из плеч.


Не понятно зачем мудрить ТЛка да +Ирка, просмотрите, на форуме гдето на 200 ых страницах всё есть. Дмитрий тоже где то вылаживал, и мои где то схемы есть.
ставите ТЛку пару транхисторов по мощнее в место указанных на схеме. (по схеме доки на ЕГшку, ) и качайте хоть сколько пар транз, с трансами.
Один совет не берите большие сердечники для 12 в питания. оптимально ЕЕ33 максимум 49. (я обычно выбираю таким образом чтоб в первичке было 3--6 витков) Мало витков --много энергии на сержечник, много витков-- много энергии необходимо гасить снабам. (не панацея - многое зависит от частоты, и применяемых транзисторов, реч веду о базе элементов устаревших на 3 десятка тет, именно из этого все мы собираем.) на современной базе ДЦ\ДЦ можно сделать на мин трансе с частотой преобр несколько сот кГц и кпд выше 99%. Попадал в ремонт штатовский инв 6 000 вт 12в. там трансы квадратные менее 20мм, и практически нет радиаторов в ДЦ\ДЦ. Транзисторы 8 ног планар.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #101667
Спасибо сказали RealStrannik, wodynoi, gugisan54

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад 5 года 8 мес. назад от Lucky.
Lucky
Новый участник
Новый участник
Сообщений: 3
Больше
Инвертор синус 50 Гц своими руками #101766
Подскажите пожалуйста, недавно собрал преобразователь на egs002 и у меня такая проблема, преобразователь работает около 10 секунд и потом уходит в защиту и светодиод мигает 4 раза, после чего схема запускается по новой и все повторяется. Схему собирал с 12 вольтовым питанием с сетевым повышающим трансформатором со вторичной на 220 вольт, но на выходе получаю около 110 вольт. Ничего конкретного по этой проблеме найти не удалось, подскажите пожалуйста о чем свидетельствует данная ошибка ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
Lucky
Новый участник
Новый участник
Сообщений: 3
Больше
Инвертор синус 50 Гц своими руками #101778

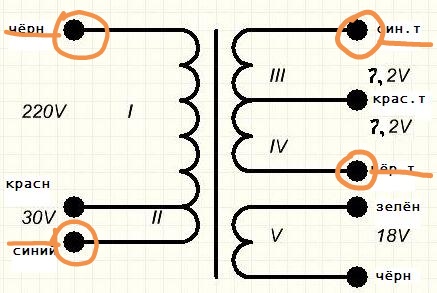

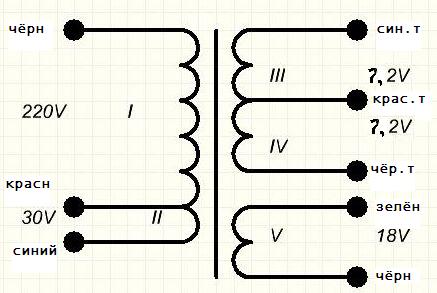

Вот схема обмоток моего трансформатора, трансформатор кстати от бесперебойника в схему подключал к 14 вольтовой обмотке (2 по 7 вольт). К 7 вольтовой обмотке подключал и что-то не получилось, возможно делаю что-то не так попробую ещё раз, выходная обмотка на 250 вольт (220 вольт +30 вольт), обмотки которые я использовал обвел оранжевым. Воспользуюсь вашим советом и отпишусь как получилось, спасибо за помощь.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
Lucky
Новый участник
Новый участник
Сообщений: 3
Больше
Инвертор синус 50 Гц своими руками #101783
Подключил 7 вольтовую обмотку, трансформатор затарахтел на выходе было 220 вольт но при подключении нагрузки ег уходила в защиту, в конечном итоге выбило полевики. Как мне кажется что все таки нужно было подключать к 12 вольтовой обмотке ведь питание у нас идёт 12 вольт

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
Ol-Dob
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 39
Больше
Инвертор синус 50 Гц своими руками #101801
Проверь питание на ирках. Должно быть не 12 вольт а 15-20. Посмотри схемы выше для питания ирок. У меня подобные проблемы были. Такой транс подходит идеально для питания от 24 вольт аккумов. Я с него беру и обратную связь и всё работает. Только надо добавить стабилизатора 24 на 16-20 вольт для питания ирок и стабилизатор 5 вольт . У меня на таком трансе и заряженных аккурат запускается 600 Ваттной двигатель но напряжение при запуске проседает до 210 вольт но двигатель крутит.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
lensk1964
Завсегдатай
Завсегдатай
Сообщений: 206
Больше
Инвертор синус 50 Гц своими руками #101817
в трансформаторной схеме первичка должна быть расчитана на половину верхнего папряжения. ТЕ при питании 12в ТЕ =14в первичка на 7в.. иТД для 36в верх =40в первичка на 20в. ЕГшка при 12в работает нормально, а если раздельное питание то отлично. хотя питать от 14в лучше в плане открывания ключей а не ЕГ. А вот тарахтеть транс может только в одном случае ,ОТСУТСТВУЕТ обратная связь, либо не верный делитель по обратке.
Спасибо сказали pacak7294
