Инвертор синус 50 Гц своими руками

смещение ты неправильно делаешь .
сделай нормально и будет тебе счастье .
можно еще сделать смещение в минус на стабилизаторах l7815-l7905 но тут надо двухполярное питание

люди собирают на кренках и работает

как соберешь покажи хоть что там получилось

ты покажи работу инвертора с осциллограммами ?

а кучу плат я тоже могу показать

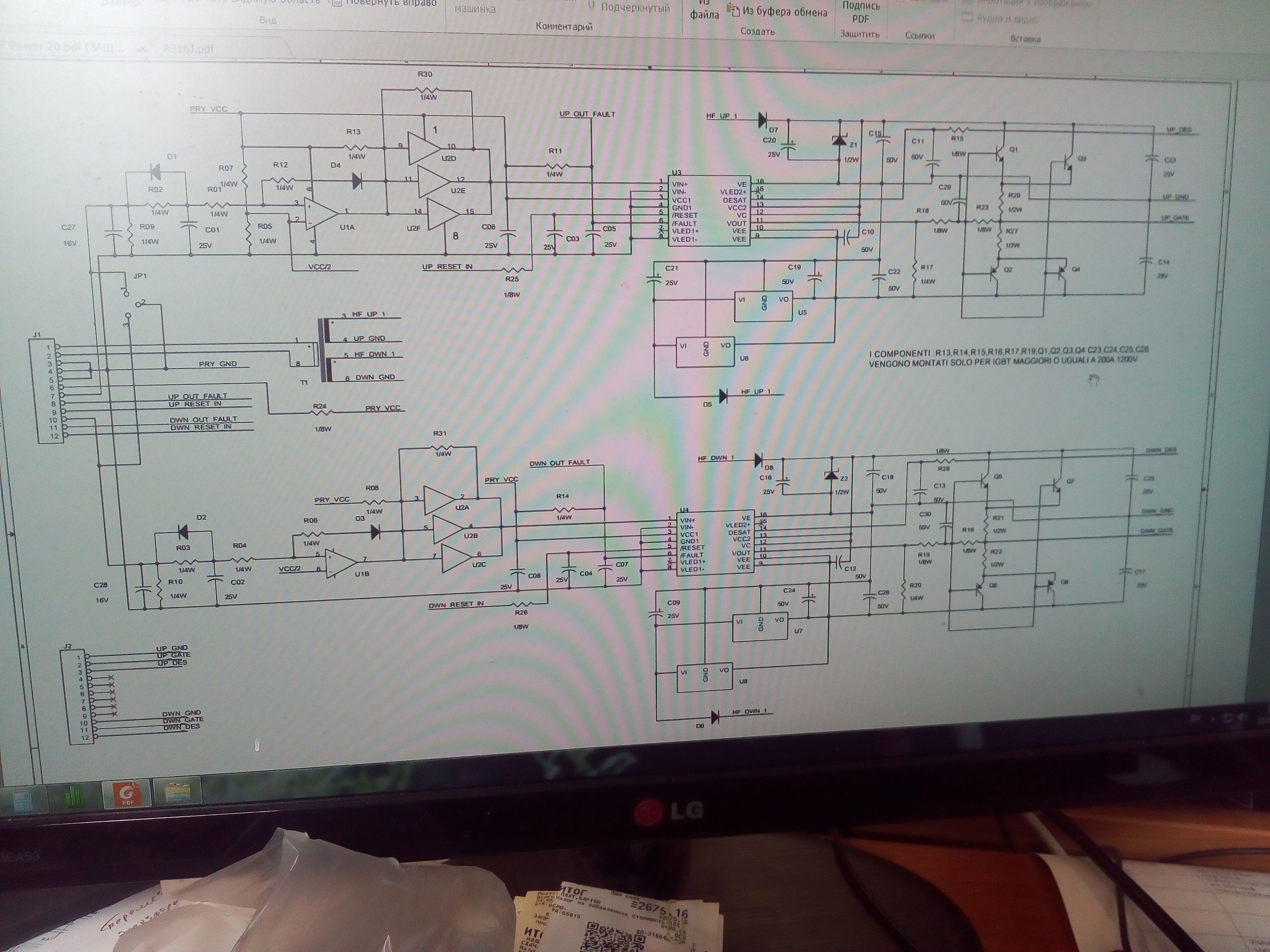

Драйвер со смещением -8В

Всем привет,

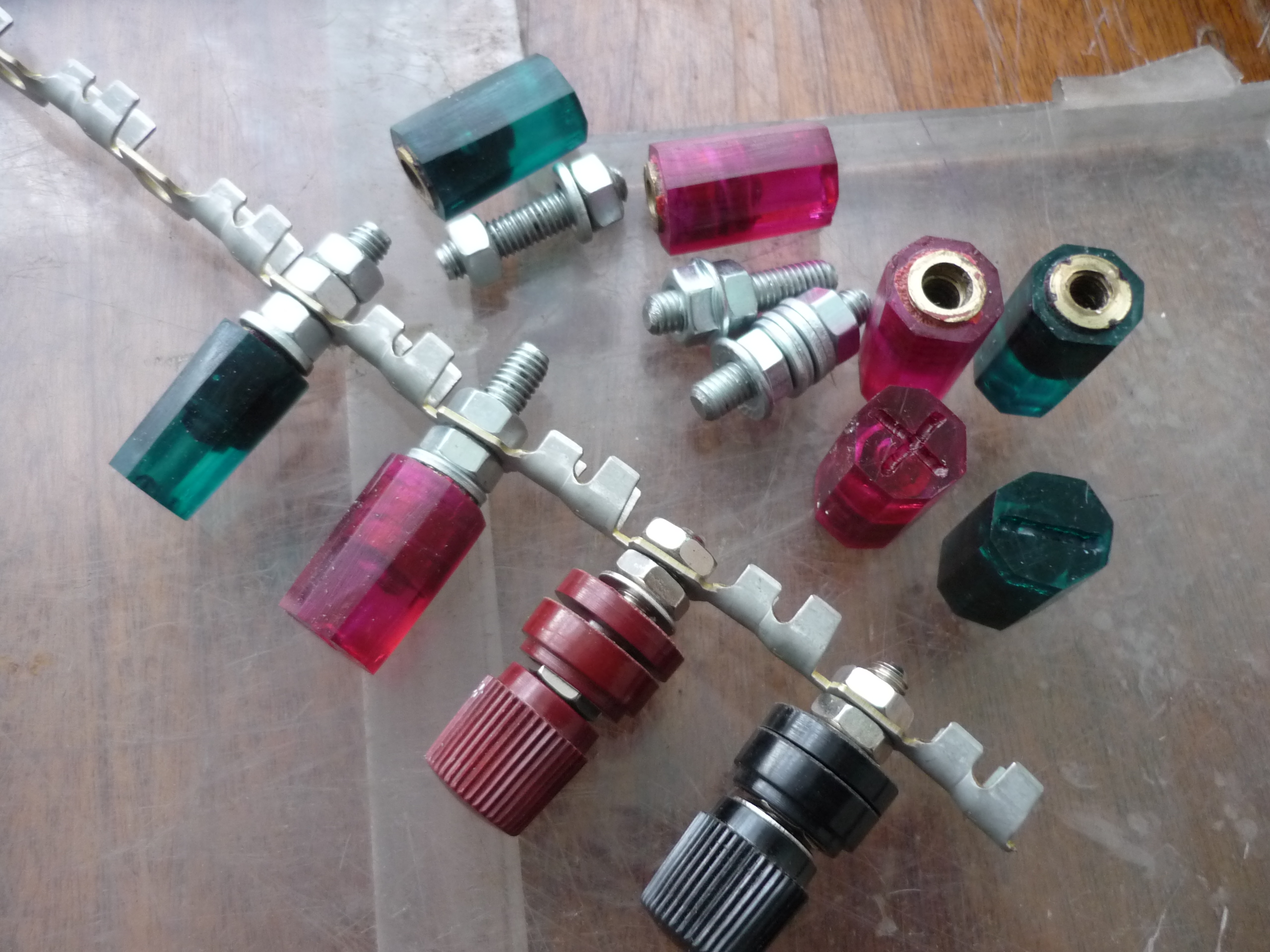

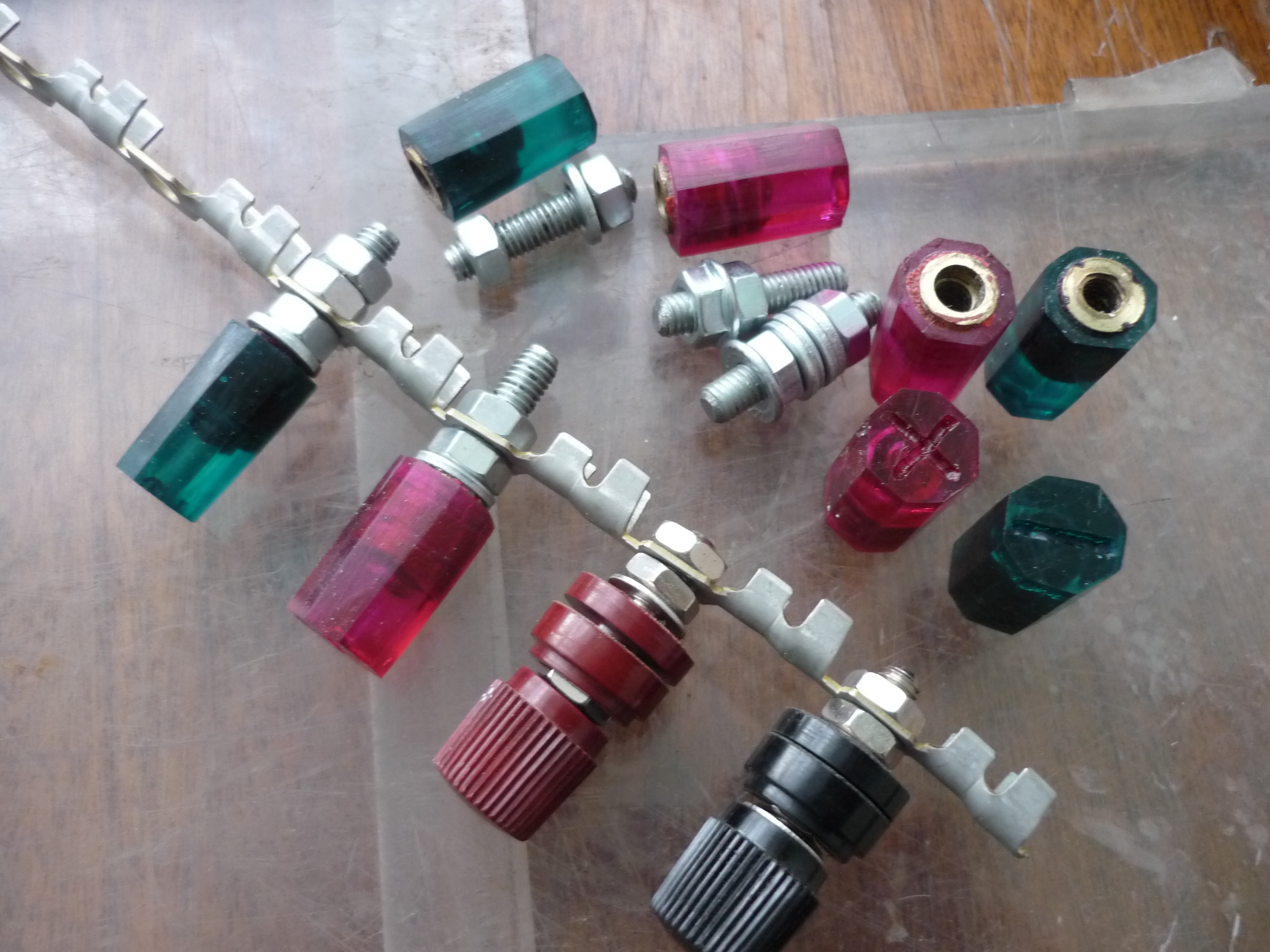

Как то писал тех как сделать клемы, вот сново понадобились и решил сфотать. ушло 2 часа за исключением времени пока смола встала, и 10 пар готово

И ещё, как то спор был на счёт супер прокладок, и ёмкостей на Фарады, что не улучшает качества инвертора, повторяться не буду. Но вот попал в ремонт очередной ус"Е"лок и тже решир фото показать, Думаю Эталон простит это не инвертор, Хотя по сути это тот же инвертор только с изменением частоты и амплитуды. И так; усилок не старьё,

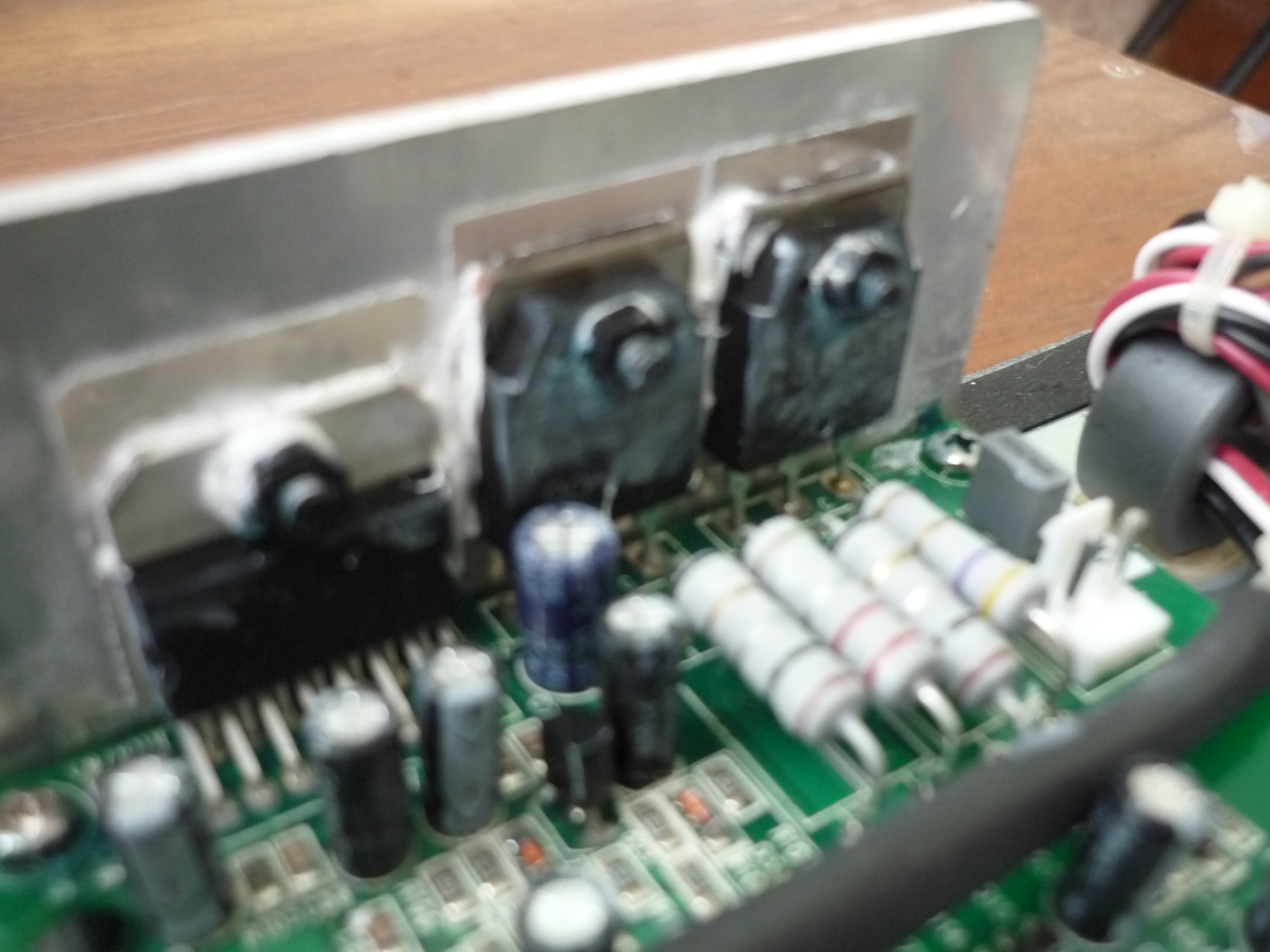

1. как видите обычная копеечная СЛЮДА. А фирма не хилая делает и не Китай,

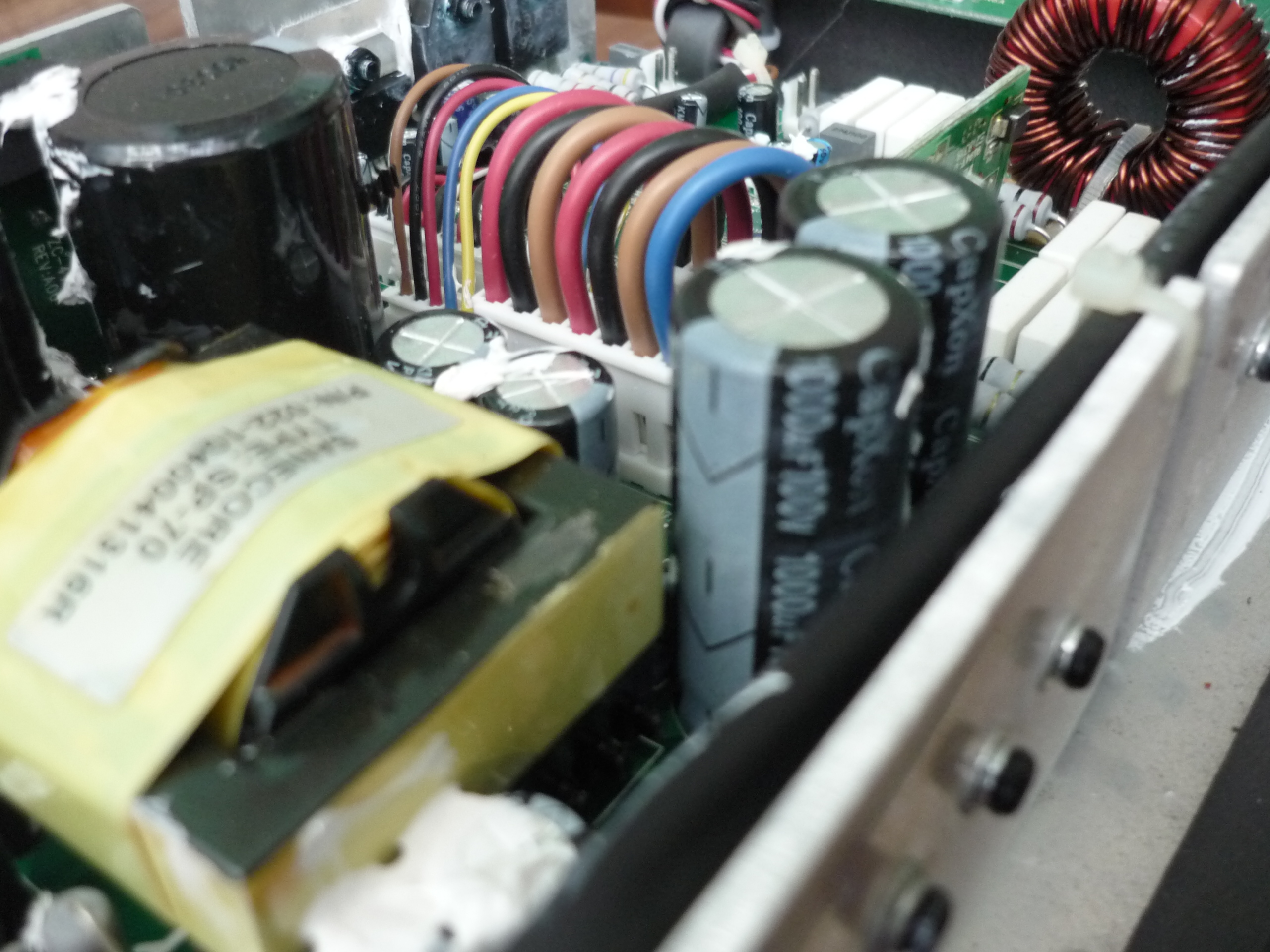

2. при своих номинальных 600 Вт. Ёмкостей на фарады нет, А между тем у этого агрегата (изменябщая нагрузка) условия как при работе в горячем цехе.
К сожалению отдал клиенту 2500 Вт усилитель там та же картина. Напомню хотя это УНЧ но по сути это инвертор.
3. А разряжать затворы минусом надёжнее хоть полевики хоть жабы, просто будет надёжнее, если идёт речь о килограммах.

Andrews, без муара, монитора и чека одну схему трудно было сделать?

Из pdf можно отдельные страницы сохранить через foxit editor или распечатав на вирт. принтер (с пережатием).

lensk1964 пишет: 2. при своих номинальных 600 Вт. Ёмкостей на фарады нет, А между тем у этого агрегата (изменябщая нагрузка) условия как при работе в горячем цехе.

Их снаружи вешают, внутри мало места и жарко.
Делают эти 2 компонента разные фирмы, которые не могут договориться продавать комплект.

Измерение по минусовой шине-это вчерашний век(позавчерашней), очень много минусов(кому надо подробней Гуглите тему)..!!!!!!
Ток надо измерять по плюсовой шине используя датчики Холла или спец. шунты , которых сейчас очень большой выбор.....
www.chipdip.ru/product0/8658747090
