ТЕМА: ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д)

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75400

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1045
  • Спасибо получено: 735
Данная тема будет посвящена проекту СЛАВЯНКА
проект создан для разработок и внедрений надежных и доступных устройств энергообеспечения
Гости не могут отвечать на сообщения.
Спасибо сказали: Dream, vladmir67

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75401

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1045
  • Спасибо получено: 735

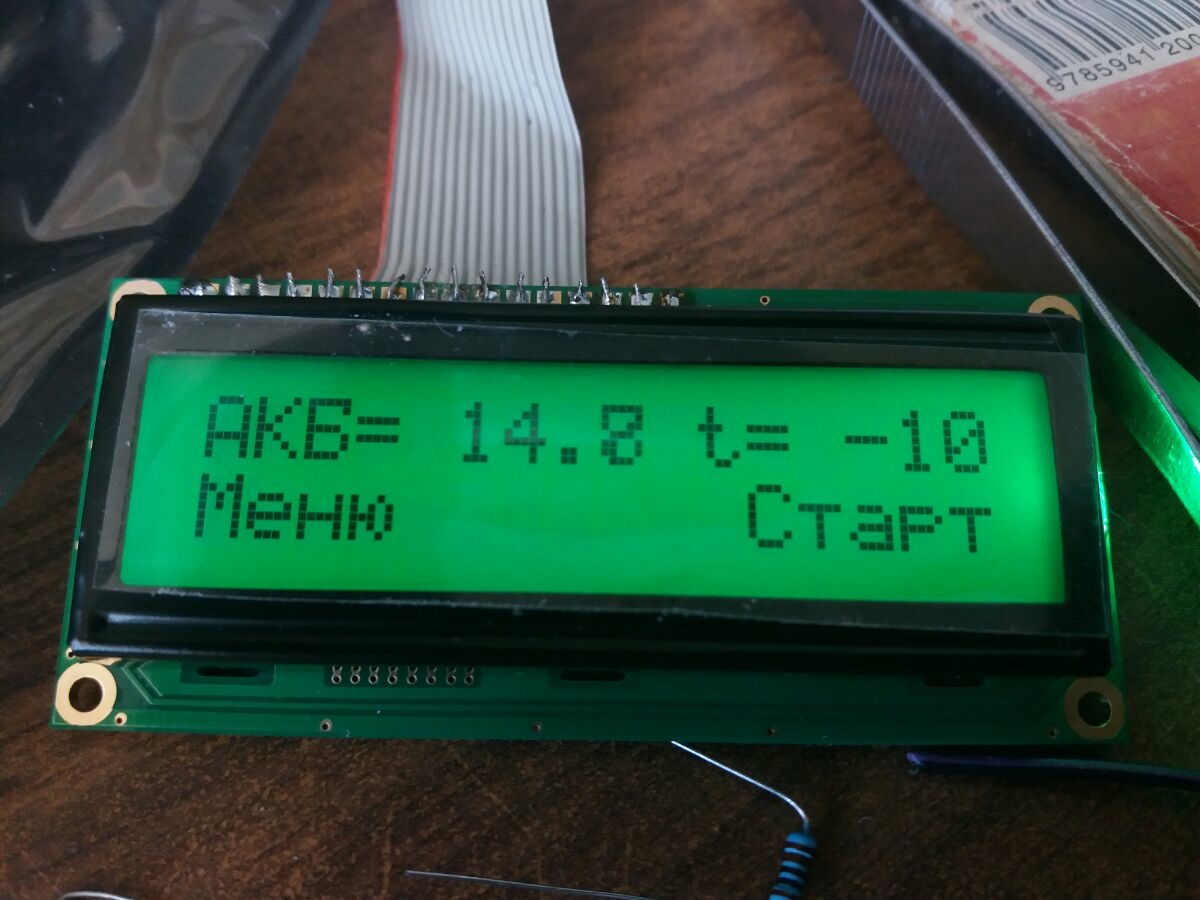

Решили начать с создания замены знаменитой EG8010+IR2110
многим знакома эта платка для изготовления инвертора с чистым синусом
Получился вот такой наборчик ))
Скоро поступит в продажу
цены демократические



Последнее редактирование: 4 мес. 1 нед. назад от Эталон+.
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75403

  • Эталон+
  • Эталон+ аватар
  • на форуме
  • Модератор
  • Сообщений: 1045
  • Спасибо получено: 735

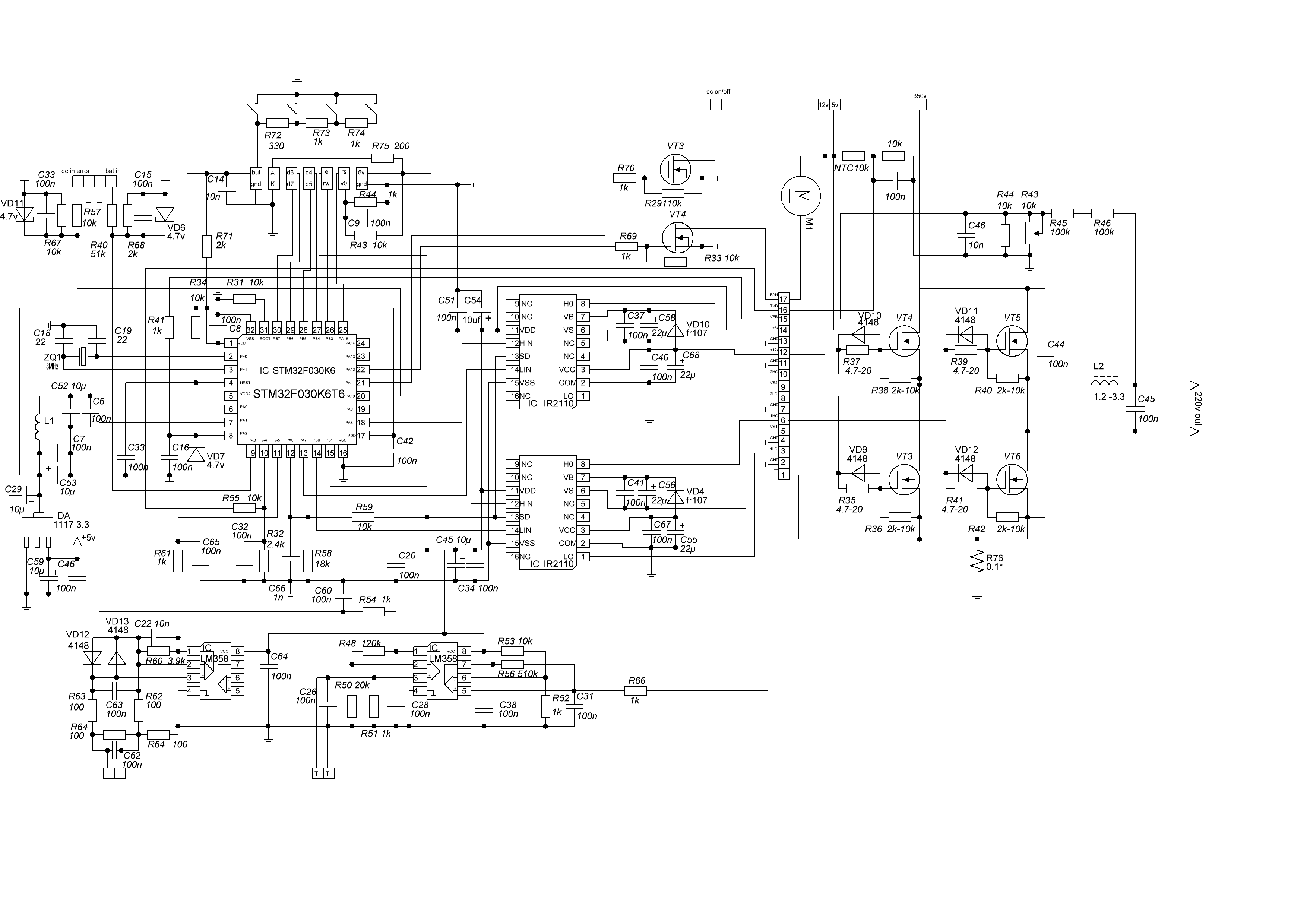

стандартная схема совместима по пинам с EG8010+IR2110
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75404

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5
Приветствую всех!

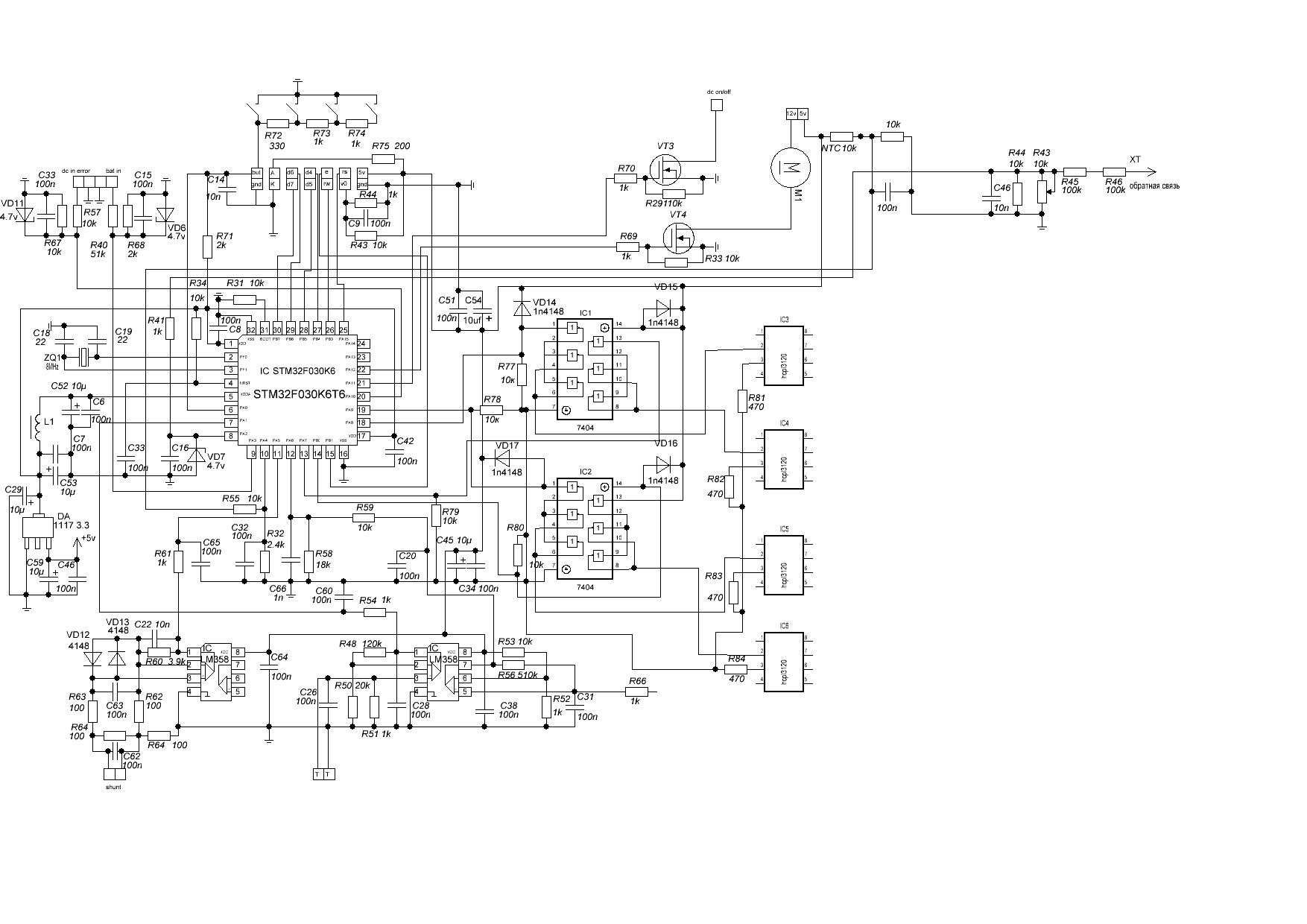

Пожалуй начну) Получил я процессор STM32 от Дмитрия и Рашида за что им огромное спасибо ))) . Этот контроллер предназначен для создания инвертора чистый синус 50гЦ . Cама схема проектировалась как альтернатива EG8010+IR2110.
Я же решился перерисовать и переделать схему как сказать для себя . Убрав IR2110 и за место него поставить оптодрайвера
HCPL3120 схемы привожу)






Это я сделал в целях развязки низковольтной части от высоковольтной )))
Последнее редактирование: 4 мес. 1 нед. назад от Kuzroman1988.
Гости не могут отвечать на сообщения.
Спасибо сказали: vitalijbojko

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75452

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5

вот рабочая ссылка на видеообзор )))
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75453

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5

А вот вам финальный видеообзор )))
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75463

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5

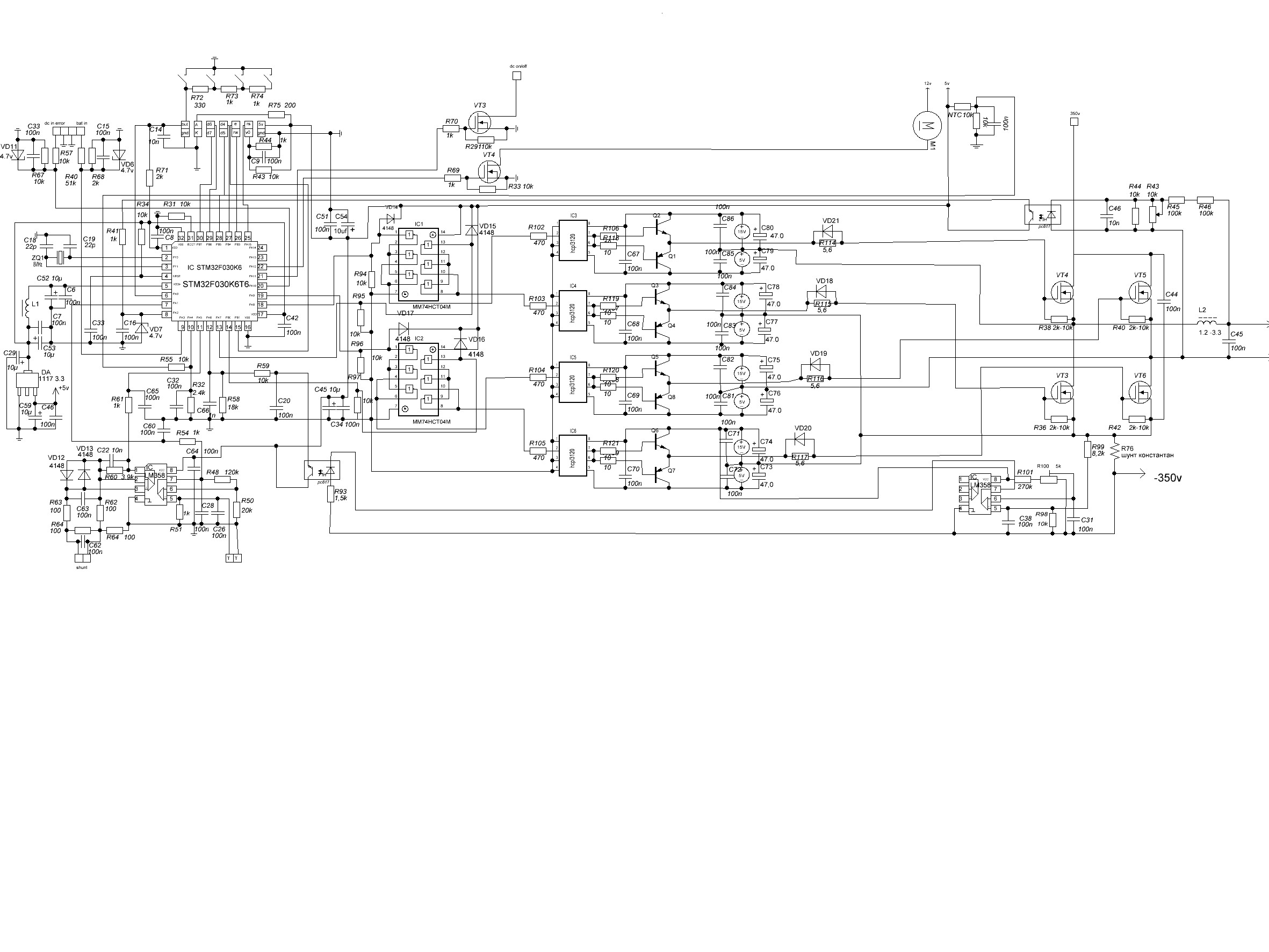

Доброго всем времени суток . Сегодня наконец дорисовал схему которую планирую сделать себе .
Выкладываю для всеобщего обзора ))))



смотрим коментируем хотелось бы чтобы ее проверили на предмет ошибок если что поправьте меня )))
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75474

  • NE_XT
  • NE_XT аватар
  • Не в сети
  • Захожу иногда
  • Сообщений: 64
  • Спасибо получено: 11

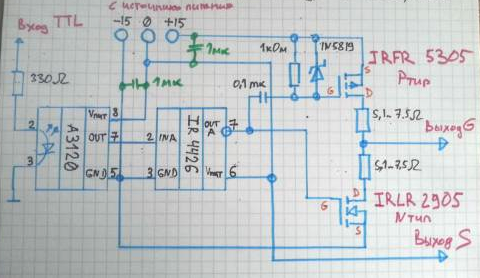

Уточните - ключи таки останутся полевиками, или все - таки IGBT,
ну и драйвер с двухполярным питанием больше подходит для модулей IGBT.

Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75484

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5
NE_XT пишет:
Уточните - ключи таки останутся полевиками, или все - таки IGBT,
ну и драйвер с двухполярным питанием больше подходит для модулей IGBT.

спасибо за вариант схемы ))))
отвечу на ваше уточнение я сделал двуполярное питание лишь того что я собираюсь параллелить несколько ключей в плече и поэтому целесообразно надо двуполярное питание )))
модули и как раз и внутри и сделаны сборкой несколько запараллеленых кристаллов транзисторов
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75528

  • vladmir67
  • vladmir67 аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 260
  • Спасибо получено: 133
О ЧТО ТО Я НЕ ЗНАЛ ЧТО ТАКАЯ ТЕМА ЕСТЬ :)
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75531

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5
привет владимир
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 1 нед. назад #75589

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5
graffaw пишет:
И так, применяя транзисторы которые стоят после ИР2110 и после 3120 с общим коллектором нужно две пары,так как каждая пара инвертирует сигнал. А применяя транзисторы с общим эмитером достаточно одной пары.
А вообще я не понимаю нахрена ставить после оптопары ИР и еще кучю транзисторов сумарная стоимость которых превысит стоимост самой платы ЕГ, Сама 3120 справится с ИЖБТ единственный нюанс делать развяску питание в минус
Не понимаю тебя ( где ты увидел ир 2110?
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 4 мес. 54 мин. назад #75851

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5
graffaw пишет:
Kuzroman1988 пишет:
NE_XT пишет:
Уточните - ключи таки останутся полевиками, или все - таки IGBT,
ну и драйвер с двухполярным питанием больше подходит для модулей IGBT.

спасибо за вариант схемы ))))
отвечу на ваше уточнение я сделал двуполярное питание лишь того что я собираюсь параллелить несколько ключей в плече и поэтому целесообразно надо двуполярное питание )))
модули и как раз и внутри и сделаны сборкой несколько запараллеленых кристаллов транзисторов


На выходе тебе еще одну пары транзисторов надо ставить ,почитай описания эмитерных повторителей.
Бессмысленно тода такой вариант делать с кучами микрух и транзисторов .не жели оптика с 2 биполярками не справится ? Тода лучше оптику 332 применить с 2 биполярками . Разницы между модулями и кучами ключами иджбт не вижу
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 3 мес. 6 дн. назад #76814

  • vladmir67
  • vladmir67 аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 260
  • Спасибо получено: 133
проект славянка чистый синус :)
буду на нем строить инвертор :)
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 3 мес. 1 день назад #77032

  • someuser
  • someuser аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 149
  • Спасибо получено: 35
Эталон+ пишет:

стандартная схема совместима по пинам с EG8010+IR2110

С20 100 нФ - явный "косяк".
Во всех электробукварях учат, что выход ОУ напрямую конденсатором коротить в землю нельзя, вых. каскад перегружен и самовозбуды возможны.
Обычно ставят последовательно с выходом резюк 50-2000 Ом и 100-1000 пФ на землю.
Причём 50 Ом - для мощных широкополосных ОУ типа видеоусилителей, с >200 мА выходом.
LM358 намного дохлее.

Вообще сколько часов и у скольки человек эта конструкция отработала?
Сыроватая ещё по-моему, даже на уровне схемы.
Последнее редактирование: 3 мес. 1 день назад от someuser.
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 2 мес. 4 нед. назад #77122

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5
someuser пишет:
Эталон+ пишет:

стандартная схема совместима по пинам с EG8010+IR2110

С20 100 нФ - явный "косяк".
Во всех электробукварях учат, что выход ОУ напрямую конденсатором коротить в землю нельзя, вых. каскад перегружен и самовозбуды возможны.
Обычно ставят последовательно с выходом резюк 50-2000 Ом и 100-1000 пФ на землю.
Причём 50 Ом - для мощных широкополосных ОУ типа видеоусилителей, с >200 мА выходом.
LM358 намного дохлее.

Вообще сколько часов и у скольки человек эта конструкция отработала?
Сыроватая ещё по-моему, даже на уровне схемы.
С чего ты взял что это косяк ? Тут всего лишь сигнал 1 и 0 больше не чего нет и каскад там не перегружается таким образом ни как . Потому что кроме напряжения там не чего нет .
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 2 мес. 4 нед. назад #77213

  • Реаутор Аксиос
  • Реаутор Аксиос аватар
  • Не в сети
  • Новый участник
  • Сообщений: 2
Всем доброго! Подскажите пожалуйста типовую схему для БЖТ. Спасибо.
Гости не могут отвечать на сообщения.

ПРОЕКТ СЛАВЯНКА (Инверторы. Стабилизаторы. MPPT. и Т.Д) 2 мес. 4 нед. назад #77214

  • Kuzroman1988
  • Kuzroman1988 аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 31
  • Спасибо получено: 5
Реаутор Аксиос пишет:
Всем доброго! Подскажите пожалуйста типовую схему для БЖТ. Спасибо.
Та там все тоже самое что и егешка )))
Гости не могут отвечать на сообщения.
