БТГ по Дмиту 2017

4 мес. 5 дн. назад 4 мес. 5 дн. назад от doktorsvet.
doktorsvet
Модератор
Модератор
Сообщений: 676
Больше
Автор темы
БТГ по Дмиту 2017 #79115
Дамы и господа! На этой ветке будет вторая по счету попытка (после х фака) собрать бестопливный генератор по Дмиту.
С учетом того, что многие не верят в работоспособность девайса, сам автор согласился остановиться на тонких моментах, касающихся настройки
Поэтому всех желающих милости просим принять участие в сборке и настройке B)

Возможно в дальнейшем ветка будет модерироваться :whistle:

Спасибо сказали tokar_ev, dozor, Z80, Dr.FeelGoodRu
Тема заблокирована.
4 мес. 5 дн. назад 4 мес. 5 дн. назад от doktorsvet.
doktorsvet
Модератор
Модератор
Сообщений: 676
Больше
Автор темы
БТГ по Дмиту 2017 #79119

Xrom пишет: Поэтому всех желающих милости просим принять участие в сборке и настройке


ну и где схема и описание ? и кто такой дмит ролики в ютубе есть ?

выложите сюда его схему на 3-х разрядниках с х фака,, по ней будут пояснения (для начала)
:)

Тема заблокирована.
4 мес. 5 дн. назад
wkaktuz
Давно я тут
Давно я тут
Сообщений: 85
Больше
БТГ по Дмиту 2017 #79122
Небольшая часть, жалко не от первоисточника

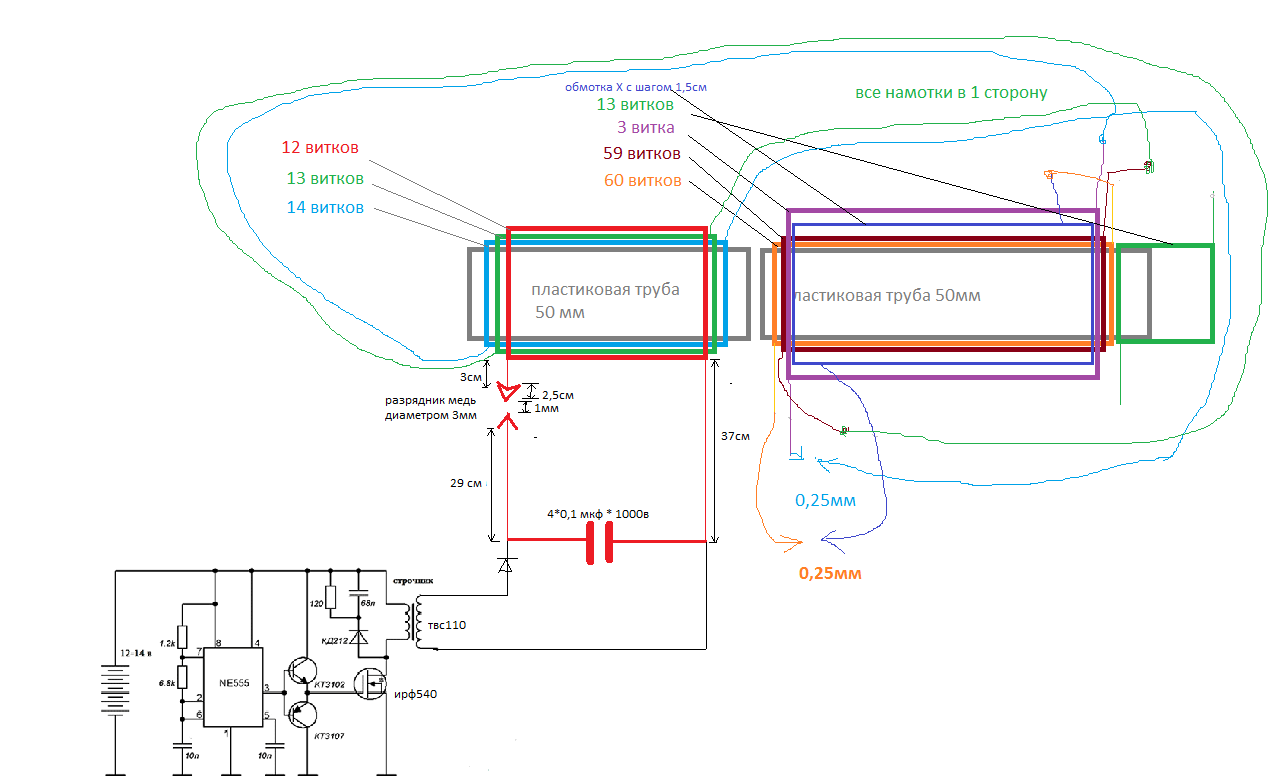

Вложения:
Спасибо сказали tokar_ev, Dr.FeelGoodRu
Тема заблокирована.
4 мес. 5 дн. назад 4 мес. 5 дн. назад от Mehanikc.
Mehanikc
Живу я здесь
Живу я здесь
Сообщений: 471
Больше
БТГ по Дмиту 2017 #79123

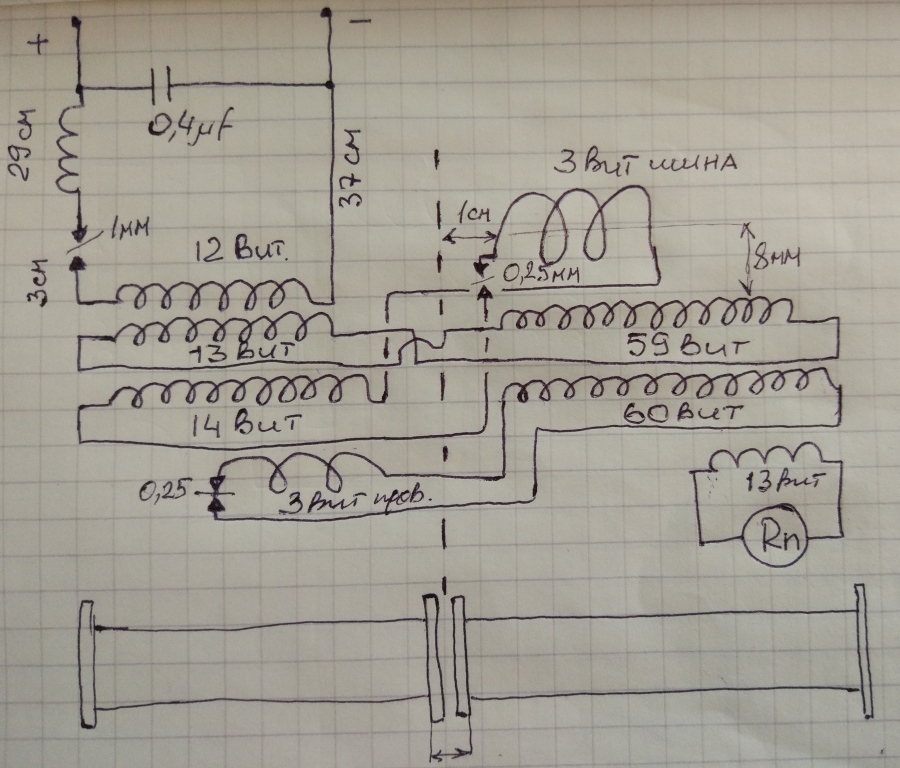

И еще.

PS А Это torsmagnit.jimdo.com/ похоже и есть сам Dmit с гипотезой МП.

Из ничего ничто произойти не может; ничто существующее не может быть уничтожено, и всякое изменение состоит лишь в соединении и разделении. Демокрит 460-370 гг. до н....
Вложения:
Спасибо сказали tokar_ev, Dr.FeelGoodRu
Тема заблокирована.
4 мес. 4 дн. назад 4 мес. 4 дн. назад от Dmit.
Dmit
Захожу иногда
Захожу иногда
Сообщений: 49
Больше
БТГ по Дмиту 2017 #79139
Труба пластиковая 50 мм. Первая катушка состоит из трех слоев - обмоток. Первый слой нижний 14 витков , 2 слой 13 витков, 3 слой 12 витков. 12 витковая обмотка это индуктор. подключается через разрядник к конденсатору емкостью 0.4 мкф - собрана батарея из 4 конденсаторов по 0.1 мкф. От конденсатора до индуктора длина соединительных линий 37 см. разрядник установлен в 3 см от катушки . Длина соединения индуктор разрядник 3 см. Разрядник изготовлен из меди диаметром 3 мм. Длина электродов 2.5 см. зазор в разряднике 1мм. Конденсатор емкостью 0.4 мкф заряжается однотактным преобразователем ne555 и ирф 540 ТВС 110. Вентили от микровалновки. Вторая катушка имеет две обмотки. Нижняя 60 витков верхняя 59 витков. Первая и вторая катушка намотаны проводом 1.4 мм по меди многожильный. В изоляции 2 мм. По верх двух обмоток на расстоянии 8 мм размещена обмотка из медной шины сечением 3 мм на 5 мм. Состоит из трех витков. Шаг намотки 15 мм . К обмотке состоящей из 60 витков подключена через разрядник обмотка равная по длине обмотке из шинки. Шаг намотки 15 мм. Зазор в этом разряднике 0.25 мм К первой обмотке 14 витковой подключена через разрядник зазор 0.25 мм обмотка из медной шинки 3 витковой, расположенной над второй катушкой . Обмотка из шинки располагается в 1 см от края второй катушки. Катушки расположены на расстоянии 5 мм друг от друга. Индуктор передает энергию первой катушке. От первой катушки энергия от второй обмотке 13 витковой передается по цепи второй катушке состоящей из 59 витков. Обмотка 59 витков передает энергию обмотке в 60 витков. В момент когда токи в обмотке 59 витков и 60 витков одна направленны обмотка из шинки получая энергию от обмотки расположенной на первой катушке 14 витков "доталкивает" "ток" в этих двух обмотках (59 и 60) витков что приводит к "перескоку" частиц в них как результат генерации импульса тока. Импульс тока передается от обмотки 59 витков по цепи к обмотке в 13 витков . Этот импульс проходит по обмотке в 13 витков в момент когда ток в индукторе на максимуме и только начал снижение. В результате и в индукторе под действие этого импульса происходит "перескок" заряженных " частиц направление перескока встречно направленное начальному току индуктора возникшего при разряде конденсатора через разрядный промежуток 1 мм.. Ток в индукторе -разряднике прерывается в результате чего в разряднике генерируется электромагнитный импульс. который улавливается обмоткой 14 витков и через разрядник 0.25мм передается на обмотку шинку. А она снова воздействует на вторую катушку. Пока ток в разряднике 1 мм не прервется на второй катушке ток слабый Но после прерывания и повторного воздействия обмоткой шинкой ток на съемной обмотке резко вырастает. Обмотка съема расположена на второй катушке с краю противоположному тому где размещена обмотка шинка. Обмотка съема на собственные нужды содержит 13 витков того же провода. Основная сложность Это добиться попадания обмоткой -шинкой в пик тока обмоток 59 и 60 витков с целью генерации импульса тока второй катушкой. Осуществима подстройкой обмотки из 14 витков и длиной соеденительных линий. Плюс небольшому смещению обмотки- шинки относительно обмоток второй катушки. Вторая сложность после того как вторая катушка с генерировала импульс тока вернуть его в первую катушку в пик тока индуктора ( чуть ниже) с целью прерывания разряда конденсатора. В момент прерывания наблюдается небольшой "хлопок" в разряднике. 1 мм. Далее разряд не продолжается и возникает только тогда когда конденсатор 0.4 мкф снова зарядиться однотактным преобразователем до момента пробоя потенциала определенного разрядным промежутком в 1 мм.
Спасибо сказали tokar_ev, remell, fominyh-asd, spaceon, vpk, labs, Z80, Mehanikc, Dr.FeelGoodRu
Тема заблокирована.
4 мес. 4 дн. назад
sllepa
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 27
Больше
БТГ по Дмиту 2017 #79157
Когда то пытался повторить установку по Dmity.Сделал несколько эксов,которые он рекомендовал для понимания.Всё подтвердилось.Установку запустить не удалось,но ...дело было не в бобине,просто я сидел в кабине.Уверен,что мужик не пошутил и надо бы его выслушать.Очень много развелось ..скорых на расправу-это вредит делу.
Спасибо сказали Dr.FeelGoodRu
Тема заблокирована.
4 мес. 3 дн. назад 3 мес. 4 нед. назад от doktorsvet.
Dmit
Захожу иногда
Захожу иногда
Сообщений: 49
Больше
БТГ по Дмиту 2017 #79184

Dr.FeelGoodRu пишет: Уважаемый Дмитрий Валерьевич,

Вот , что-то вроде так, да ? Поправьте если ошибаюсь !




с ув., Dr.FeelGoodRu

Сопротивление в цепи индуктора убираете вместо него провод длиной 29 см. Обмотка 13 витков соединяется на прямую с обмоткой 59 витков на крест. Обмотка 14 витков через разрядник 0.25 мм с обмоткой из шинки 3 витка на крест. Обмотка 60 витков через разрядник 0.25 мм с куском провода намотаным шагом 15 мм длиной равной длине обмотки шинки 3 витковой. К уважаемому Дмитрию Валерьевичу я отношения не имею. У меня нет сейчас технической возможности заниматься графикой.
Вложения:
Спасибо сказали Dr.FeelGoodRu
Тема заблокирована.
4 мес. 3 дн. назад 4 мес. 3 дн. назад от remell.
remell
Давно я тут
Давно я тут
Сообщений: 83
Больше
БТГ по Дмиту 2017 #79185

Dmit пишет: Основная сложность Это добиться попадания обмоткой -шинкой в пик тока обмоток 59 и 60 витков с целью генерации импульса тока второй катушкой. Осуществима подстройкой обмотки из 14 витков и длиной соеденительных линий. Плюс небольшому смещению обмотки- шинки относительно обмоток второй катушки. Вторая сложность после того как вторая катушка с генерировала импульс тока вернуть его в первую катушку в пик тока индуктора ( чуть ниже) с целью прерывания разряда конденсатора. В момент прерывания наблюдается небольшой "хлопок" в разряднике. 1 мм. Далее разряд не продолжается и возникает только тогда когда конденсатор 0.4 мкф снова зарядиться однотактным преобразователем до момента пробоя потенциала определенного разрядным промежутком в 1 мм.



Dmit проверьте пожалуйста схему. Направление обмоток одинаковое? И если можно поподробней по настройке. Намотать я думаю труда не составит, а вот поднять и настроить это нужно уметь. И пожалуйста если Вы хотите помочь снимите видео по настройке.
Вложения:
Тема заблокирована.
4 мес. 3 дн. назад
doktorsvet
Модератор
Модератор
Сообщений: 676
Больше
Автор темы
БТГ по Дмиту 2017 #79187
Для всех: Дмит здесь сидит через тонкий клиент, это значит что нет возможности отправлять файлы из дома, или с флэшки. Поэтому если хотите сделать бтг, то собирайте девайс сразу, а Дмит подскажет по настройке по ходу дела; для этой цели ветка и создавалась.
ЗЫ: любой флуд удаляется сразу и без предупреждения.

Спасибо сказали remell, Dr.FeelGoodRu
Тема заблокирована.
4 мес. 3 дн. назад
doktorsvet
Модератор
Модератор
Сообщений: 676
Больше
Автор темы
БТГ по Дмиту 2017 #79192

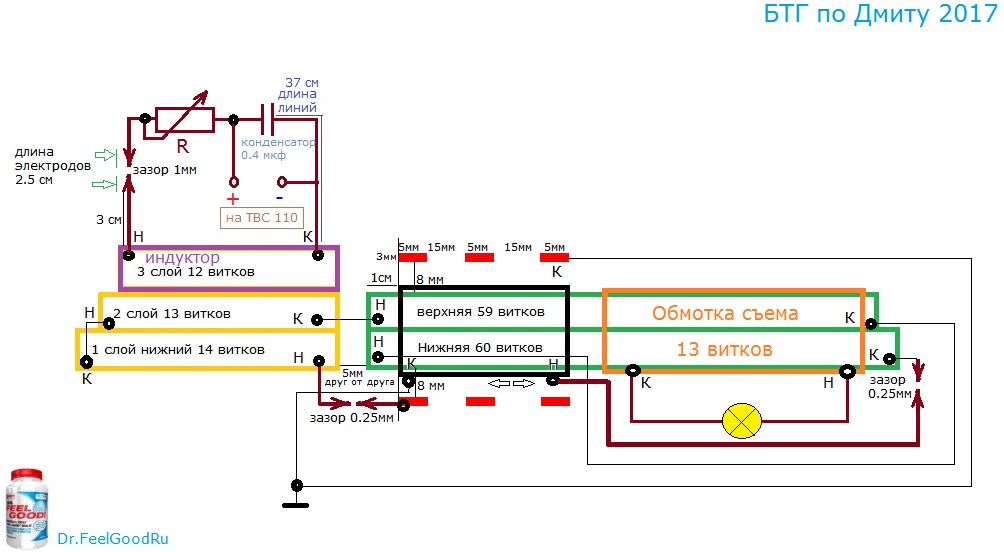

Всем привет! накидал возможную схему судя по описанию.
Есть вопросы :
1) расстояние 5мм между катушками - это по высоте, или между левой и правой гранатой
2) катушка с шагом 1,5мм равная длине шинки располагается отдельно или под шинкой?


Вложения:
Тема заблокирована.
4 мес. 3 дн. назад 4 мес. 3 дн. назад от Dmit.
Dmit
Захожу иногда
Захожу иногда
Сообщений: 49
Больше
БТГ по Дмиту 2017 #79195
Съемная обмотка 13 витков намотана с краю обмоток 59 и 60 витков по верх них. С другого краю по верх них обмотка из шинки. Зазор в 4- 5 мм между катушками 1 и 2 важно сохранять в нем формируется еще одно поле. Для формирования этого поля и вводиться соеденение крестом и соблюдение пропорций катушек. Можно попытаться снизить зазор между катушками до 3 мм но не меньше, но возникает угроза пробоя между соседними витками имеющими при таком включении высокую разность потенциалов. Это поле необходимо для синхронизации которая возникает после прерывания разряда в разряднике.
Спасибо сказали doktorsvet, fominyh-asd, Dr.FeelGoodRu
Тема заблокирована.
4 мес. 3 дн. назад 4 мес. 3 дн. назад от Dr.FeelGoodRu.
Dr.FeelGoodRu
Новый участник
Новый участник
Сообщений: 11
Больше
БТГ по Дмиту 2017 #79196
Уважаемый Дмит, ИЗВИНЯЮСЬ !!

Благодарю вас для ваш величайший труд при подстройке БТГ.


Увеличение изображения по клику

Ув. Дмит, всем нам, ещё нужно соблюдать, начало и конец обмоток.
Проверьте пожалуйста направление обмоток. и поправьте если я ошибаюсь !!
Ещё нужно поподробней, как правильно наматывать катушки - по часовой или против, от точке А к точки Б.
А, вы можете приложить краткий текстовой обзор, методик, по настройке бтг, с направлением бы энергии по ему ?.

Ув.Дмит, что означает движение энергии от + к - а что от - к + , какая разница с позицией движения энергии ?
Есть ли взаймосвязь между движением энергии от направления обмоток у вашему БТГ ?

с ув., Dr.FeelGoodRu
Вложения:
Тема заблокирована.
4 мес. 3 дн. назад
fartbomber
Захожу иногда
Захожу иногда
Сообщений: 40
Больше
БТГ по Дмиту 2017 #79199
а что никакого прерывания в разряднике не должно быть ?
Тема заблокирована.
4 мес. 3 дн. назад 4 мес. 3 дн. назад от doktorsvet.
Dmit
Захожу иногда
Захожу иногда
Сообщений: 49
Больше
БТГ по Дмиту 2017 #79204
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]
Хоть кто то читает и понимает как это работает.
Спасибо сказали Dr.FeelGoodRu
Тема заблокирована.
4 мес. 3 дн. назад 4 мес. 3 дн. назад от doktorsvet.
doktorsvet
Модератор
Модератор
Сообщений: 676
Больше
Автор темы
БТГ по Дмиту 2017 #79211
подскажите - что делает катуха 59 витков + кусок провода в 3 витка?

Кстате нашел недавний пост Дмита в другой ветке
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

Тема заблокирована.
4 мес. 2 дн. назад 4 мес. 2 дн. назад от bogdan64.
bogdan64
Давно я тут
Давно я тут
Сообщений: 113
Больше
БТГ по Дмиту 2017 #79223
Ну что, посидел, разрисовал по виткам, :) по слоям :) , рассчитал по длинам все обмотки и перешёл к технологическим нюансам :dry: Оказалось из-за того, что две обмотки будет необходимо двигать для настройки ( обмотка в 14 витков и шинка в 3 витка ) лучше всего их выполнить на отдельных каркасах. Но, если 3 витка шинки на 70 мм каркасе намотать большой проблемы не составит, то вот обмотка в 14 витков находится под двумя другими.
Пришла такая идея намотать эту обмотку на 40 мм трубе ( нам необходим диаметр трубы 44 мм, ну подмотаем 4 мм и подгоним, при общем диаметре провода в 3 мм ) - тогда вообще нет никаких проблем с подстройкой данной обмотки. :woohoo:
Останется теперь вопрос, что нам главнее - длина провода или кол-во витков ? В этой связи очень был бы кстати комент автора или если есть фотка с рабочим девайсом. С ув.
РС: И в схеме необходим конденсатор минимум на 6 кВ, а то как ё... ;)
Вложения:
Тема заблокирована.
4 мес. 2 дн. назад 4 мес. 2 дн. назад от Dmit.
Dmit
Захожу иногда
Захожу иногда
Сообщений: 49
Больше
БТГ по Дмиту 2017 #79232

bogdan64 пишет: Ну что, посидел, разрисовал по виткам, :) по слоям :) , рассчитал по длинам все обмотки и перешёл к технологическим нюансам :dry: Оказалось из-за того, что две обмотки будет необходимо двигать для настройки ( обмотка в 14 витков и шинка в 3 витка ) лучше всего их выполнить на отдельных каркасах. Но, если 3 витка шинки на 70 мм каркасе намотать большой проблемы не составит, то вот обмотка в 14 витков находится под двумя другими.
Пришла такая идея намотать эту обмотку на 40 мм трубе ( нам необходим диаметр трубы 44 мм, ну подмотаем 4 мм и подгоним, при общем диаметре провода в 3 мм ) - тогда вообще нет никаких проблем с подстройкой данной обмотки. :woohoo:
Останется теперь вопрос, что нам главнее - длина провода или кол-во витков ? В этой связи очень был бы кстати комент автора или если есть фотка с рабочим девайсом. С ув.
РС: И в схеме необходим конденсатор минимум на 6 кВ, а то как ё... ;)

не стоит размещать 14 витков на отдельном каркасе. Регулировка по правой стороне обмотки. И регулировка длиной соеденительного провода конденсатор- разрядник. Обмотка кусок провода равный длине шинки на отдельном каркасе это так же отрезок для регулировк
Спасибо сказали doktorsvet, Dr.FeelGoodRu
Тема заблокирована.
4 мес. 1 день назад
Mibor
Давно я тут
Давно я тут
Сообщений: 99
Больше
БТГ по Дмиту 2017 #79267
Уважаемый Dmit.
Скажите пожалуйста, как исходя из Вашего опыта, при минимальном числе электронных компонентов (деталей) получить отчетливо регистрируемый эффект прибавки энергии хотя-бы на минимальном уровне (например - единицы ватт). Какая должна быть схема и описание этого опыта?
С уважением.
Тема заблокирована.
