Не работает, потому что:Святолуг пишет:
Так раньше люди спрашивали, что не работает, как по автору, как ещё можно сделать ВЧ генератор, вот я и несколько вариантов предложил.zilibob4ik пишет:
Нет, дело не в том, что кто-то что то не хочет видеть.Святолуг пишет: Удалил свои сообщения. Не буду навязываться, раз не хотите их видеть.
дело в том, а нужен ли креатив при сборке схемы?
Есть схема ВЧ гена от автора, она работает, транзистор в ней стоит 20 рублей.
в схеме есть базовая катушка, которая ИМЕЕТ важное значение в общей схеме.
Вот и вопрос, зачем изменять, то что есть и работает?
1. Нужно внимательно проанализировать схему.
2. Нужно ВЧ запускать на полноценно собранном трансформаторе и схеме
и двигать катушки ВЧ гена, ибо запуск генерации может и не произойти без соблюдения каких то условий.
_________________________________________________________________________________________________________________
oktogen пишет:
vpk пишет:
Как на 50кГц может работать генератор без сердечника?.Обмотки
генератора НЧ по 10 витков.
Может, обмотки по десять витков, это вторички, а сам генератор НЧ намотан все таки на сердечнике?
Скважность сделай 20 % и будет работать.
_________________________________________________________________________________________________________________
doktorsvet пишет: ..побродил по калькулятору совмещения стоячки и лс резонанса - с уменьшением витков увеличивается необходимый интервал и растет необходимая частота.
Получается, что игорь не зря предлагал голый провод - только так можно перецеплять крокодил по виткам и таким образом подбирать резонанс...
Наличие автогенератора при этом даже поможет так как он автоподстраивается в небольших пределах..
_________________________________________________________________________________________________________________
юрий61 пишет:
Viaceslav_C_ пишет:
Magur пишет: Эти несколько загогулин должны сразу совпадать с собственным резонансом катушки, тогда энергия на переходном процессе теряться не будет.
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]Собственный резонанс катухи, это как бы индуктивность катухи и собственная емкость.
Я как бы пытался сказать, надо знать что мотать...
Можно пару лет мотать по точной инфе, но так и не собрать. Я просто уверен.
Сегодня специально намотал проводом 0.224мм на трубе 50 с шагом 1.5мм катушку.
Так вышло, что влезло только 18м... Ну это было не важно.
Собственная частота была отлична (занижена) намного от требуемой.
И на ослике было видно, как отраженные волны просто мешают получившимуся ЛЦ резонансу, сильно убивая весь процесс. На определенном отрезке колебания были разрознены в размере до 1МГц.
Из этого следует, не построив правильный контур, не надо его долбить какими то импульсами, магнитными полями и привязывать бубен, танцуя перед ним.
А чтобы контур настроить правильно, надо прежде всего понять физику процесса, именуемого "волновой резонанс". Не физику получения СВ-ны, а именно физику условий, при возникновении которых амплитуда СВ-ны вдруг сильно начинает расти во времени. Правда, многие и само понятие "волновой резонанс", считают вымыслом и бредом недостойным обсуждения...
Нет не "внятно", а однозначно и если Автор не 3,14...т, то отсюда следует, что вариантов "гена СЕ" мульен или почти, т.к. принцип не нарушает ЗСЭ (закон Кирхгофа рулит).HIDE пишет: Довольно внятно написано...

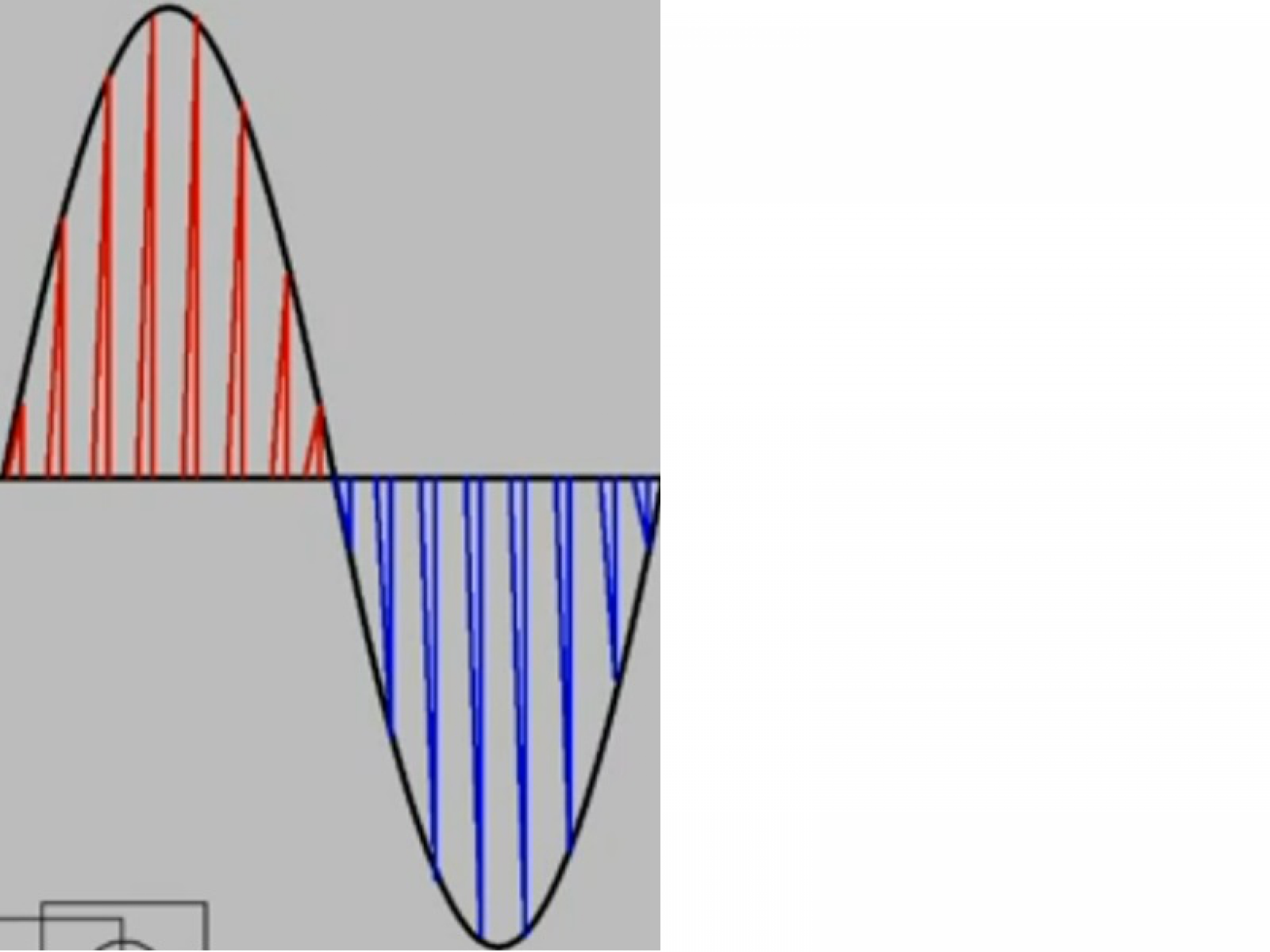

Во вторичке (только не факт что по этой схеме) должна быть похожая осцилка:
и получить ее (IMHO) можно подключив по другому ВЧ гену.
Привет.piton6 пишет: В описании все сказано достаточно четко.
Нечего придумывать лишнего и заморачиваться.
Просто, нужно все сделать качественно и точно...
Более-менее, все было понятно вот до этого поста ИБ на Скифе.
Параметры катухи заданы автором: 50-я труба, 20 м. провода, мотать лучше с шагом. Вроде ясно.Волновая вторичка. Мало того, волну нужно совместить с собственным LC резонансом резонатора. Иначе в резонаторе окажется смесь, от которой ВЧ генератор будет сбоить. Чего уж проще то. Привыкли теслы мотать на LC резонанс и при этом считать его четвертьволновым. Так это разные резонансы по сути. Первый на паразитных межвитковых емкостях, а второй в теле провода.
Теперь вот появляется необходимость в совмещении волнового и собственного LC резонанса катушки... Может растолкуешь? Возиться можно, но про заданные параметры наверное можно забыть.
Пока печатал это сообщение, нашёлся ещё один практик. С уважением.
У ТТ четверть волны. А чтоб получить пучности тока на КЗ, надо либо пол волны. Либо всю волну. Но всю волну никогда не получиться совместить с ЛЦ резонансом, разве что кофициент укорочения сильно понизит скорость света и мотать катушку с шагом и ещё в некоторых местах мотать в противоположную сторону, чтоб снижать индуктивность.Bombar пишет:
аффтар пишет..HIDE пишет: Довольно внятно написано...
"ВЧ генератор создает в трансформаторе Тр1 стоячую волну с пучностями тока
на выходе."
в реальной жизниЯ могу ещё как то допустить, что вторичка 130 витков что то типа ВВ трансформатора Тесла... С трудом, но допускаю. Но аффтар закоротил эти 130 витков конденсатором! Причем с безумно большой ёмкостью (для частот волн в 130-и витковой катушке), т.е. тупо КЗ.Когда две одинаковые волны с равными амплитудами и периодами распространяются навстречу друг другу, то при их наложении возникают стоячие волны. Стоячие волны могут быть получены при отражении от препятствий. Допустим, излучатель посылает волну к препятствию (падающая волна). Отраженная от него волна наложится на падающую волну. Уравнение стоячей волны можно получить сложением уравнения падающей волны
Какие, блин... стоячие волны?
Вся это гениальная рублевая схема - это попытка насильно скрестить ток и напряжение. Причем чисто гепотетическая. Типа а в этой схеме, зуб даю (тыщу беру) всё работает.
У кого есть ТТ, пусть даже по схеме качера.. Замкните конденсаторм (можно просто проводом) ВВ катушку и насладитесь полученным СЕ-эффектом
Позвольте не согласиться. ТТ работает в любой нечётной кратности. 1/4, 3/4, 5/4 и так далее. Что положите.
Думать пока вроде есть чем. А на втором конце линии петлевой вибратор тоже замкнут? Я вот не телевизионщик и не антенщик, к сожалению. И камнями никто не кидается. Просто пытаемся цивилизованно обсуждать. С уважением.Magur пишет: Чудики. Антенну петлевой вибратор знаем? В ней стоячая волна. Две полупетли насмерть замкнуты, потому как трубка сплошная. Если сам не соображаешь, то автор тут не при чем. Чем писать, что попало и бросаться камнями, лучше подумать. Если конечно есть чем
______________________________________________________________________________________________________________
юрий61 пишет:
Bombar пишет:
Все сейчас пишут "волновой резонанс"doktorsvet пишет: Суммируя полученные "знания" получаем, что для появления СЕ нужно:
1) Совместить волновой резонанс и собственный ЛС резонанс катушки....
Доктор! Прошу! Умоляю! дай определение - что такое волновой резонанс!!!!
Что такое резонанс в принципе? Это увеличение амплитуды колебаний выведенной из состояния равновесия колебательной системы при выполнении строго определенных условий внешнего воздействия.
Применительно к КК - этим условием является равенство частот внешнего возбуждения с частотой собственных колебаний контура. При этом, в зависимости от конструктива, в КК амплитуда тока или напряжения во много раз (в Q раз) превышает ток или напряжение источника возбуждения. Это т.н. ЛС - резонанс. Отображается с помощью АЧХ и ФЧХ и является исключительно функцией частоты (!) (или, что является одним и тем же - функцией времени). На осциллограмме или спектрограмме мы видим, как меняется реакция КК на внешнее возбуждение.
Если традиционный КК (маленькая индуктивность + большая емкость) заменить на КК с распределенными параметрами, состоящий из длинного соленоида, имеющего достаточно большую индуктивность (длину провода), небольшую собственную емкость и плюс внешнюю резонансную емкость, то тогда в таком КК, прежде чем появятся ЛС колебания (перетекание энергии из индуктивности во внешнюю емкость и наоборот), сначала произойдет процесс накопления энергии в МП соленоида. Этот процесс накопления как раз и обеспечивает "волновой резонанс".
Что такое СВ? Это интерференция бегущих волн. Прямой, отраженной от противоположного конца, вновь переотраженной от начала, снова отраженной от конца, снова переотраженной от начала и т.д. сотни, а то и тысячи раз, пока не закончится энергия бегущей волны.
Если длина провода и длина бегущей волны выбраны произвольно, то бегущие прямые, отраженные, и переотраженные волны будут интерферировать (складываться) между собой в совершенно случайных фазах, а амплитуда созданной ими результирующей стоячей волны будет быстро затухать во времени в её пучностях.
Но, вспоминаем условия резонанса (!), если длина провода была подобрана таим образом, чтобы все бегущие волны (прямые, отраженные, переотраженные) многократно отражались от концов провода в абсолютно неизменной фазе, то тогда такой соленоид превращается в резонатор. Каждое прохождение волны туда или обратно дает прирост амплитулы в пучности СВ-ны. Т.е. будет наблюдаться рост во времени амплитуды тока или напряжения в пучности СВ. Т.е. растущие колебания. Это и есть халява, дающая СЕ. А волновой резонанс, в отличие от ЛС - является функцией времени и пространства.
Но, правда, чтобы получить этот режим (ВР), нужно учесть ещё много нюансов. Не все так просто, как может показаться вначале.
______________________________________________________________________________________________________________
Georgy пишет: Приветствую, Юрий! За эти годы столько всякого перемотал-перевидал, что уже малость стал накапливаться некий скепсис. Но порох ещё немного остался. В последнее время прихожу к выводу, что решение скорее всего в объединении контуров с сосредоточенными и распределёнными параметрами в одно целое. На практике всё весьма просто. Обычный НЧ КК, катушка которого, помимо всего, соединена верхом с источником + ВЧ ВН, а вторым с заземлением. Одним словом, всё таже схема Теслы по утилизации лучистой энергии. 50% мы тратим сами, а 50% нам даёт Земля. Но это не важно пока. Вопрос вот в чём. Допустим, нам удалось сформировать в катушке стоячую волну с помощью волнового резонанса и "толкнуть" её медленной волной LC резонанса. Но никак не хватает фантазии представить, что на самом деле в это время происходит в проводнике, или точнее, что ДОЛЖНО происходить. Волновой в такой системе отслеживается легко, стоячая волна в катушке выставляется тоже просто, про LC вообще разговора нет, а вот какие условия нужно соблюсти ну никак не соображу. Фазы, кратности и так далее. Буду благодарен за любую помощь.
С уважением, Георгий.
______________________________________________________________________________________________________________
Bombar пишет:
Да. Абсолютно правильное описание волнового резонатора.юрий61 пишет:
Bombar пишет:
Все сейчас пишут "волновой резонанс"doktorsvet пишет: Суммируя полученные "знания" получаем, что для появления СЕ нужно:
1) Совместить волновой резонанс и собственный ЛС резонанс катушки....
Доктор! Прошу! Умоляю! дай определение - что такое волновой резонанс!!!!
Что такое резонанс в принципе? Это увеличение амплитуды колебаний выведенной из состояния равновесия колебательной системы при выполнении строго определенных условий внешнего воздействия.
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]Применительно к КК - этим условием является равенство частот внешнего возбуждения с частотой собственных колебаний контура. При этом, в зависимости от конструктива, в КК амплитуда тока или напряжения во много раз (в Q раз) превышает ток или напряжение источника возбуждения. Это т.н. ЛС - резонанс. Отображается с помощью АЧХ и ФЧХ и является исключительно функцией частоты (!) (или, что является одним и тем же - функцией времени). На осциллограмме или спектрограмме мы видим, как меняется реакция КК на внешнее возбуждение.
Если традиционный КК (маленькая индуктивность + большая емкость) заменить на КК с распределенными параметрами, состоящий из длинного соленоида, имеющего достаточно большую индуктивность (длину провода), небольшую собственную емкость и плюс внешнюю резонансную емкость, то тогда в таком КК, прежде чем появятся ЛС колебания (перетекание энергии из индуктивности во внешнюю емкость и наоборот), сначала произойдет процесс накопления энергии в МП соленоида. Этот процесс накопления как раз и обеспечивает "волновой резонанс".
Что такое СВ? Это интерференция бегущих волн. Прямой, отраженной от противоположного конца, вновь переотраженной от начала, снова отраженной от конца, снова переотраженной от начала и т.д. сотни, а то и тысячи раз, пока не закончится энергия бегущей волны.
Если длина провода и длина бегущей волны выбраны произвольно, то бегущие прямые, отраженные, и переотраженные волны будут интерферировать (складываться) между собой в совершенно случайных фазах, а амплитуда созданной ими результирующей стоячей волны будет быстро затухать во времени в её пучностях.
Но, вспоминаем условия резонанса (!), если длина провода была подобрана таим образом, чтобы все бегущие волны (прямые, отраженные, переотраженные) многократно отражались от концов провода в абсолютно неизменной фазе, то тогда такой соленоид превращается в резонатор. Каждое прохождение волны туда или обратно дает прирост амплитулы в пучности СВ-ны. Т.е. будет наблюдаться рост во времени амплитуды тока или напряжения в пучности СВ. Т.е. растущие колебания. Это и есть халява, дающая СЕ. А волновой резонанс, в отличие от ЛС - является функцией времени и пространства.
Но, правда, чтобы получить этот режим (ВР), нужно учесть ещё много нюансов. Не все так просто, как может показаться вначале.
Нюанс в том, что
"Т.е. будет наблюдаться рост во времени амплитуды тока или напряжения в пучности СВ. Т.е. растущие колебания." да. Наблюдается. И только в том случае, если
"при выполнении строго определенных условий внешнего воздействия".
Т.е. нужно извне "запускать" в резонатор волну.
Определение волнового резонанса как "Функция времени и пространства" оно, наверное правильное, но и не о чем. Сферический конь в вакууме.
В параллели две линии, в резонансе работают на себя, полный СЕ.dorohov.alex пишет: Magur пишет:
Чудики. Антенну петлевой вибратор знаем? В ней стоячая волна.
Хорошая наверно антенна, с большим КСВ
Уважаемый, а Вы пробовали снять ток с петлевого вибратора в точке заземления или как Вы сказали, где две полупетли замкнуты? Вот взяли бы два провода и прикрутили в среднюю точку петлевого вибратора! А потом расскажите как у Вас ток попёрMagur пишет: Чудики. Антенну петлевой вибратор знаем? В ней стоячая волна. Две полупетли насмерть замкнуты, потому как трубка сплошная. Если сам не соображаешь, то автор тут не при чем. Чем писать, что попало и бросаться камнями, лучше подумать. Если конечно есть чем
