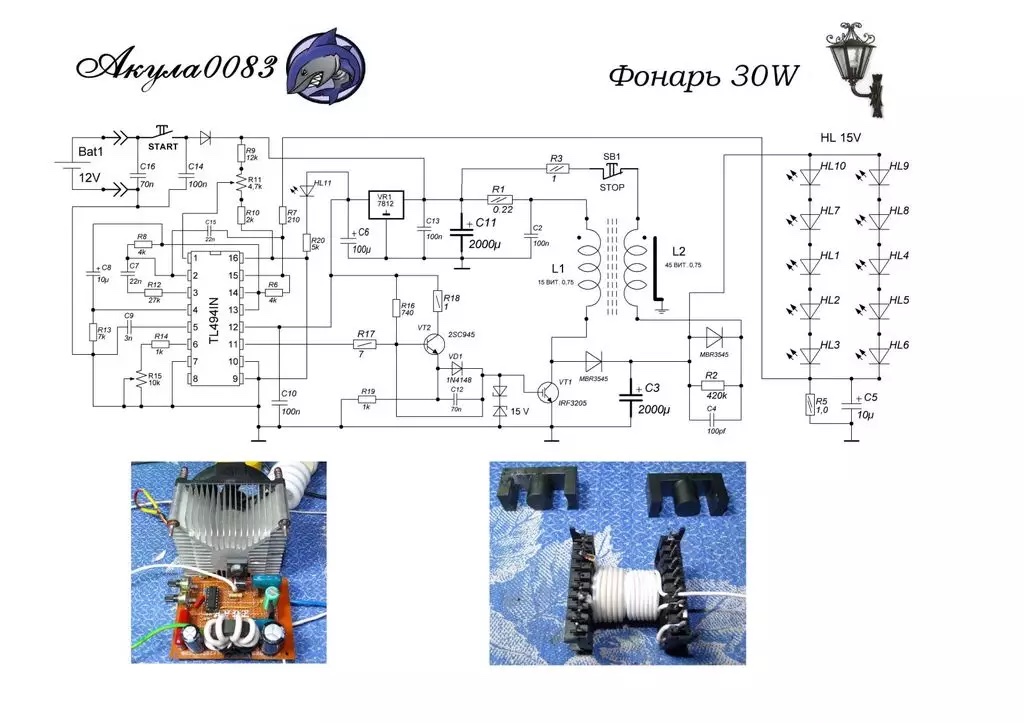

Фонарик Акулы 30 Ватт
turisto74 пишет: Экрана не было , транс на сердечнике от очень мелкого строчника ,( на схеме фотка есть ) , две обмотки по 80 витков намотаны встречно по отношению друг к другу .
Я правильно понял, что пинцет приварился к 1ом и дымил сопрот?
Нет , сопротивление было на 5W , габариты у него не маленькие , поэтому пинцет на него просто оделся как прищепка , нагрева никакого не замечено , там токи маленькие благодаря своевременному срабатыванию защит . Тут защитами режим работы пачек и момент " зацепа " настраивать надо , так по классике не делают , поэтому всё немного необычно Кстати , думаю что в этом и минус схемы , так как настройка синхронизации между ударными импульсами и " подмагничиванием " происходит вручную - регулировкой защит и подбором частоты , надо-бы переделать эту схему по своему , вообще надо было давно уже по своему всё перемудрить и добавить в схему качер Бровина с синхронизатором для синхронизации с подмагничиванием , как-нибудь займусь на досуге , я бы за этот хванарик не взялся , если-бы коллеги по работе не доставали , но уже отступать не буду , раз положительные результаты появляться начали , просто продумаю всё не спеша , старательно и по своему Настройку надо вывести не на уровень искусства , а на уровень настройки радиоприёмника , иначе повторов таких устройств не будетluboput пишет:
turisto74 пишет: Экрана не было , транс на сердечнике от очень мелкого строчника ,( на схеме фотка есть ) , две обмотки по 80 витков намотаны встречно по отношению друг к другу .
Я правильно понял, что пинцет приварился к 1ом и дымил сопрот?
Царь Соломон Екклесиаст
Но сразу мля вопрос - обратная связь по току светодиодов с R=1ом, а напруга сработки компаратора(если он правильно включен ) 5в ,значит ток 5ампер -лажа.
Ещё обратная связь идёт не на 16 (как ей положено),а на 15 ,что значит эта связь вообще работать не будет.
Обратная связь по напряжению (12к 4к7 2к) допускает минимальное напряж сработки компаратора при 15в на
светодиодах -это нормально, но больше в схеме никаких хитростей , скважность 40% и не регулипуется.
Если-бы не реплика Руслана , ни за что бы не делал, да и turisto74 подтверждает.
***
turisto74 , кстати а сколько на самопите времени проработало?
Какую именно схему, а то их много развелось?luboput пишет: Решил точно повторить схему Акула30вт. Пока настраиваю , не вставил IRF , но.
Но сразу мля вопрос - обратная связь по току светодиодов с R=1ом, а напруга сработки компаратора(если он правильно включен ) 5в ,значит ток 5ампер -лажа.
Ещё обратная связь идёт не на 16 (как ей положено),а на 15 ,что значит эта связь вообще работать не будет.
Обратная связь по напряжению (12к 4к7 2к) допускает минимальное напряж сработки компаратора при 15в на
светодиодах -это нормально, но больше в схеме никаких хитростей , скважность 40% и не регулипуется.
Если-бы не реплика Руслана , ни за что бы не делал, да и turisto74 подтверждает.
***
turisto74 , кстати а сколько на самопите времени проработало?
По логике в изначальной схеме УО15-16 должен генерировать ошибку если ток будет ниже определённого значения и включать принудительное Подмагничивание трансформатора. Позже эту схему серьёзно исковеркали. УО должны обеспечивать обратную связь с процессом, а не работать по классике ограничителями.
Да я ей дал поработать пару минут , потом врубился , что выловил нужный режим и полез подбирать номиналы резисторов , но у меня схема не классическая , а больше похожа на ту , что Руслан демонстрировал , только с подстроечником на регулировку токовой защиты , я её тут уже выкладывал ( v1 ) и вроде с платой в lay6 . Сейчас мудрю автоподдержку подмагничивания - это что-то типа ФАПЧ . Ещё обнаружил , что подстроечник регулировки частоты был у меня в обрыве ( графит лопнул возле ножки ) , вот теперь и думаю , что благодаря обрыву и нестабильному контакту получилось что-то типа детерменированного хаоса Бронепоезда и схема заработала как от неё и требовалосьluboput пишет: turisto74 , кстати а сколько на самопите времени проработало?
Царь Соломон Екклесиаст
MagistrTNT пишет: Какую именно схему, а то их много развелось?
По логике в изначальной схеме УО15-16 должен генерировать ошибку если ток будет ниже определённого значения и включать принудительное Подмагничивание трансформатора. Позже эту схему серьёзно исковеркали. УО должны обеспечивать обратную связь с процессом, а не работать по классике ограничителями.

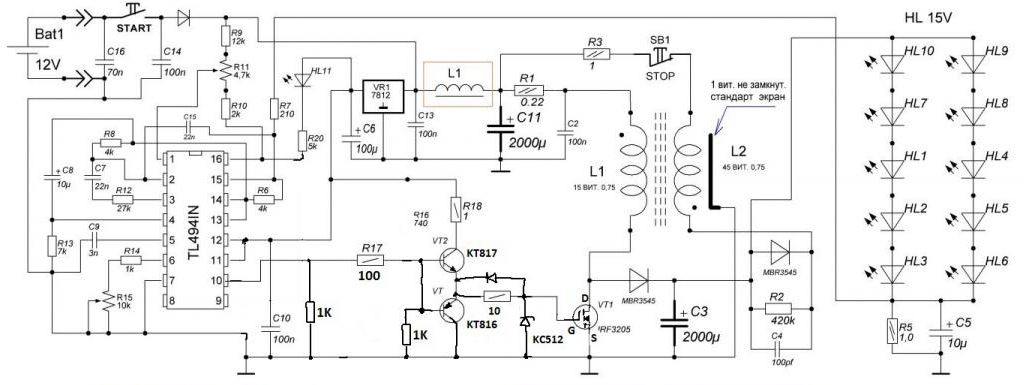

Схема вот -по ней Руслан делал,но исправлял,потому как тут 0 от 16 ноги кто-то опилил.
На инвертирующем входе УО15-16 потециал всегда выше неинв. - на выходе всегда U=0.
***
Но я не прав был насчёт "не регулируется скважность обратной связью" - регулируется как и положено ШИМу.
turisto74 пишет: Да я ей дал поработать пару минут
***
... вот теперь и думаю , что благодаря обрыву и нестабильному контакту ...
Пару минут -это уже большое время
***
Вот такое аж очень может быть
По ряду признаков Руслан показывал фейк для привлечения к себе внимания. Так что к его варианту схемы нет доверия.luboput пишет:
MagistrTNT пишет: Какую именно схему, а то их много развелось?
По логике в изначальной схеме УО15-16 должен генерировать ошибку если ток будет ниже определённого значения и включать принудительное Подмагничивание трансформатора. Позже эту схему серьёзно исковеркали. УО должны обеспечивать обратную связь с процессом, а не работать по классике ограничителями.
Схема вот -по ней Руслан делал,но исправлял,потому как тут 0 от 16 ноги кто-то опилил.
На инвертирующем входе УО15-16 потециал всегда выше неинв. - на выходе всегда U=0.
***
Но я не прав был насчёт "не регулируется скважность обратной связью" - регулируется как и положено ШИМу.
В изначальном варианте все заточенно для работы с ЯМР, но нет ряда развязок.
Я добавил недостающие на мой взгляд развязки, правда ещё не все.
Схема ещё в доработке и час я уже изменил, но интересные эффекты ловить уже может.
MagistrTNT пишет: По ряду признаков Руслан показывал фейк для привлечения к себе внимания. Так что к его варианту схемы нет доверия.
В изначальном варианте все заточенно для работы с ЯМР, но нет ряда развязок.
Схема ещё в доработке и час я уже изменил, но интересные эффекты ловить уже может.
При таком взаиморасположении магнитных точек враз выгорит 1ом
***
Насчёт ЯМР - не в курсе , считаю надо сначала нащупать эффект.
Стоит однаватный и катко не жалуется. Ток питания иногда поднимал до трёх ампер.luboput пишет:
MagistrTNT пишет: По ряду признаков Руслан показывал фейк для привлечения к себе внимания. Так что к его варианту схемы нет доверия.
В изначальном варианте все заточенно для работы с ЯМР, но нет ряда развязок.
Схема ещё в доработке и час я уже изменил, но интересные эффекты ловить уже может.
При таком взаиморасположении магнитных точек враз выгорит 1ом
***
Насчёт ЯМР - не в курсе , считаю надо сначала нащупать эффект.
О ЯМР я писал ранее, не понимая искомого процесса эффект можно пытаться нащупать до бесконечности. Если бы этот принцип поиска работал, то Святолуг давно бы был весь в БТГ.
